Валерий Пахомов - Ключи, соединившие континенты. От Альфреда Вейла до наших дней

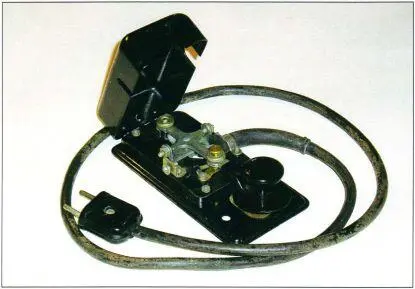

Ключ подразделений связи армий Варшавского Пакта(фото 88). Изготавливался в Механической лаборатории в Будапеште. Входил в комплект радиостанции Р-104М и других.

Фото 88.

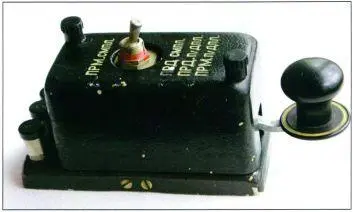

Телеграфный ключ ВВС СССР(фото 89).

На крышке имеется переключатель режимов работы радиостанции — «приём симплекс», «приём п/дуплекс», «передача симплекс», «передача полудуплекс». Использовался в комплекте радиостанции РСБ-5 на самолётах ЛИ-2, ИЛ-12, ИЛ-14. Также входил в комплект радиостанции Р-801 1945 года.

Фото 89.

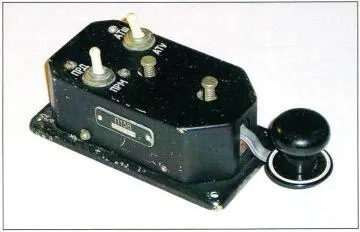

Телеграфный ключ в блоке управления ПУ-1из комплекта самолётной радиостанции РСБ 5 «Днепр» и других, 1950 е гг. (фото 90).

Фото 90.

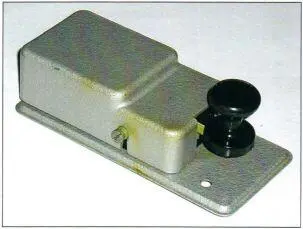

Телеграфный ключ «П-13В»из комплекта самолётной радиостанции «Ястреб», а также Р-820 и др. 1980-е гг. (фото 91).

Фото 91.

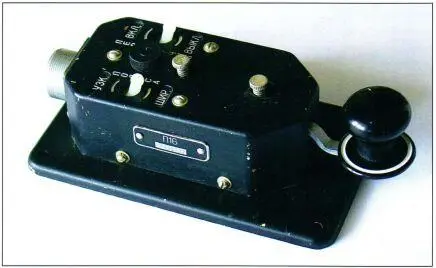

«П-16»— улучшенная модель ключа «П-13»самолётной радиостанции.

1980-е гг. (фото 92).

Фото 92.

Одна из первых моделей ключей для самолётных радиостанций СССР,

1930-е гг. (фото 93).

Фото 93.

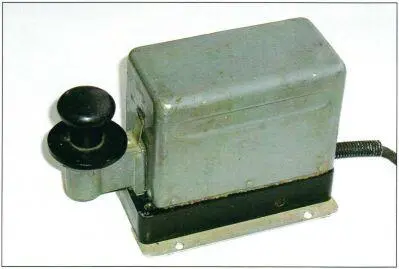

Ключ из комплекта радиостанции средней мощности «Р-102», 1960-е гг. (фото 94).

Фото 94.

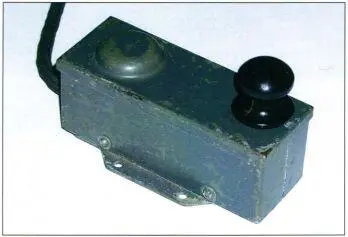

Ключ из комплекта радиостанции «10РТ»(фото 95). Для работы в движении с транспортного средства (танка) предусмотрено крепление ключа к ноге радиста специальными лямками.

Фото 95.

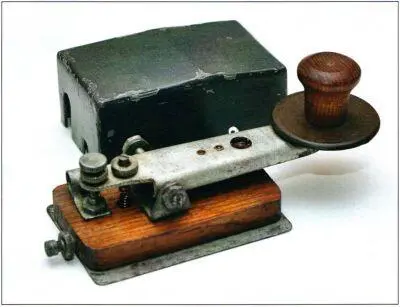

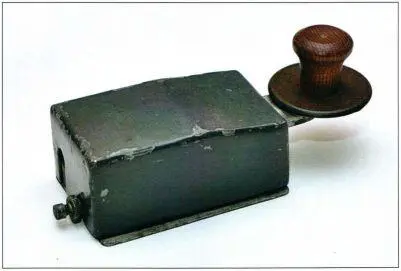

Ключ из комплекта пехотной радиостанции «13Р». 1942 г. (фото 96-97).

Фото 96.

Фото 97.

Ключ из комплекта легендарной радиостанции Великой Отечественной войны РБМ, 1940-е гг.(фото 98).

Фото 98.

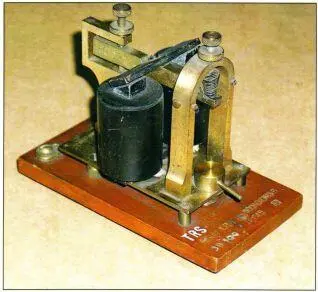

(фото 99) — The Western Electric Sounder.Pat. in USA Mar 6 1917 Вскоре после демонстрации Конгрессу в 1844 году возможности передачи сообщений кодом Морзе и приёма их на Register (Регистратор), разработанный Альфредом Вейлом, телеграфисты заметили, что звуки регистратора, сопровождающие запись на ленту точек и тире, можно принимать на слух.

Sounder.

Фото 99.

Во время Гражданской войны в США было создано новое устройство — sounder, которое воспроизводило стук точек и тире, т.е. знаков кода Морзе, передававшихся телеграфным ключом на другом конце телеграфной линии, в которой был постоянно включен источник тока с напряжением 3-6 Вольт. Sounder постепенно вытеснял Register, у которого всё ещё было много приверженцев.

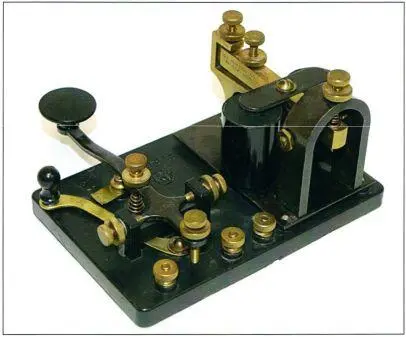

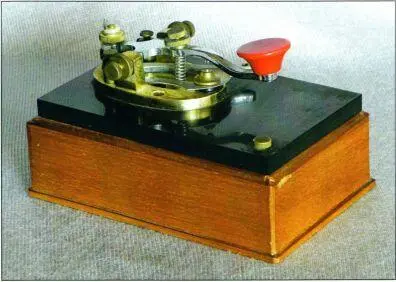

КОВ «Е. F. Johnson Со» Waseca, Minn — с ключом SPEED-X(фото 100).

Е. F. Johnson — последний владелец торгового знака «SPEED—X». Модель 1947 года.

Фото 100.

Triumph — настольная газовая зажигалка(фото 101) в форме ключа Баннела. Нажатием на ключ открывается клапан газового баллончика и включается генератор, который вызывает искру между контактами для зажигания газа. Может использоваться и для тренировок в передаче кода Морзе. Было выпущено небольшое количество этих изделий «Hugo Roussean Co.».

Фото 101.
