Для крепления светодиодных лент потребуется просверлить еще 4 отверстия. Как это сделать – показано на рис. 4.14.

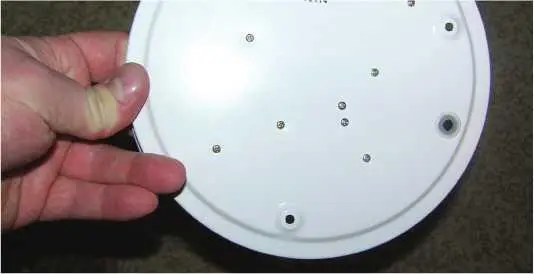

Рис. 4.14. Места сверления отверстий в корпусе светильника

Причем основные технические характеристики, такие как габаритные размеры, потребляемая мощность, тип кривой силы света, остались прежними.

Рассмотрим электрическую схему на рис. 4.15.

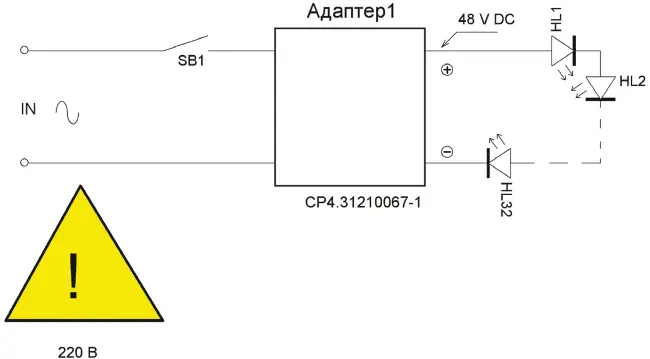

Рис. 4.15. Электрическая схема устройства освещения с помощью двух светодиодных линеек

Если заменить светодиодной линейкой на липкой основе прежние лампы освещения, то устройство будет иметь такие технические характеристики: номинальное напряжение в диапазоне 180–260 В и частота сети 50 Гц, при применении в качестве HL1-HL32 двух светодиодных линеек типа S16L-40xl06-l мощность составит 60 Вт.

Цветовая температура светодиодов соответствует техническим характеристикам S16L-40x 106-1 и составит в примененной линейке 4000 °К.

А такие эксплуатационные характеристики новых изделий, как диапазон напряжения питания, при котором лампа сохраняет гарантированную заводом работоспособность (наработку до отказа), цветовая температура (цвет свечения) и масса, изменились.

У новых ламп за счет применения сверхъярких светодиодов эти показатели заметно улучшены.

Как видно из электрической схемы, представленной на рис. 4.11, для питания светодиодных линеек использован промышленный адаптер с выходным напряжением 48 В ± 10 %. Выходной ток его небольшой, однако с учетом малого потребления тока светодиодами вполне достаточен для долговременного питания такого устройства освещения. Практикой проверена работа устройства в режиме 24 часа.

При этом адаптер нагревается не выше 35 °C, что можно считать вполне приемлемым показателем для долгосрочного применения в круглосуточном режиме освещения.

В то же время напряжение питания (род тока постоянный), при котором светодиоды в линейках будут гарантированно светить, находится в диапазоне 22…32 В, потребляемая мощность – не более 10 Вт.

Освещенность (холодный спектр цветовой температуры) на расстоянии 1 м – не менее 30 лк.

Вес одной светодиодной линейки – всего 50 г.

Гарантированная на заводе наработка до отказа – не менее 30 000 часов. И все эти характеристики изделий соответствуют утвержденным в ГОСТ тактико-техническим требованиям в части освещенности.

Кроме того, относительно нихромовой спирали лампы накаливания светодиод безопасен и вполне конкурирует с другими искусственными источниками света по долговечности.

Автору встречались светильники промышленного изготовления, к примеру Navigator NLL-A55-5-230-2,7 К-Е27, однако его цена (в розницу) пока намного превышает затраты по приобретению отдельных элементов (адаптера и светодиодной линейки на липкой основе), а значит, предложенное в статье решение является рентабельным для тех, кто возжелает его повторить.

Таким образом, путем несложной доработки получается компактный и легкий светильник для внутреннего освещения с ресурсом работы не менее 30 000 часов непрерывной работы (за счет использования современных сверхъярких светодиодов).

Цвет светодиодов в линейке для поверхностного монтажа зависит от конкретных задач. Данным способом можно заменить осветительные приборы – как дома, так и на даче, в гараже, в подъезде, – чем и достичь большой экономии средств.

Без особых финансовых затрат и физических усилий я сделал освещение с применением… готовой светодиодной ленты, приобретенной в рулоне.

На всю кухню ушло две такие ленты. Так мне удалось подчеркнуть достоинства даже малогабаритной кухни площадью всего 5 кв. м.

Это решение придало моему интерьеру интересное по цветовой гамме и мягкости «настроение»: приглушенный свет (светодиодная подсветка) для романтического вечера с женой или чтения после сенокоса может быть увеличен (включение второй светодиодной ленты) до «полного» и яркого, когда вся комната наполняется светом, призывая к трапезе большую семью даже на такой маленькой кухне.

Ленты имеют самоклеющуюся основу, поэтому их фиксация в стыке между потолком (пластиковыми плитками) и стеной не вызывает никаких затруднений. Более того, светодиодной лентой можно уютно оформить и контуры кухонного мебельного гарнитура.
