Для «украшения» шапки потребовалась светодиодная лента LS603605MD с напряжением 12 В и мощностью потребления 4,8 Вт на 1 м. В упаковке 5 м. Надо отрезать ножницами необходимое количество ленты, снять защитную пленку с клеевой основы (обратная сторона светодиодной ленты) и приложить непосредственно к материи головного убора (см. рис. 4.8). Лента может быть и любого другого типа, модели.

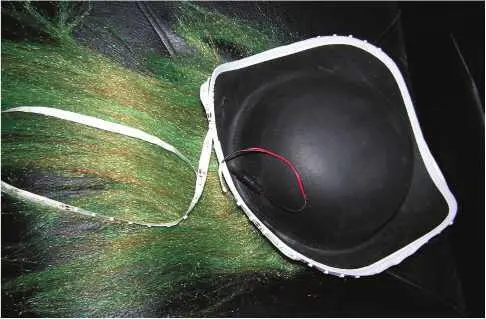

Рис. 4.8. Установка ленты на шапку

Как правило, основное отличие – в цвете и его оттенках. Даже так называемый белый цвет может быть «теплым» или «холодным» – по спектру (это указывается на упаковке). Подбор нужного оттенка выбирают, исходя из индивидуальных предпочтений, или просят проконсультировать в магазине – при покупке ленты.

Светодиоды будут светить и от напряжения 9 В, поэтому используем автономное электропитание – всего одна батарейка типа «Крона» (6F22) – безопасно и легко, ее и не видно. Батарейка подключается к ленте через разъем.

Купить светодиодную ленту по цене примерно 450 рублей за катушку (5 м) можно в магазинах для дома (электротоварах), стоимость батарейки – еще 40 руб. и разъема – 20–30 рублей – сделают ваш праздник необыкновенным и не затратным.

Если кому-то потребуется украсить такой лентой (ее остатками – после шапки) другие элементы одежды (домашнего интерьера), то удобно подключить ее (ленту) через сетевой адаптер с выходным напряжением 12 В (стоимость в магазинах примерно 300 рублей – в зависимости от выходной мощности).

О мощности и подборе адаптера (источника питания) надо сказать особо. С учетом потребляемой мощности 4,8 Вт на 1 погонный метр ленты по закону Ома (из курса физики знает каждый школьник) рассчитываем суммарную потребляемую мощность: в соответствии с формулами Р (мощность, в ваттах) = U (напряжение электрической цепи в вольтах) х I (ток в электрической цепи, измеряемый в амперах) и U = IR (сопротивление электрической цепи, измеряемое в омах), она составит 4,8 Вт х 5 м = 24 Вт. Из этого выделяем ток в цепи 24/12 = 2 А. Под эти параметры и нужен источник питания – адаптер. Он должен быть рассчитан на мощность (с запасом) 30 Вт и (или) ток (с запасом) 2,5 А (пишут на упаковках к адаптерам). Соответственно, для участка светодиодной ленты длиной в 1 м мощность потребления будет 4,8 Вт и ток в цепи (при напряжении 12 В) равен 400 мА. При напряжении питания 9 В (от батарейки типа «Крона») ток в цепи будет еще меньше, поэтому ее применение в данной разработке вполне оправдано.

Тем читателям, кто захочет снабдить световую голову неким сюрпризом, рекомендую предусмотреть миниатюрный электрический включатель (в разрыв цепи), вывести его на тонких проводках в рукав одежды и незаметно включать его при словах (к примеру) «раз, два, три, голова – гори!».

На рис. 4.9 представлен вид готового изделия.

Рис. 4.9. Готовый вид демонстрирует моя дочь Эллина

А головной убор, украшенный светящимся полотном, можно применять на любом празднике. Таким образом, «световую голову» можно носить везде без всяких проводов и даже незаметно включать в нужный момент. Соответственно, аналогичным образом можно украсить (причем разными цветами) буквально все – от варежки до брюк или платья.

Принципиально новый способ защиты от летающих насекомых можно реализовать с помощью старой энергосберегающей лампы, если ее спираль с внешней стороны покрыть желтым цветом.

Мягкий, успокаивающий свет «теплого» спектра практически безвреден для человека и домашних животных, при этом лампа создает мощную защиту от комаров и летающих домашних насекомых.

Вворачивается в любой цоколь-патрон стандарта Е27. Применение проверено как в помещении, так и на улице.

Популярная микросхема КР1006ВИ1 многофункциональна, может работать в электрических схемах в качестве таймера, триггера, генератора импульсов; ее выходной каскад позволяет подключать нагрузку до 200 мА.

Предлагаю дистанционный вариант управления посредством этой замечательной микросхемы, о которой ходят легенды.

На электрической схеме, представленной на рис. 4.10, показана «защелка», коммутирующая цепь нагрузки посредством маломощного реле К1.
