Внимание, пример!Если взять для примера лампу с одним светодиодом и коллиматором в виде фокусировочной линзы (см. рис. 1.7 и 1.11 в первой главе), то источником света в ней служит сверхмощный светодиод CREE Q5 ведущей (в данном сегменте рынка) фирмы Сгее (США); светодиод, обеспечивающий временной интервал 10 лет непрерывной службы при ресурсе (параметр – наработка до отказа) светодиода 100 000 часов. Мощность светового потока в 530 лм при условии максимально возможной фокусировки линзой обеспечит теоретическую дальность сфокусированного луча (свечения) до 150 м. Фокусировочная линза дает теоретическую возможность изменять угол рассеивания света от широкого пятна до узконаправленного луча.
В лампе такого типа светодиод 3 W белый холодный 270–300 Еш 6000–6500 °К 3,2–3,4 V 850 шА. Цветовая температура 6000…6500 °К. Угол излучения: 120°. Прямое напряжение: 3,0…3,4 В. Номинальный ток: 850 мА.
Особенность производства оптики для мощных СЛ в современных условиях – вопрос не праздный. Для понимания его актуальности достаточно выйти в сумерки (ночью) на улицу в крупном городе и сравнить эффективность светодиодных светофоров, ставших уже привычными на наших улицах. Такие светофоры, устанавливаемые на перекрестках и железнодорожных переездах, давно вытеснили по эффективности «старые» светофоры с лампами накаливания. Особенно этот контраст будет заметен в солнечную погоду. Однако и сегодня производители оптики для СЛ «спорят» между собой об эффективном способе отражения света.

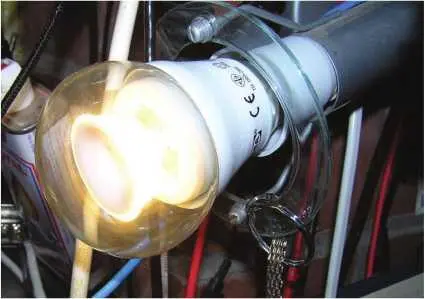

Проблемным вопросом является использование эффекта полного внутреннего отражения. Как пример обратите внимание на то, как сделана линза в лампе из «ИКЕИ» (шведская технология) – см. рис. 3.13. Это линза круглого сечения для формирования узконаправленного пучка.
Рис. 3.13. Оптика светодиодной лампы по шведской технологии
Некоторые характеристики такой СЛ:
• угол рассеивания светового потока: ±50°;
• коэффициент собирания пучка: не менее 80 %;
• осевая сила света: 530 лм;
• температурный диапазон эксплуатации: -40…+85 °C.
Внимание, важно!
Оптика позволяет как рассеивать, так и концентрировать световой поток; в результате «оптические» светодиодные лампы дают усиленный световой поток при меньшем количестве светодиодов. Пока практика использования светодиодных ламп с оптикой доказывает их большую надежность в сравнении с лампами без оптики, в том числе рассмотренными в этой книге.
3.3.2. Совместимость с датчиками движения
При случае проверил СЛ на совместимость с трехпроводным датчиком движения, подключенным по двухпроводной схеме, то есть так, что вместо обычного выключателя и без подвода нулевого провода к датчику. Начал с того, что подключил диод типа 1N4007 к клеммам А и N трехпроводного датчика движения типа ASD ДД009.
Диод спрятал в самом датчике, корпус датчика это позволяет. К клемме А, кроме вывода диода, ничего не подключается. В результате трехпроводный датчик движения становится двухпроводным с рабочими клеммами L и N. Эти клеммы L и N нужно подключить вместо обычного выключателя (напрямую подавать питание 220 В в этом случае нельзя). Датчик рассматривается как двухпроводный, но – с учетом диода – полупроводникового характера. Далее параллельно нагрузке, а именно светодиодной лампе, монтируется неполярный конденсатор емкостью 2,2 мкФ, рассчитанный на напряжение 400 В и более. Конденсатора хватит и для того, чтобы впоследствии подключить до пяти параллельно включенных таких ламп – целую люстру. Если будет заметно мерцание светового потока, емкость конденсатора нужно немного увеличить.
Внимание, важно!
Итак, практика подтвердила, что включение трехпроводного датчика движения в разрыв выключателя все же возможно при использовании светодиодных ламп, содержащих импульсный ИП – драйвер.
4. Необычные технические решения в подсветке и освещении
В профессиональных кругах в последние годы активно обсуждается вопрос о «качественности» замены «старых» ламп накаливания лампами энергосберегающими, имеющими газоразрядные трубки, и лампами светодиодными. На первый взгляд (общество убеждали), польза от такой замена не только очевидна, но и необходима – для экономии электроэнергии.
Имею основания с этим выводом однозначно не согласиться. Уже сегодня в результате многочисленных исследований, в основном на практике, установлено, что светодиодные лампы более вредны для «здоровья глаз», нежели «старые» лампы накаливания.
