Каждый из методов обладает как положительными, так и отрицательными особенностями. Пайка кристалла на подложку позволяет снизить тепловое сопротивление между кристаллом и корпусом, но при этом возникает диодный контакт между теплоотводящим основанием и кристаллом, что требует обязательной электрической изоляции СЛ при одиночном или групповом монтаже на печатную плату Этот «минус» не только снижает технологичность и делает более дорогим производство готовых изделий, но в итоге увеличивает тепловое сопротивление между корпусом и теплоотводом (радиатором).
Кремниевая подложка и медное теплоотводящее основание по определению имеют значительно отличающиеся коэффициенты объемного расширения при нагревании, что при термоциклирова-нии приводит к нарушению эвтектики, к повреждению кристалла и, как следствие, к преждевременному старению источника света.
В этом ключе можно всесторонне рассматривать с разных сторон технологии изготовления СЛ, параметры их надежности и эффективности и совершенствовать технологии. Метод приклеивания кристалла к медному теплоотводящему основанию позволяет уменьшить нагрузки на кристалл и одновременно обеспечивает лучшую (по сравнению с предыдущим методом) его электрическую изоляцию. При этом снижаются долговечность и надежность СЛ, что, с другой стороны, делает продукцию (особенности технологии которой рассмотрены последней) более дешевой, и коммерчески доступной потребителям при прочих равных условиях.
После пропайки с помощью низковольтного (12 В) паяльника с тонким жалом удалось полностью локализовать неисправность. При работе СЛ рабочая температура радиатора охлаждения (теплоотвода) может достигать 80 °C. Не рекомендуется смотреть на горящий светодиод – можно повредить глаза. Это иллюстрирует рис. 3.10.

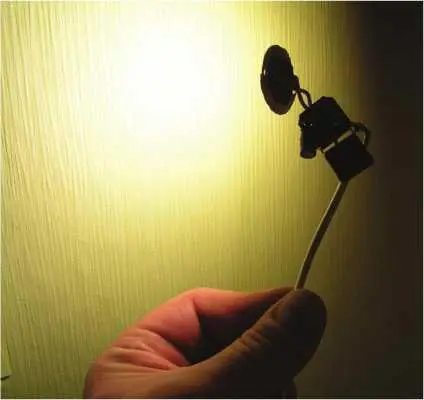

Рис. 3.10. Восстановленное состояние кластера после ремонтных работ
После этого светодиодную лампу рассмотренного типа снова можно использовать по назначению. В исследовании принимали участие светодиодные лампы Camelion LED А60 8,5 Вт, 660 лм, 830, 220 В, Е27 3000 °К, LED-A60-standard И Вт 160–260 В, Е27 3000 °К 900 лм (российского производства ООО «ASD»), Jazzway PLED-ECO-A60 7W и др.
3.1.1. Промежуточные выводы
Стандартный гарантийный срок отсчитывается с момента приобретения светодиодной лампы через розничную сеть и составляет 3 года. Причем в коробке с изделием уже находится гарантийный талон, с серийным номером и штампом предприятия-изготовителя, что выгодно отличает рассмотренное изделие от энергосберегающих ламп (не имеющих пока серийного номера и обеспеченных гарантией только по чеку организации-продавца). С Л для бытовых нужд подходят для большинства светильников с патронами Е14, GU5.3, GU10 и Е27.
Хорошим вариантом ламп для общего освещения в доме станут лампы формы «груша» мощностью 5 и 7 Вт. По световым характеристикам они соответствуют требованиям ГОСТа относительно распространенных ламп накаливания мощностью 40 и 60 Вт соответственно, имеют угол рассеивания света 250°, что позволяет использовать их в низкорасположенных светильниках (нет «провалов» засветки по бокам). Лучшим же решением для встраиваемых точечных светильников будут лампы с углом светового пучка, равным 120° (цоколи Gu5.3 и GulO).
Сегодня производители пытаются удешевить производство и поэтому переходят на теплопроводящую керамику. То есть в кластере используют радиатор не алюминиевый, а из теплопроводящей керамики. На практике нередки случаи, когда после очередного включения, примерно через 10–20 минут, световой поток снижается на 10–20 %. Сей процесс напрямую связан с нагревом корпуса лампы, т. е. после выключения и остывания лампы до комнатной температуры, при повторном включении, он повторяется.
Кроме того, при «слабой» технологии изготовления СЛ со временем эксплуатации происходит отслаивание дорожек в светодиодном кластере, это приводит к нарушению контакта и неисправности СЛ.
Впрочем, описанная неисправность и устраняется относительно простым способом.
Это актуально для тех, кто умеет держать в руках паяльник и кое-что знает о принципах работы светодиодов и источников питания. Всем остальным потребителям поистине сегодня не позавидуешь. При средней стоимости СЛ мощностью 6 Вт в 140 российских рублей, с учетом часто возникающих неисправностей и «дешевой» технологии изготовления, им придется нередко облегчать свой кошелек и семейный бюджет. Альтернатива, впрочем, тоже имеет место быть. Необходимо не гнаться за дешевизной и за «акциями» снижения цены, а приобретать СЛ проверенного производителя, пусть даже и с более существенной стоимостью.
