Теперь все подключаемые на штатное место лампы с заявленной производителем мощностью 11 Вт зажигаются (не мигая) и работают стабильно.

Таким образом, предлагаемая простая доработка и как рацпредложение, и как способ ремонта имеет важный смысл.

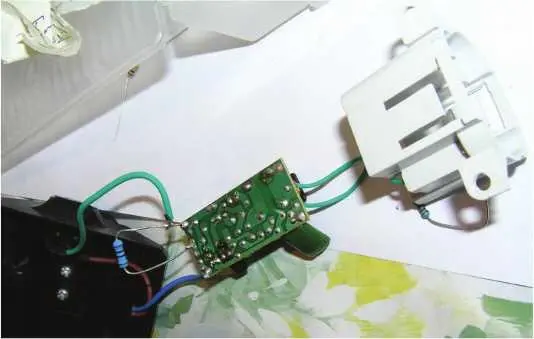

На рис. 2.4 представлен вид после доработки с введением нового резистора взамен неисправного.

Но даже если отремонтировать настольный светильник с энергосберегающей лампой мощностью 11 Вт указанным способом не удастся, проверьте транзисторы, диоды и трансформатор; простая схема однотактного генератора вполне позволяет это сделать.

Трансформатор содержит две обмотки; на первичную воздействует импульсное напряжение с амплитудой около 6,6 В, а на вторичной, к которой двумя контактами непосредственно подключается энергосберегающая лампа, выходное напряжение составляет 230 В. Поэтому проверить обмотки на обрыв или короткое замыкание несложно.

Рис. 2.4. Плата с новым резистором

И в самом крайнем случае, если не помогло и это, но «старая» настольная лампа вам дорога как память, или ее необходимо сохранить по другим причинам, примените готовый преобразователь-адаптер из… другой энергосберегающей лампы с «классической» колбой. Такую (лампу с цоколем Е14 или Е27 с ЭПРА) без особого труда можно приобрести в магазине за 60-100 рублей, в то время как отдельная плата адаптера для рассмотренного типа светильника (по результату моего поиска в глобальной сети) вообще не продается, а сам светильник в магазине стоит более 700 рублей. В этой замене я вижу определенный экономический смысл, а кроме того, и применение своему радиотехническому опыту.

Причем у вышедшей из строя (не зажигающейся после нескольких лет эксплуатации) энергосберегающей лампы со стандартным цоколем Е27, освещавшей определенный участок и вашего жизненного пути, преобразователь (ЭПРА), скорее всего, исправен, поэтому не спешите выбрасывать «перегоревшие» энергосберегающие лампы в утиль.

Аккуратно разберите пластмассовый цоколь (как правило, он поддается с помощью отвертки и поворота на 10… 15° вокруг своей оси), отпаяйте проводники от цоколя и стеклянной трубки и вытаскивайте адаптер-преобразователь для дальнейшего использования в своем хозяйстве (или на детали). Этот же адаптер (ЭПРА с мощностью, рассчитанной на лампы 8-20 Вт, – эквивалент 60-100 Вт ламп накаливания).

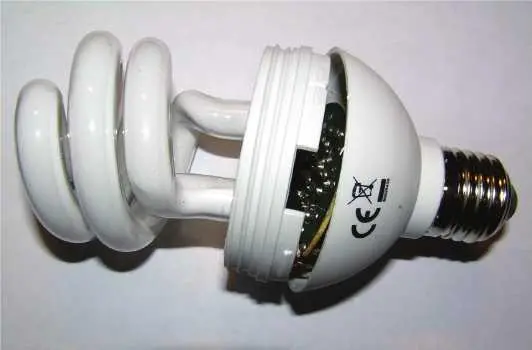

На рис. 2.5 представлен корпус энергосберегающей лампы для бытового предназначения с электронным балластом, который можно подключить вместо рассмотренного выше и пришедшего в неисправность настольного светильника – замкнув на плате ЭПРА контакты для подключения одной колбы (там подключаются две колбы и схема ЭПРА организована с последовательным подключением).

Рис. 2.5. Внешний вид платы ЭПРА (электронного балласта) из обычной энергосберегающей лампы с цоколем Е27

Рекомендованную доработку сможет сделать практически каждый рачительный хозяин в своем доме, хоть немного знакомый с электротехникой.

Внимание, важно!

При разборе перегоревшей энергосберегающей лампы хотел бы предостеречь от опасности разбивания (нарушения целостности) стекла колбы: внутри стеклянной трубки ртуть, которая имеет свойство накапливаться в организме и вредит ему (опасна для человека). Но если стекло не повреждено – опасности нет.

Долговременность работы (и, косвенно, надежность лампы) связана с количеством включений/отключений и температурой окружающего воздуха.

К примеру, могу ответственно констатировать на моем экспериментальном примере, что при температуре воздуха ниже -10 °C световой поток снижался почти в 2 раза (фиксировалось визуально).

Очевидно также, что применение таких ламп на улице, для освещения придомовой территории и подсобных помещений, где температура мало отличается от уличной, неэффективно в условиях суровых зим, поэтому сегодня для уличного освещения применяют экономичные светодиодные, а также «неэнергосберегающие» ртутные и натриевые лампы. Бесспорным «плюсом» можно считать лишь то, что энергосберегающие лампы пожаробезопасны относительно ламп накаливания, поскольку температура их колбы при работе не превышает 60 °C.

В качестве электронных ключей (усилителей тока) в балластах небольшой мощности (до 15 Вт) применяются мощные биполярные транзисторы с минимальным уровнем потерь мощности (до 0,5 Вт на транзистор). Это транзисторы BUL45D2, BUL38D, BUL39D, MJE18004D2, MJE13003, MJE13005, MJE13007, MJE13009.
