WHS – естественный белый (-4500 °К)

WHW – теплый белый (-3000 °К)

Распределение светового потока в помещении имеет свои особенности.

Кроме характеристики силы светового потока, также следует принимать во внимание распределение этого светового потока в пространстве. Его направленность определяют углом расходимости лампы. Данная характеристика касается источников света, которые создают направленный тип излучения. Расходимость в 120° говорит о том, что сила светового потока снижается в 2 раза в направлении, которое имеет угол в 60° по отношению к оси светового пучка источника света.

Лампы, имеющие расходимость в 120°, обладают очень широкой диаграммой направленности, которая практически соответствует равнояркой площадке.

Светодиодные лампы с широким углом излучения позволяют получить более равномерное освещение помещения, но тут необходимо учесть одну тонкость, заключающуюся в высокой яркости светодиодных ламп при больших углах к излучающей плоскости, что может стать причиной дискомфорта.

Для этого необходимо обращать внимание на реализацию требований наличия защитного угла в ходе монтажа широкоугольного типа светодиодных ламп в светильники, включая и те, которые врезаются в потолок. Узконаправленного излучения лампы (от 20 до 30°) применяются для создания акцентов в интерьере, в частности при оформлении дизайна потолка, но в целом они малопригодны для обычного освещения.

Существуют регламентированные требования не только по световому потоку в жилых помещениях, но и к высоте подвеса светильников.

На простом примере из практической деятельности произведем расчет освещения на участке регулировки аппаратуры со светодиодными лампами в светильниках.

Размеры помещения: длина А = 15 м; ширина В = 10 м; высота Н = 4,5 м.

Потолок и стены в конкретных условиях побелены, поэтому мало загрязнены. Напряжение в основной сети U = 220 В.

Норма освещенности на рабочем месте соответствует 300 лк. Следующим шагом определяем расстояние от потолка до рабочей поверхности.

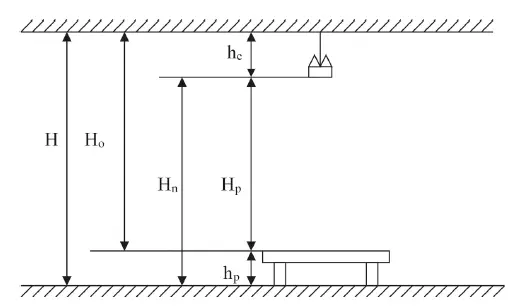

На рис. 1.14 представлена блок-схема определения высоты подвеса светильников.

Рис. 1.14. Блок-схема определения высоты подвеса светильников Расчет производится по формуле:

H o= H – h p,

где Н – высота помещения от пола до потолка, м; h p– высота рабочей поверхности, м;

H o= 4,5 – 0,8 = 3,7 (м).

Расстояние от потолка до светильника: h c= 0,25Н о.

h c= 0,25x3,7 = 0,925 (м).

Возможная высота подвеса светильника над освещаемой поверхностью: H р= H – h c.

Н р= 3,7 – 0,925 = 2,775 (м).

Высота подвеса над полом: H n= Н р+ h p.

Н п= 2,775 + 0,8 = 3,575 (м).

Для достижения наибольшей равномерности освещения принимаем отношение: L p/ Н р= 1,4.

Расстояние между рядами светильников: L p= 1,4Н р.

L p= 1,4x2,775 – 3,885 (м).

Принимаем расположение светильников в три ряда: по центральной продольной оси и вдоль стен.

Расстояние от крайних светильников до стен 1 принимаем равным 1,16 м (1 = 0,3L p). Фактическое расстояние между рядами: L p= (В – 21)/2.

L p= (10 – 2х1,16)/2 – 3,84 (м).

Итак, на данном примере, в соответствии с проведенным расчетом, выявлено, что при длине светильников 1,25 м устанавливаем в ряду 5 светильников, с расстоянием между ними по 1,16 м. Таким образом, применяем всего 15 светильников по две лампы в каждом, а общее количество ламп будет равно 30.

Каждая энергосберегающая и светодиодная лампа – это устройство, оснащенное источником вторичного электропитания. Специфика исполнения источника и его технические параметры определяются общесистемными требованиями к устройству в целом и условиями его эксплуатации. В общем случае источники вторичного электропитания – это преобразователи первичной энергии в энергию, пригодную для работы устройства, наделенного определенными пользовательскими функциями. Дополнительной, часто безусловно необходимой функцией источника электропитания может быть обеспечение гальванической развязки между источником первичного напряжения и нагрузочными цепями.

Промышленные настольные светильники с электронным запуском (балластом) довольно распространены и популярны из-за удобства регулировки угла наклона и устойчивости на струбцине. На моем рабочем столе светильник работает годами. Некоторые экземпляры на моей практике проработали более 10 лет с одной лампой – при частоте использования 2–3 часа в сутки.
