Для примера рассмотрим настольный энергосберегающий светильник малой мощности с рефлектором.

Внутри «черного ящика» (рис. 2.1), кроме энергосберегающей лампы 11 Вт (и силой светового потока 800 лм) фирмы Feron с цоколем G23 и размерами 19x32x237 мм, установлен электронный балласт (ЭПРА – электронный пускорегулирующий аппарат), который в некоторых случаях называют адаптером питания, или преобразователем напряжения.

ЭПРА представляет собой однотактный генератор на 2 транзисторах типа 13002 с частотой примерно 40 кГц, нагруженный на повышающий трансформатор. Такая частота мерцания практически не заметна на глаз, что становится дополнительным фактором удобства светильника.

Но когда лампа в таком светильнике самопроизвольно гаснет, невольно задумываешься, в чем тут дело, и начинаешь вникать.

В большинстве случаев (80 % от числа отказов) выявлялся один и тот же недостаток (причина неисправности) адаптера энергосберегающей лампы (ЭПРА) – обрыв ограничительного резистора на самом входе схемы.

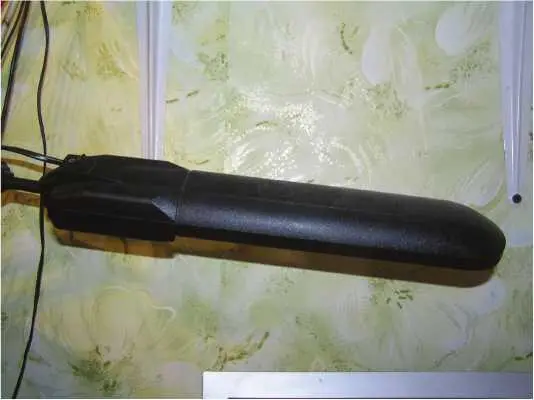

Рис. 2.1. Вид настольного светильника фирмы Feron

Этот анализ часто повторяющихся неисправностей дал основание предполагать, что простым способом, без покупки и последующей замены дорогостоящих элементов схемы, таких как транзисторы 13002 и повышающий трансформатор на ферритовом сердечнике, можно вернуть такие светильники в исправное состояние. Раньше, когда мне приносили в ремонт такие светильники, я действительно выпаивал транзисторы 13002, составляющие вместе с элементами схемы и диоды типа 1N4007, проверяя их.

Однако с опытом пришел к тому, что этого вовсе делать не следует, ибо слабое звено данного светильника – вовсе не полупроводники и даже не повышающий трансформатор, а резистор, выявить который можно, проверив последовательно «прохождение» тока от места подключения проводов (напряжение осветительной сети 220 В).

После резистора, обозначенного на плате R1, напряжения нет. Проверка работоспособности элементов, установленных на печатной плате (см. рис. 2.2), осуществляется с помощью омметра. В моем случае был применен стрелочный тестер 7001, а для точного определения сопротивления вновь устанавливаемого резистора – цифровой (М830).

Также я неоднократно замечал, что при замене ламп разных фирм, производителей (разные названия, но все производства КНР) не всякая лампа с той же мощностью работает стабильно. К примеру, лампы Philips работают устойчиво, зажигаясь сразу после подачи питания, а лампы Ferron включаются с несколькими «фальш-стартами», мигая в течение 10…30 секунд.

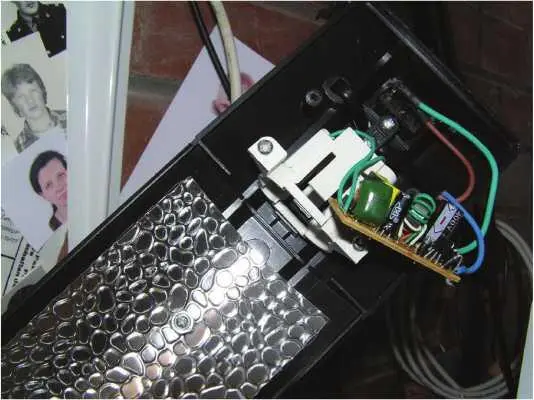

Рис. 2.2. Открытый корпус светильника с печатной платой ЭПРА

И все это время нестабильного запуска со стороны цоколя лампы заметно слабое искрение.

Проверив с помощью нескольких разных ламп и полностью исключив возможность плохого контакта в цоколе, я подпаивал проводники непосредственно к контактам лампы и… получал тот же эффект. Значит, лампы разных производителей, формально подходящих под определения одной и той же мощности, размеров и светового потока, все же отличаются. И возможно, на электронный балласт действует разная нагрузка при подключении, казалось бы, аналогичных ламп, что и является причиной выхода из строя его отдельных (дискретных) элементов.

После выявления неисправного элемента его надо заменить.

Вместо неисправного «штатного» резистора R1 (в обрыве) с сопротивлением 91 Ом и мощностью рассеяния 0,125 Вт устанавливается новый, с «повышенной» мощностью рассеяния 0,5 Вт и сопротивлением 47 Ом. Место нахождения R1 на стандартной плате ЭПРА настольного светильника показано на рис. 2.3.

После доработки настольный светильник стал еще более надежен.

Во-первых, мы установили резистор с «повышенной» мощностью рассеяния, что теперь дает дополнительную гарантию устройству при его длительной работе даже в круглосуточном режиме, во-вторых, незначительно уменьшив его сопротивление, мы увеличили ток в цепи, то есть повысили максимально возможную мощность электронного балласта (ЭПРА) данного светильника. Что не замедлило сказаться и при последующих экспериментах с лампами разных производителей.

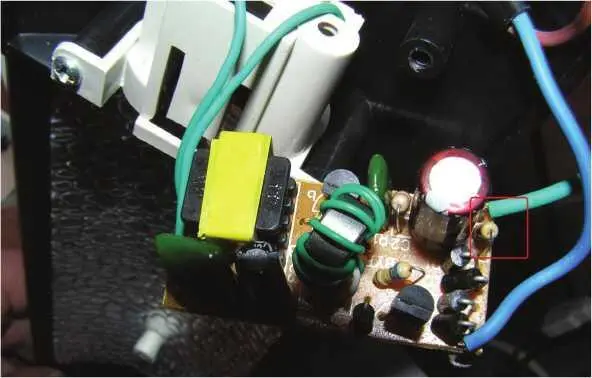

Рис. 2.3. Резистор R1, подлежащий замене, выделен красным
