Вышедшие после пробоя транзисторов диоды выпрямителя типа 1N4007 можно заменить такими же или аналогичными по электрическим характеристикам, например отечественными диодами КД105В, КД105Г.

Как уже было отмечено выше, важной и полезной отличительной чертой энергосберегающих ламп относительно «старых» ламп накаливания считается то, что первые будут работать и при обрыве нити подогрева (накала). Главное, что необходимо для зажигания газа внутри лампы, – это относительно высокое напряжение 200–300 В.

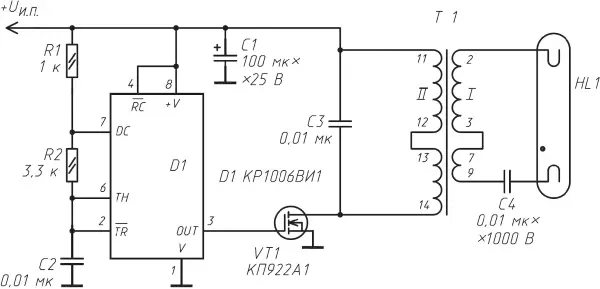

На рис. 2.6 представлена электрическая схема ЭПРА (электронного балласта) светильника для энергосберегающей лампы (11 Вт), которой можно заменить неисправный ЭПРА (если вы не сумели его восстановить приведенным выше простым способом); такой схемы также достаточно для подсветки в салоне автомобиля и в сумерки на природе. Устройство пригодится везде, где отсутствует сетевое напряжение 220 В.

Рис. 2.6. Электрическая схема преобразователя

Схема проста в повторении и содержит минимум деталей.

Принцип работы

Устройство состоит из генератора прямоугольных импульсов, реализованного на популярном таймере КР1006ВИ1. Микросхема включена по стандартной схеме автогенератора; частота импульсов около 30 кГц.

На выход микросхемы D1 нагружен мощный полевой транзистор, работающий в ключевом режиме и повышающий трансформатор. Транзистор открывается с каждым положительным фронтом импульсов с выхода микросхемы D1. В качестве Т1 используется промышленно изготовленный трансформатор HDBKEE2201A. Вместо указанного на схеме типа Т1 можно применить другой, с аналогичными электрическими характеристиками. Первичная обмотка должна иметь сопротивление постоянному току 110–300 Ом, а вторичная обмотка – соответственно 12–15 Ом. Соотношение сопротивления обмоток 1:20. Можно подбирать трансформатор для этой схемы по другому пути.

О деталях и налаживании

Среди трансформаторов на рабочее напряжение 220 В нужно выбрать ток, который на вторичной понижающей обмотке без нагрузки выдаст переменное напряжение 6…8 В.

Потребляемый от источника питания ток не превышает 200 мА. Все постоянные резисторы типа МЛТ-0,5.

Конденсатор С1 типа К50-29. С2, СЗ типа КМ. Конденсатор С4 марки КБП-Ф или К73-11.

Схема в настройке не нуждается, и при исправных элементах и правильном монтаже устройство начинает работать сразу В процессе эксплуатации трансформатор Т1 будет издавать тихий свист и может нагреваться до температуры 30…40 °C.

Паять полевой транзистор VT1 следует, соблюдая меры предосторожности; пайка каждого вывода не более 2 секунд; паяльник необходимо заземлить.

Элементы схемы монтируются на макетной плате. Напряжение питания схемы (11–14 В) подключается через разъем типа РП10-5 или аналогичный.

Светодиодные лампы (СЛ) стали привлекательными для потребителей как в экономическом, экологическом планах, так и по многим другим характеристикам, включая пожарную безопасность при эксплуатации. В этой связи представляется, что за ними действительно будущее. Светодиодное освещение дает визуально «приятный» индекс цветопередачи, так как по диапазону оно близко к натуральному, в этом светодиодные светильники отличаются от светильников с натриевой лампой. В них нет потерь, связанных с затемнением лампы и поглощением света отражателем, поэтому световой поток в них используется оптимально. Есть модели (более популярны в Европе и Скандинавии), в которых лампы комплектуются вторичной фокусирующей оптикой, что позволяет еще лучше приспособить светодиодное освещение к нуждам пользователя. И тем не менее… и они имеют свои недостатки, которые будут последовательно рассмотрены в главе.

Изделия (СЛ) не предназначены для ремонта в общем смысле, т. е. не подлежат ремонту в домашних условиях. Однако открыты для экспериментов специалистов, в том числе для изучения конструктива, схемотехники, общего представления об источнике питания (в корпусе светодиодной лампы) и его дискретных элементах, которые могут быть использованы в других конструкциях – в виде элементов для замены.

Выгода в части энергосбережения заключается в том, что СЛ, к примеру, с заявленной мощностью 9 Вт является аналогом (по потребляемой мощности) лампе накаливания (60 Вт) при токе потребления от осветительной сети всего 0,065 А, в то время как лампа накаливания мощностью 60 Вт потребляет энергии в несколько раз больше; поэтому выводы об энергосбережении при применении СЛ оправданы.
