Соединяются кабели в ответвительных пластмассовых коробках, которые закрепляются на основании шурупами. Кабель, вводимый в корпус светильника, выключателя или розетки, дополнительно закрепляется на расстоянии 50—100 мм от ввода. Разводка и крепление защищенных проводов идентичны разводке о креплению кабельной линии.
Электропроводку под штукатурку выполняемую мокрым способом, прокладывают проводами АППВ, АПВ, АППВС, АПН. По предварительной разметке электропроводки заготавливают гнезда под ответвительные коробки, коробки розеток и выключателей, пробивают проходные отверстия в стенах. Коробки вмазывают в свои гнезда так, чтобы они выступали из стены на толщину слоя будущей штукатурки.
Провода нарезают нужной длины с запасом 100–120 мм на каждую сторону для соединений и закрепляют («примораживают») на поверхности стены небольшими порциями алебастрового раствора (рис. 10). Чтобы эти алебастровые островки не выступали над слоем будущей штукатурки, их нужно спустя одну-две минуты после укладки, пока они не затвердели полностью, приплюснуть почти до изоляции провода.

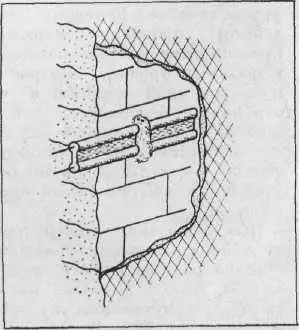

Рис. 10. Крепление провода алебастровым раствором («примораживанне»)
После закрепления коробок и проводов, введения концов проводов в коробки с надетыми на эти концы отрезками изоляционных грубок можно накладывать на стены слой штукатурки.
Соединения и ответвления проводов в коробках, установка выключателей и розеток производятся после окраски стен или оклейки их обоями.
При ремонте или модернизации электропроводки под слоем сухой штукатурки пробивать в ней канавки для проводов по всей трассе не требуется, да и нельзя. Сухая штукатурка обычно закрепляется на стене на рейках, и между стеной и штукатуркой имеется пустота. В этом случае, чтобы проложить провода, достаточно по нужной трассе пробить в штукатурке несколько отверстий диаметром 30–40 мм. через которые последовательно протолкнуть жесткую проволоку, с помощью которой затем можно протащить провода по всей трассе. В местах перехода через рейку в штукатурке придется пробивать короткие канавки, оканчивающиеся сквозными отверстиями. Все отверстия и канавки заделываются алебастровым раствором.
Чтобы не испортить обои, их нужно в местах отверстии и канавок подрезать и отогнуть, а после окончания работы подклеить обратно.
Изучение схемы электропроводки.Без знания принципиальной электрической и монтажной схем электропроводки (особенно скрытой) часто сложно, а иногда и невозможно найти неисправность. Например, из-за последовательного и параллельного соединения отдельных участков схемы исчезновение напряжения на каком-либо оконечном устройстве может быть вызвано нарушением контактов совсем в другом месте.
Поэтому домашнему электрику следует изучить схему электропроводки в своей квартире и составить ее принципиальную и монтажную схемы.
Ознакомление с электропроводкой целесообразно начать с вводного устройства. В этих устройствах (они в современных городских домах, как правило, типовые) от вводно-распределительного щита жилого дома линия трехфазного переменного тока с напряжением 380/220В разводится через стояки по этажным и квартирным групповым щиткам, располагаемым в нишах лестничных клеток, на этажных площадках или в прихожей квартиры. На групповых щитках установлены расчетные счетчики для каждой квартиры, а также выключатели и аппараты защиты (предохранители или автоматические выключатели) для каждой групповой линии. В одну квартиру может вводиться несколько самостоятельных групповых линий, в том числе отдельная силовая (более мощная) линия для питания электроплиты и других электроприборов кухни.
Для каждой групповой линии в квартиру вводится один фазный провод и нулевой рабочий провод, соединенный на трансформаторной подстанции с заземленной нейтралью. Нулевой и фазный провода составляют одну фазу. Аппараты защиты, стоящие на групповом щитке, включают в фазный провод.
Зафиксировав па плане групповой щиток с выключателями и аппаратами защиты, отметим на плане квартиры все розетки, выключатели, светильники, предохранители, звонок и его кнопку (рис. 11, А).

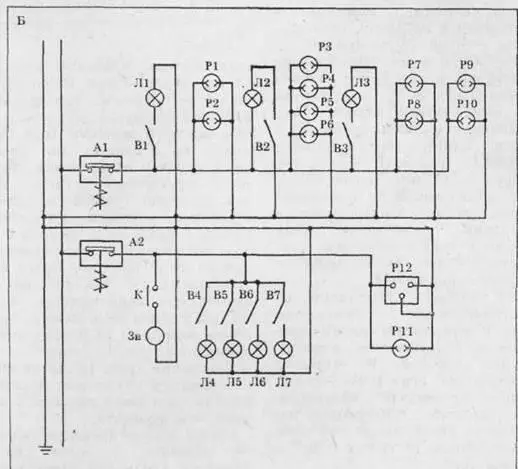

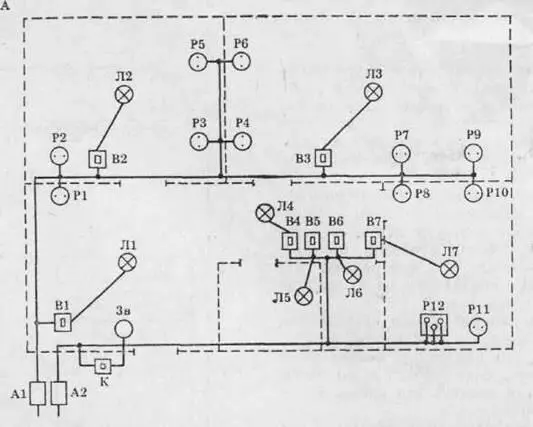

Рис. 11. Пример электропроводки квартиры: А – план расположения оконечных устройств; Б – принципиальная схема: А1, А2 – автоматические предохранители; Л1 – Л7 – лампы светильников; В1 – В7 – выключатели светильников; Р1—Р11 – розетки; Р12 – разъем для подключения электроплиты; Зв – звонок; К – кнопка звонка
