Перед монтажом электропроводки необходимо определить места установки группового щитка, светильников, розеток, стационарных электроприборов, произвести разметку проводов, мест их поворотов, проходов через стены. Для открытой проводки наметить места крепления проводов.

В жилых домах высота установки розеток выбирается исходя из назначения помещения, оформления интерьера, удобств подключения электроприборов. Обычно розетки размещают на высоте от 50 до 80 см от пола. Выключатели потолочных светильников устанавливают на высоте 1,5 м. Выключатели у входной двери в помещение ставят так, чтобы открытая дверь их не загораживала. В помещении для постоянного пребывания детей (в специальных детских комнатах) розетки и выключатели поднимают до высоты 1,8 м от пола.

Внутри туалетных и ванных комнат выключатели и розетки устанавливать запрещено. Исключение составляют розетки для электробритв и фенов, питающиеся через разделительный трансформатор с двойной изоляцией. Последний монтируется в специальном блоке за пределами этих помещений. Запрещено также устанавливать розетки ближе чем в 50 см от заземленных металлических устройств (трубы, батареи, раковины, газовые и электроплиты). Розетки на стене, разделяющей две комнаты одной квартиры, удобно ставить с каждой стороны стены, включая параллельно их через отверстие в стене.

В помещениях соединения и ответвления проводов при всех видах электропроводок выполняются в соединительных и ответвительных коробках. Места соединений проводов не должны испытывать механических воздействий, их изоляция обязана быть равноценной по электрической прочности основной изоляции провода. Жилы заземляющих и нулевых защитных проводов соединяются между собой посредством сварки. Присоединение этих проводников к электроприборам, подлежащим заземлению или зануленню, выполняется болтовыми соединениями.

Металлические корпуса электроплит (стационарных) зануляются, для чего от квартирного щитка прокладывается отдельный проводник сечением, равным сечению фазного провода. Этот проводник присоединяется к нулевому защитному проводнику питающей сети перед счетчиком.

В проводниках, обеспечивающих защитное заземление или зануление, не должно быть предохранителей и выключателей. В противном случае при срабатывании защиты все приборы, включенные в данную групповую линию, окажутся под опасным потенциалом сети.

Потолочные светильники подвешиваются на специальных металлических крюках, укрепленных в отверстиях перекрытий (рис. 5) и изолируются от этих крюков пластмассовой трубкой. Легкую осветительную арматуру допускается подвешивать на питающих ее проводах только и случаях, если эти провода изготовлены для этих целей. Однако во всех случаях провода в местах контактных зажимов в патроне и соединительной колодке на потолке не должны нести механических нагрузок.

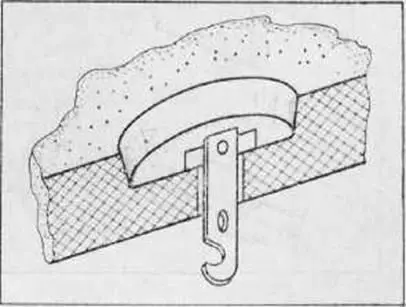

Рис. 5. Крюк для подвески к плите перекрытия светильников массой до 5 кг

В эксплуатации сейчас имеются патроны для ламп накаливания как с токоведущей винтовой гильзой (устаревшая конструкция), так и с изолированной. В целях электробезопасности токоведущие гильзы должны быть присоединены к нулевому (заземленному) проводу, центральный пружинящий контакт патрона – к фазному проводу. Патроны с изолированной гильзой в этом отношении безопаснее, так как цоколь ввертываемой в них лампы окажется под напряжением только после того, как он будет утоплен в изоляционный корпус патрона.

При открытой электропроводке провода закрепляют непосредственно на поверхности стен, потолков, балок, а также на изоляторах, в металлических, пластмассовых трубах, в коробах, в электротехнических плинтусах и т. и.

Открытую электропроводку, располагаемую на поверхности бетонных, кирпичных или оштукатуренных деревянных стен, в частности оклеенных обоями, выполняют плоскими проводами марок АППВ, ППВ, АППР, защищенными проводами или легкими небронированными кабелями. Для этого сверлят по разметке или пробивают в стене отверстия диаметром 10 мм, в которые вмазывают скобки (полоски из жести шириной 8—10 мм). Скобки могут крепиться и при помощи дюбелей.

Расстояния между точками крепления провода вдоль его оси не должны быть больше 400 мм, при креплении гвоздями (на деревянной стене) – 250–300 мм. 15 местах пересечения проводов отверстия под скобку сверлят на расстоянии 50 мм от центра пересечения.
