Ответвительные коробки крепятся на деревянном основании шурупами, на несгораемом – пластмассовыми дюбелями с шурупами или на клею. Допускается вариант без крепления коробки, которая в этом случае будет удерживаться проводами.

Провода, обрезанные с небольшим запасом под соответствующие участки линий, перед монтажом выправляют, протягивая их 2–3 раза через тряпку, зажатую в ладони. Затем отрезки проводов по предварительной разметке закрепляются на бетонной или кирпичной стене вмазанными в основание металлическими скобками, которые изгибаются, обжимают провод (рис. 6). Под скобками провода защищают слоем изоляционной ленты.

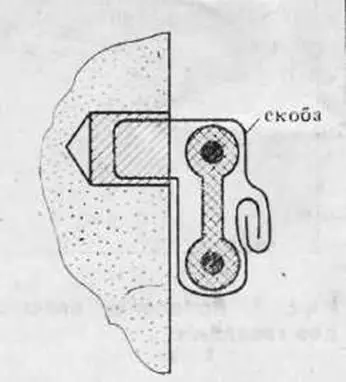

Рис. 6. Крепление плоских проводов металлическими скобами

На деревянном основании провода крепятся гвоздями диаметром 1,5–1,7 мм и длиной 20–25 мм со шляпкой 3 мм. Гвозди сначала забиваются примерно на 3/4 длины, а затем при помощи оправки (рис. 7) – до касания шляпкой перемычки провода. Для удобства на оправке делается лунка под шляпку гвоздя.

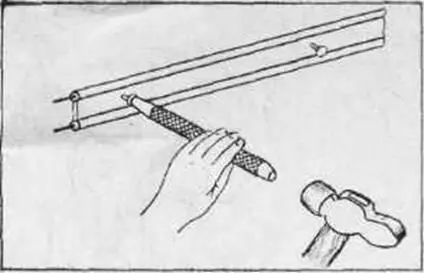

Рис.7. Крепление плоских проводов гвоздями

В месте пересечения проводов на один из них подматываются 1–2 слоя изоляционной ленты на участке длиной 25–30 мм.

Провода в местах пересечения с трубами вводятся в изоляционные трубки, и утапливаются в вырубленные в стене бороздки. Изоляционные трубки надеваются на провода и в местах их прохода через стены.

В местах изгиба (поворота) электропроводки разделительное основание провода (перемычка) вырезается на длину 70–80 мм (рис. 8). Удобно это сделать ножницами, боковыми кусачками или ножом.

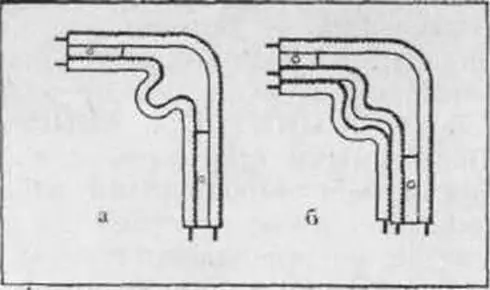

Рис. 8. Изгиб проводов: а – двухжильного; б – трехжильного

Концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом в 65–75 мм, что обеспечит возможность повторного соединения жил и удобной замены розетки, выключателя.

В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки (см. рис. 3). Жилы проводов соединяются в коробках, оголенные концы жил изолируются липкой лентой, которая обматывается в несколько слоев внахлест без щелей для обеспечения надежной электрической изоляции и защиты жилы провода от окисления.

Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50 мм от коробки. Коробка закрывается крышкой.

При открытой проводке выключатели и розетки защищенного исполнения устанавливают на прикрепленных к стене деревянных или пластмассовых подрозетниках диаметром на 8—10 мм больше устанавливаемого на нем устройства.

Технология прокладки электропроводки с защищенными проводами а кабелями практически не отличается от прокладки проводки с плоскими проводами. Различие лишь в способах крепления токопроводящих жил. Легкие небронированные кабели с двумя жилами крепятся к основанию металлическими скобками с одной лапкой или скобками с пряжками, а два-три параллельно идущих кабеля – скобками с двумя лапками. На бетонном или кирпичном основании скобки фиксируются шурупами, ввинчиваемыми в распорные дюбели или в металлические спирали, вмазанные в основание. На дереве скобки удерживают шурупами. Способы крепления кабелей приведены на рис. 9.

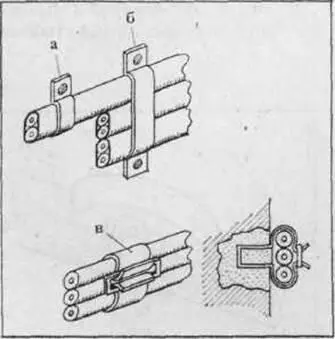

Рис. 9. Крепление кабелей различными скобами:

а – с одной лапкой; б – с двумя лапками; в – с пряжкой

Расстояние между точками крепления кабеля не более 500 мм. в местах изменения направления кабеля радиус его изгиба должен быть не менее 10 диаметров. Первая скобка располагается в 10–15 мм от начала изгиба.

Проходы кабеля через деревянные стены выполняются в отрезках металлических труб, в несгораемых стенах – в пластмассовых трубках или втулках.
