При работе с индикатором для приведения его в действие необходимо коснуться рукой его контактной головки. Ток, протекающий при этом через тело человека, при напряжении сета 220 В составит доли мА, не представляя для человека никакой опасности.

Отечественная промышленность выпускает несколько типов индикаторов. На рис. 1 показап индикатор-отвертка типа ИНО-70 (индикатор бывает в продаже в магазинах «Свет»). Недостатком подобных индикаторов является то, что с их помощью нельзя отличить нейтраль от фазного провода, имеющего обрыв, или определить принадлежность проводов к одной, или разным фазам. Это можно сделать при помощи контрольной лампы – наиболее простого приспособления для проверки состояния электрических цепей и установочных элементов под напряжением.

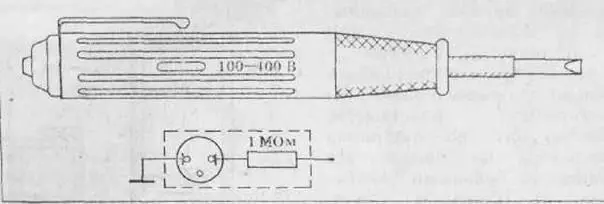

Рис. 1. Индикатор напряжения – отвертка типа ИНО-70: внешний вид и электрическая схема.

Для предохранения колбы лампы ее следует обязательно поместить в защитный колпачок, который можно сделать из пластмассового стаканчика. В дне стаканчика вырезается (например, центробором) отверстие под размер резьбового участка корпуса патрона. Патрон закрепляется в стаканчике. Лампу желательно брать малой мощности, например, от холодильника или швейной машины. Концы шнуров должны быть в изоляционных трубках с фланцами на концах и выступающими из них штеккерами диаметром 2–3 мм и длиной около 20 мм. На штеккеры плотно надеваются изоляционные трубки длиной 12–15 мм, исключающие возможность касания рукой оголенных штеккеров, причем наружный диаметр трубок не должен быть больше 4 мм, чтобы штеккеры могли входить в гнезда розеток.

Омметр – пробник. Этот простой и удобный самодельный прибор используется для проверки целостности обесточенной электрической цепи, нахождения места неисправности и приближенного измерения сопротивлении элементов цепи. Прибор состоит из последовательно соединенных электромагнитной стрелочной головки, гальванического элемента, резистора – ограничителя тока через головку и шнуров со щупами.

Электромагнитную головку желательно подобрать с током полного отклонения стрелки в пределах 100 мкА – 1 мА. Для этой целп годятся головки от любого вольтметра, миллиамперметра или амперметра. Удобны и головки приборов, измеряющие в магнитофонах уровень записи. Головки продаются в магазинах «Пионер», «Сделай сам», а также в магазинах, имеющих отделы «Радиодетали».

Из головки от вольтметра нужно выпаять добавочный резистор, заменив его отрезком проводника, а в головке от миллиамперметра и амперметра откусить шунт. В качестве элемента питания берется один элемент от карманного фонаря с напряжением около 1,5 В.

Сопротивление резисторов для ограничения тока рассчитывается как отношение напряжения элемента питания к току полного отклонения стрелки прибора. Например, для элемента в 1,5 В в при токе отклонения стрелки аа всю шкалу в 1 мА резистор должен иметь сопротивление 1,5 кОм. После сборки омметра резистор можно подобрать точнее путем подключения к рассчитанному резистору параллельно еще одного с сопротивлением, в несколько десятков раз большим (если стрелка не доходит до конца шкалы), или подключением последовательно второго сопротивления, в несколько десятков раз меньшего (если стрелка зашкаливает).

Для корпуса омметра можно использовать подходящую по размерам коробку из пластмассы, например мыльницу. Щупы удобно сделать из цанговых карандашей или корпусов шариковых ручек. Шкалу омметра наиболее просто отградуировать путем измерения известных сопротивлении, например 100 Ом, 1 кОм, 10 кОм и промежуточных значений, например кратных трем или пяти.

Необходимо для безопасности на корпусе прибора сделать надпись: «Под напряжением не работать!»

Домашнему электрику рано или поздно придется устранять ненадежный контакт между проводом и розеткой (выключателем, патроном светильника а т. д.) или же заменять и устанавливать розетки, светильники, ремонтировать участки электропроводки, а то и полностью ее заменять. При проведении этих работ необходимо руководствоваться Правилами устройства электроустановок (ПУЭ), содержащих требования по обеспечению в электропроводках пожарной безопасности и электробезопасности. В зависимости от них применительно к виду помещения, характеру нагрузки, условиям эксплуатации определяется вид электропроводки, марка провода или кабеля, сечение жил, способ крепления проводов и оконечных устройств, типы соединений, характеристики устройств защиты и т. д.
