Затем определим число самостоятельных линий, составляющих электропроводку квартиры и имеющих свою автоматическую защиту, с одновременным выяснением принадлежности к ним каждого светильника и розетки. Для этого не нужны какие-либо специальные приборы. Нужно просто включить все светильники и задействовать розетки имеющимися настольными лампами, торшерами, радиоприемниками и другими приборами, по которым можно одновременно судить о наличии напряжения и розетках. Отключая на групповом щитке по очереди защитные устройства (предохранители, автоматические выключатели), отметим обесточенные оконечные устройства и свяжем их на подготовленном плане с данной группой линией. Одновременно выясняется – по одному или по два предохранителя защищают каждую линию.

В современных многоэтажных домах автомат защиты стоит только в фазном проводе, в домах ранней постройки при напряжении в трехфазной линии 220/127 В один предохранитель стоит в прямом, другой – в обратном проводе. Так, если после выключения одного предохранителя выключение другого не меняет состояния оконечных устройств, значит, эти два предохранителя защищают одну фазу с обеих сторон. Если же после отключения предохранителей обесточиваются разные группы оконечных устройств, значит, эти устройства принадлежат к самостоятельным линиям. Когда на групповом щитке стоят три предохранителя на квартиру, то третий, как правило, будет общим (включается он перед счетчиком).

Для определения принадлежности гнезд розеток, клемм включателей и патронов светильников к фазным проводам линии или к ее нейтрали понадобится индикатор напряжения с неоновой лампочкой.

Все контактные гнезда розеток, при касании н которым лампочка индикатора светится, соединены с фазным проводом, противоположные – с нейтралью. Это нужно обозначить на схеме электропроводки.

Соединение клемм светильника и клемм его выключателя с фазой или нейтралью можно определить, сняв крышку выключателя и касаясь его клемм индикатором.

Если при замкнутом выключателе светильник горит, а индикатор не светится, то выключатель подключен к нейтрали, если светится – к фазному проводу.

Чтобы при смене перегоревшей лампы или при ремонте патрона работа велась не под напряжением, выключатель должен быть соединен с фазным проводом, а цоколь лампы (его наружная обечайка с резьбой) – с заземленной нейтралью. После подобного исследования на принципиальной схеме электропроводки обозначим «потенциальные» клеммы и гнезда оконечных устройств. На рис. 11, Б приведен пример такой схемы.

Для полной информации об электропроводке желательно знать и монтажную схему проводки с обозначением ответвительных коробок. В открытой проводке все цепи и соединения можно проследить визуально. Для скрытой электропроводки требуются специальные приборы, определяющие ее трассу и места повреждений.

Возможен вариант изучения схемы последовательным отсоединением участков проводки от ответвительных коробок и оконечных устройств с «прозвонкой» этих участков. Такая работа трудоемка и может быть оправдана только в случае возникновения повреждений в электропроводке.

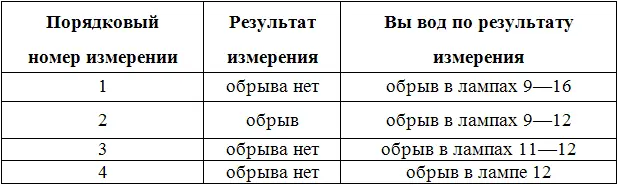

Как искать неисправность в электропроводке.Прежде чем рекомендовать методы поиска неисправностей, рассмотрим простой пример. В елочной гирлянде последовательно включены 32 лампочки. Как за минимальное время найти перегоревшую, если их цветные колбы не прозрачные? При последовательной проверке каждой лампочки в худшем случае придется сделать 31 измерение. Такой метод поиска будет самым длительным. Рассмотрим другой метод, заключающийся в делении всей гирлянды на 2 равные по числу ламп группы, определении группы с перегоревшей лампой путем проверки группы в целом, очередном делении уменьшившейся группы на 2 части и т. д. до нахождения перегоревшей лампы. Этот принцип будет оптимальным, так как где бы ни находилась перегоревшая лампа, мы найдем ее в нашей гирлянде максимум за 5 измерений, в гирлянде из 16 ламп – за 4 измерения (рис. 12). Этот простой пример показывает преимущество системного подхода к поиску неисправности.

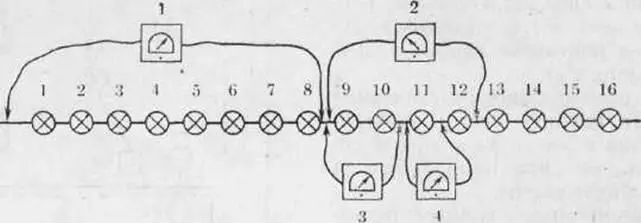

Рис. 12. Пример поиска перегоревшей лампы в елочной гирлянде
