К. Швецов: Домашний электрик

Для обеспечения требований ПУЭ надо знать существующие типы проводок, схему проводки в квартире, характеристики проводов, принцип работы устройств, входящих в электропроводку, правила монтажа и приемы работ с инструментом, методы поиска и устранения неисправностей. Следует знать также, что внесение в электропроводку принципиальных измеиений должна предварительно согласовываться с организацией, эксплуатирующей здание. А при проектировании и монтаже электропроводки в индивидуальных домах а других личных сооружениях необходимо руководствоваться Инструктивными материалами Главгосэнергонадзора (М.: Энергоатомиздат, 1983), содержащими требования к проектной документации на проводку, правила монтажа и испытаний, ответственность за ее состояние и правильность эксплуатации.

Основные неисправности электропроводки.Электропроводка, выполненная в соответствии с ПУЭ, при правильной эксплуатации надежно работает десятки лет. Ее повреждения вызываются, как правило, механическими воздействиями, токовой перегрузкой при неисправной защите или включением неисправных электроприборов. Виды повреждений в принципе сводятся к двум: замыканию или обрыву, но конкретных причин и последствий повреждений множество. Основные причины замыканий: повреждения изоляции токонесущих жил и элементов приборов, их ненадежное крепление и соединение между собой или с заземленными трубами отопления, газо – и водоснабжения, с корпусами заземленных приборов. Обрывы в цепи электропроводки происходят из-за надломов жил (особенно алюминиевых) в результате их частых изгибов, из-за коррозии жил, ослабления контактных зажимов. Обрывы часто возникают даже в гибких шнурах питания электроприборов у выхода их из вилки или корпуса прибора. В этих участках шнура (внутри его изоляции) может возникнуть электрическая дуга, способная вызвать прожог изоляции и короткое замыкание. Перегрузка проводов проводки током от включения приборов, потребляющих мощность, превышающую расчетную для проводки, может вызвать ее загорание. Поэтому исправность защитных устройств – важнейшее условие безопасной эксплуатации электропроводки. И, следовательно, применение самодельных «жучков» в предохранителях недопустимо.

Виды электропроводки и основные требования по монтажу и ремонту.Электропроводка по виду исполнения подразделяется на открытую и скрытую. В жилых помещениях выполняется, как правило, скрытая проводка. Провода марок АППВС, АПН, АППВ, AПB, AIIPH и др. прокладываются внутри стен, под полом, в каналах строительных конструкций, под слоем штукатурки.

В зданиях из унифицированных конструктивных элементов нацравления каналов в панелях и перекрытиях определяются при их проектировании исходя на кратчайших путей для проводов. Каналы в панелях пересекаются с гнездами под выключатели, розетки или оканчиваются этими гнездами (рис. 2). На выходе каналов из панелей и перекрытий формируются узлы сопряжения проводов (рис. 3), концы которых после сварки и изоляции заделываются цементным раствором, гипсом или заводятся в ответвительные коробки.

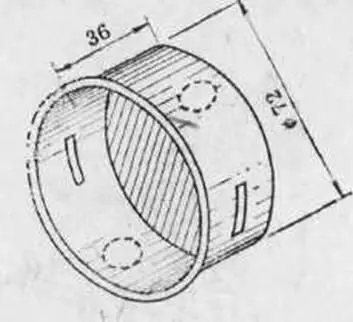

Рис. 2. Коробка под электроустановочные устройства

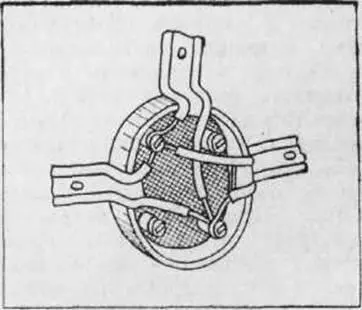

Рис. 3.Соединение проводов в ответвительной коробке

В сочетании со скрытой проводкой в общественных местах жилых домов провода прокладывают в электротехнических плинтусах. Плинтус – длинный и узкий пенал с рядом продольных перегородок, изготовленный из трудносгораемой пластмассы.

Крышка из того же материала защелкивается на пенале его пружинящими боковыми стенками (рис. 4). Плинтусы укрепляются на стенах у пола, потолка и по периметру дверных проемов. В этих плинтусах прокладывают также телефонные линии, телевизионные кабели, сети радиотрансляции.

Рис. 4. Электротехнические плинтусы: 1 – основание; 2 – крышка

Квалифицированному домашнему электрику доступен ремонт любого вида электропроводки. Однако новую электропроводку он может проложить только открытого вида или под последующую штукатурку. Ремонт на проводке, скрытой в панелях и перекрытиях, целесообразно ограничить лишь сменой розеток, выключателей, осветительной арматуры, укреплением ослабших контактов в них и в крайнем случае заменой поврежденного участка проводов между ответвительными коробками и закладными коробками розеток, выключателей. Для этого удаляется поврежденный провод и одновременно при его помощи протягивается через канал новый провод. Если это не удается, то провод перекусывается у выхода из коробок, а новый укладывается в пробитую для него канавку в стене. Затем канавка заделывается цементным или алебастровым раствором.
