В жилых помещениях кабель прокладывают параллельно архитектурным линиям. При прокладке избегают резких перегибов кабеля и сжатия его скобами. Радиус изгиба не должен быть меньше, чем пятикратный диаметр кабеля.

В комнатах и коридорах кабель прокладывают по напольным плинтусам.

При пересечении с проводами электросети кабель прокладывают под ними в полутвердых трубках. Расстояние между кабелем и проводами электросети, газовыми или водопроводными трубами должно быть не менее 20 мм.

К стене кабель крепят скобами, причем на прямолинейных участках проводки кабель крепят через каждые 350 мм, на поворотах и изгибах в пределах 30–50 мм. Конец кабеля длиной не менее 1,5 мм оставляют свободным для включения в телевизор.

Подготовка кабеля к распайке штекера или к распределительной коробке осуществляется в соответствии с рис. 11. Верхнюю изоляцию снимают на длину 50 мм и расплетают шилом оплетку, которую затем свивают в один или два жгута. С внутренней жилы на расстоянии 10 мм снимают изоляцию. Жилу кабеля и оплетку облуживают припоем.

Фидер снижения антенны желательно выполнить из одного целого куска кабеля, т. к. сращивание кабеля, как правило, приводит к нарушению однородности его волнового сопротивления и появлению отраженных сигналов. При необходимости отрезки кабеля соединяют в соответствии с рис. 11 б, в. Изоляцию восстанавливают при помощи полиэтиленовой трубки (из отходов кабеля). Трубку разрезают, надевают на жилу, а швы прогревают паяльником до растекания полиэтилена.

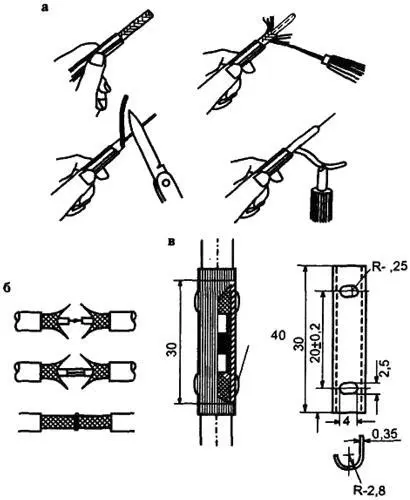

Рис. 11. Подготовка кабеля к подключению:

а — разделка кабеля; б — сращивание кабеля «встык»; в — сращивание с накладками

Нельзя выполнять работы по установке антенн во время дождя, снегопада, гололедицы, при сильном ветре и т. п. Выходить на крышу можно через люк или слуховое окно. По пожарной лестнице допускается подниматься на здания, имеющие не более двух этажей.

При установке и ремонте антенн каждый работающий обязан иметь следующие защитные средства: диэлектрические перчатки, предохранительный пояс и веревку, очки, рукавицы, фонарь, а также инструмент с изолирующими ручками. Работают на крыше в обуви на резиновой подошве.

Перед выходом на крышу необходимо надеть предохранительный пояс с веревкой для страховки или обвязаться прочной веревкой, второй конец которой закрепить на чердаке за балку или стропила. Крепление веревок за дымовые трубы не допускается.

На плоские огражденные и неогражденные крыши выход допускается без страхующего каната в обуви на резиновой подошве с надетым предохранительным поясом. При необходимости подхода к краю крыши применение страхующего каната обязательно. Около мачт антенн, установленных на крутых крышах, должны быть устроены выходные люки. На люке прочно закрепляют болт с проушиной или кольцо, к которому привязывают веревку для страховки. Второй конец ее прикрепляют к предохранительному поясу работающего на крыше.

Элементы антенн доставляют на крышу через чердак или непосредственно с земли при помощи кронштейна с блоком.

Антенну устанавливают не менее двух человек (до 5 м). При длине мачты более 5 м количество работников увеличивается, например, при подъеме антенны высотой 7,5 м (рис. 12 б) два человека поднимают мачту, два тянут за оттяжку в сторону подъема, а остальные двое человек страхуют мачту другими оттяжками.

При подъеме антенны работающие прикрепляют страхующие веревки к стяжным болтам или к основанию антенны.

При оборудовании снижения антенны (закрепление кабеля к отводной планке (рис. 12 в) и при устройстве ввода в окно комнаты работающий должен «страховаться» веревкой.

При монтаже антенны следует пользоваться приставными лестницами. Нижние концы лестниц при установке на полу снабжают резиновыми наконечниками, при установке на грунте — острыми металлическими щупами.

Если работу с лестницы выполняют на высоте более 3-х метров или устанавливают ее на цементном и плиточном полах, во избежание падения лестницу поддерживает специально назначенный для этого работник.

При пробивке отверстий, гнезд или борозд в каменных и бетонных стенах зданий надевают защитные очки и рукавицы. Перед подключением абонентского отвода к телевизионной антенне коллективного пользования проверяют измерительным прибором отсутствие в ней напряжения электросети. При наличии напряжения подсоединять к антенне вход телевизора категорически запрещается.
