Антенна не обеспечит высококачественного приема телевизионных передач, если место ее установки выбрано неправильно. Антенны устанавливают либо на крыше здания, либо на отдельно стоящей мачте.

При выборе места установки антенны на крыше необходимо избегать близости дымовых и вентиляционных труб, т. к. выходящие газы оказывают разрушающее действие на металл антенны. Мачта антенны должна быть расположена на скате крыши, обращенной ко двору, а не к улице. Место установки антенны должно быть выбрано так, чтобы на прямой между приемной антенной и мачтой телецентра по возможности не было больших препятствий, мешающих прохождению радиоволн и чтобы при случайном падении антенны мачта не коснулась проводов электросети и телефонной связи.

Для увеличения действующей высоты антенны и создания равномерной нагрузки на стропилах крыши место установки антенны выбирают ближе к коньку крыши.

При большом числе антенн на крыше их устанавливают в шахматном порядке, чтобы исключить их взаимное влияние.

Расстояние между мачтами отдельных антенн должно быть не менее 4–5 м и не менее 1 м от проведенных на крыше радиотрансляционных, электроосветительных и других линий.

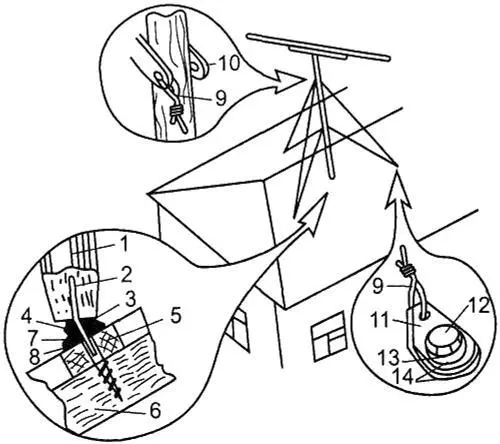

Для крепления стойки и оттяжек антенны наиболее часто применяют специальное приспособление, называемое сухарем (рис. 3). Основание стойки антенны 1 и закрепы 11 оттяжек 9 закрепляют глухарями 12 (10х80 мм) на пересечении стропил с обрешеткой 5. Основание стойки антенны насаживают на стальной шип 2(Ø6 мм), впрессованный в глухарь 4 (16x80 мм), и ввинчивают последний в стропильную балку 6 крыши. Для предохранения мест нарушения кровли от затекания влаги устанавливают гидроизоляционные прокладки 8 и 14 из технической резины или гидроизола. Между глухарями и гидроизоляционной прокладкой помещают стальные шайбы 3,7,13. Для закрепления оттяжек на мачте антенны устанавливают металлические планки 10.

При высоте мачты антенны до 5 м устанавливают один ряд оттяжек из оцинкованной проволоки диаметром 4–5 мм. Мачты большей высоты (до 12 м) поддерживают двумя ярусами оттяжек, по три-четыре оттяжки в каждом ярусе. Для крепления мачты антенны и ее оттяжек, кроме глухарей, используют стяжные болты, клямеры и др.

Рис. 3. Установка антенны на стальной крыше

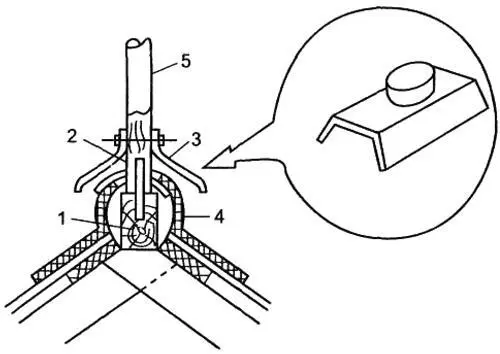

Антенны устанавливают как на скатах, так и на коньке крыши. При установке мачты антенны 5 на коньке крыши 1 (рис. 4) в нем подготавливают отверстие для основания мачты и забивают в брус 1 стальной шип (Ø6 мм). В центре торцевой части мачты сверлят отверстие для шипа, и для предохранения основания антенны от затекания влаги укрепляют на ней специальный кожух 3 из оцинкованной листовой стали.

Мачту антенны устанавливают на шип. Щели, образуемые при креплении кожуха, шпаклюют и красят масляной краской. Оттяжки крепят к спинке слухового окна или ребрам крыши.

Рис. 4. Установка антенны на асбоцементной крыше

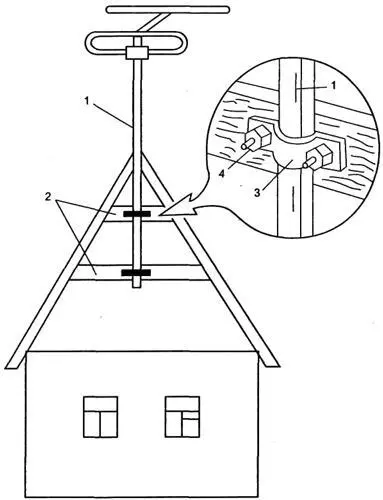

В этом случае мачту антенны 1 (рис. 5) устанавливают на коньковом брусе или используют фронтонные стенки. Для крепления антенны на фронтонной стенке устанавливают одну или две поперечные связи 2. Мачту антенны крепят к ним металлическими кронштейнами или стальными скобами 3 с болтами 4. Этот способ крепления рекомендован для антенн высотой не более 5 м.

Мачту антенны 1 в этом случае устанавливают на фронтонных стенках или на крыше, но только при дощатом ее основании. На дощатый настил 6 (рис. 6) мастикой наклеивают рулонный ковер 4 и крепят опору 2 глухаря 3. Мачту антенны обрезают в соответствии с уклоном крыши и насаживают на шип, который надежно укрепляют в опоре и отгибают по уклону крыши. Установку закрепляющих приспособлений для оттяжек выполняют таким же способом.

Рис. 5. Установка антенны на черепичной крыше
