Для уменьшения влияния атмосферных воздействий на элементы антенны, расположенной вблизи телевизионного центра, ее можно устанавливать в чердачном помещении (рис. 7) при высоте его не менее 3 м и отсутствии стальных кровель и ферм. После примерного выбора направления антенны ее головку временно прикрепляют к специальной планке в межстропильном пространстве и проверяют качество работы. При закреплении антенны нужно следить за тем, чтобы ее детали не касались строительных элементов здания.

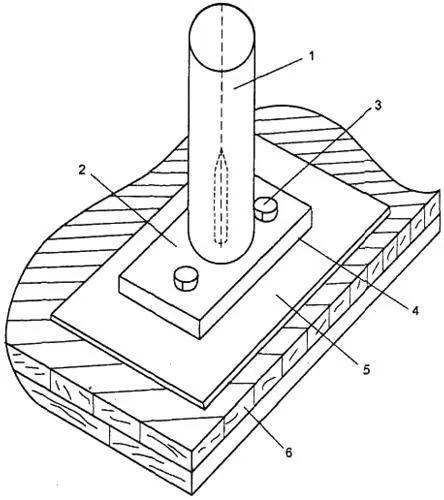

Рис. 6. Установка антенны на крыше, крытой толем и рубероидом

Для дополнительного крепления антенны к кровле крыши применяют проволочные оттяжки из стальной оцинкованной проволоки диаметром 35 мм. Оттяжки закрепляют не только на кровле, но и на боковых стенках слуховых окон, на оголовках вентиляционных стояков, а также используют ранее установленные закрепляющие приспособления. При отсутствии на крыше указанных предметов к стропилам под карнизным навесом прикрепляют специальный металлический кронштейн, который используют для закрепления оттяжек.

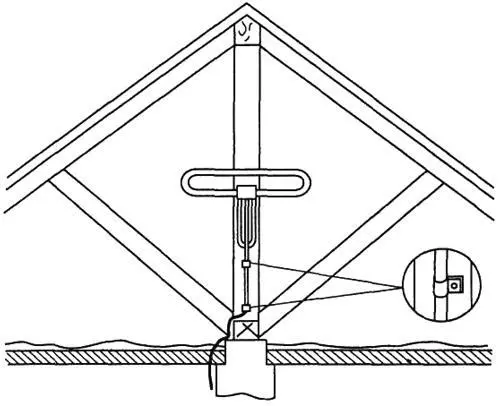

Рис. 7. Установка антенны на стропилах в чердачном помещении

Размещение оттяжек размечают в соответствии с рис. 8. Если стропила крыши установлены с переменным шагом и углы в пределах 120° выдержать невозможно, то допускается установка их в пределах 105–135°. Оттяжки по отношению к мачте располагают под углом 25–40°. Способы крепления оттяжек иллюстрируются на рис. 9.

При установке антенны важно правильно выбрать способ присоединения к ней кабеля, т. к. незащищенные контакты наружных антенн, подвергаясь действию коррозии, могут значительно ухудшить качество работы антенны. Для защиты контактов от воздействия влаги место соединения кабеля с антенной заключают в соединительную коробку, которую одновременно используют для крепления самого вибратора к стреле антенны, для замедления окисления места соединения заливают стеарином или закрашивают лаком.

При наружной проводке кабель снижения укладывают вдоль мачты и крепят к ней скобами через 0,5–1 м. По ближайшему гребню крыши кабель подводят к кронштейну, при помощи которого осуществляют его спуск (рис. 10). Длину кронштейна выбирают из расчета удаления кабеля от стены здания не менее чем на 300 мм. Один из концов деревянной планки имеет вырез с большим закруглением, чтобы кабель не переламывался при изгибе. Второй конец планки крепят к кронштейну двумя винтами под гайку. Устанавливают планку под углом 15–20° к плоскости крыши, чтобы на кабель не попадали талые воды.

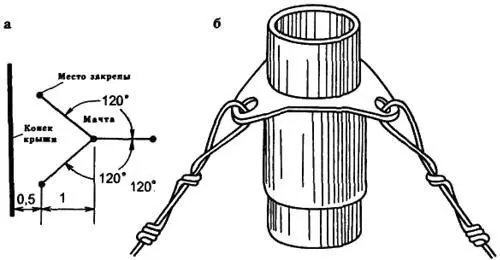

Рие. 8. Оттяжки антенны:

а — разметка оттяжек на крыше; б — крепление оттяжек к мачте

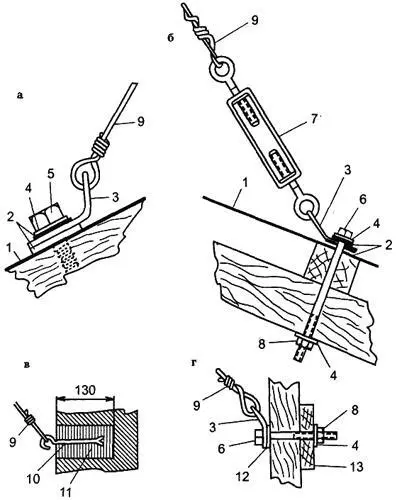

Рис. 9. Крепление оттяжек:

а — винтовой стяжкой; б — стальными закрепами; в — не каменной стене; г-на деревянной стене: 1 — стальная кровля; 2 — прорезиненная прокладка; 3 — стальной кронштейн; 4 — стальная шайба; 5 — стальной глухарь (8x50 мм); 6 — болт М10; 7 — винтовая стяжка со стяжными болтами М10; 8 — гайка М10; 9 — оттяжка; 10 — стальной штырь; 11 — цементный раствор; 12 — прорезиненная прокладка; 13 — опорная планка

Кронштейн прикрепляют глухарями к карнизу крыши. При большой длине кабеля снижения для предупреждения обрыва его подвешивают на стальном тросе.

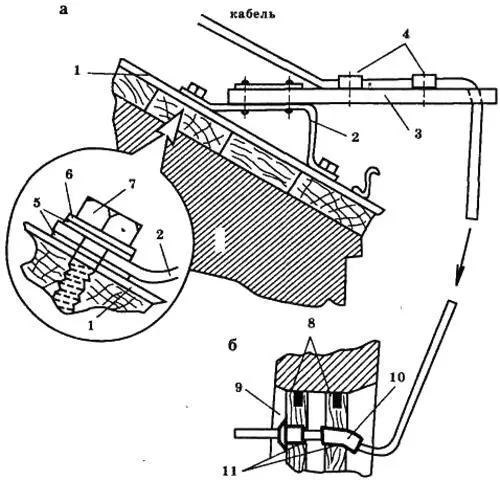

Рис. 10. Крепление антенного спуска и введение его в окно:

1 — стальная кровля; 2 — стальной кронштейн (5x40 мм); 3 — рейка; 4 — двулапчатая скоба и оцинкованный шуруп {3x25 мм); 5 — прорезиненная прокладка; 6 — стальная шайба 8 мм; 7 — стальной глухарь 8x60 мм; 8 — верхняя часть оконного переплета; 9 — фарфоровая втулка; 10 — фарфоровая воронка; 11 — изоляционная лента

Кабель снижения заводят в комнату через отверстие в раме. Отверстие нужно сверлить под углом, чтобы дождевые капли не стекали внутрь рамы. Перед вводом в оконную раму кабель снижения необходимо немного ослабить.
