где η— коэффициент полезного действия (КПД) антенн.

КПД антенны характеризует потери мощности в антенне и представляет собой отношение мощности излучения к сумме мощностей излучения и потерь, то есть к полной мощности, которая подводится к антенне от передатчика:

где P u— мощность излучения, P n — мощность потерь.

Полоса пропускания приемной телевизионной антенны представляет собой спектр частот, в пределах которого выдержаны все основные значения ее электрических характеристик. Частотная характеристика настроенной антенны подобна резонансной кривой колебательного контура. Поэтому по аналогии с полосой пропускания контура может быть определена и полоса пропускания антенны.

На резонансной (фиксированной) частоте антенна имеет определенную величину входного сопротивления, которое согласуется с сопротивлением нагрузки. За такую частоту обычно принимается средняя частота телевизионного канала, на которой реактивное сопротивление антенны равно нулю. На частотах ниже резонансной она носит емкостной характер, а на частотах выше резонансной — индуктивный.

Таким образом, изменение частоты приводит как к изменению активной составляющей, так и к появлению реактивной составляющей входного сопротивления. Вследствие этого мощность, подводимая к нагрузке, уменьшается.

Особенно это заметно на крайних частотах, наиболее удаленных от резонансной частоты. Допустимо уменьшение мощности не более чем в два раза. Исходя из этого шириной полосы пропускания 2Afсчитается такой спектр частот вблизи резонансной частоты в пределах которого подводимая к нагрузке мощность уменьшится не более чем в два раза.

Для обеспечения хорошего качества приема антенна должна пропускать весь спектр частот телевизионного сигнала, который для одного канала равен 8 МГц. Качество изображения остается еще достаточно хорошим, если антенна пропускает полосу частот не менее 6 МГц. Дальнейшее сужение полосы частот приводит к ухудшению качества изображения и к потере его четкости. Самый эффективный метод расширения полосы пропускания — уменьшение эквивалентного волнового сопротивления вибратора за счет увеличения его поперечных размеров. Таким путем увеличивается погонная емкость и уменьшается погонная индуктивность вибратора. Кроме всего прочего полоса пропускания антенны ограничивается и полосой пропускания фидера снижения.

Все элементы антенн изготавливают из легких металлов, стойких к атмосферным воздействиям. При изготовлении антенны необходимо учитывать, что надежность ее работы зависит от правильности выбора материалов. Можно использовать такие материалы, как медь, сталь, латунь, алюминий и т. д. Элементы антенн выполняют из трубок, плоских лент и уголков. Наиболее часто вибраторы изготавливают из дюралюминиевых трубок.

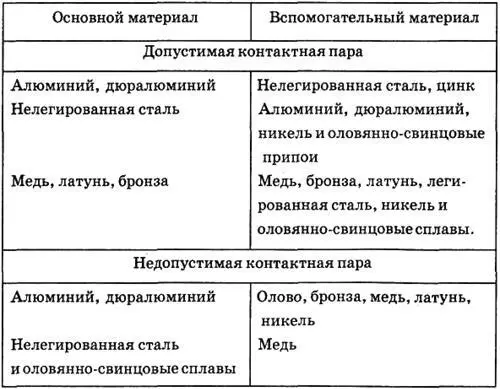

При сборке элементов антенны из разнородных металлов необходимо учитывать, что в местах их соприкосновения образуется контактная разность потенциалов, разрушающая металл в месте соединения. Во избежание коррозии металла в месте стыка материалы для изготовления элементов антенны нужно выбирать в соответствии с табл. 1.

Например, вибратор из стальных трубок и медную жилу кабеля соединяют пайкой с предварительным лужением конца трубки и жилы кабеля или зажимом под стальной оцинкованный болт (жила облужена). Пропаивать или прижимать необлуженную жилу нельзя.

Соединять элементы антенны нужно так, чтобы не было плохих контактов. Для этого все соединения или сваривают, или спаивают. При пайке применяют только бескислотные флюсы (канифоль и т. д.). В качестве изоляционных материалов применяют текстолит, полистирол, гетинакс, плексиглас, фарфор, керамику и другие материалы, обеспечивающие хорошую электрическую изоляцию и не разрушающиеся от воздействия влаги, солнечных лучей и т. п. В исключительных случаях в качестве изоляционного материала используют дерево, но после обработки его парафином.
