Согласование антенны с кабелем характеризуется коэффициентом бегущей волны (КБВ). При отсутствии идеального согласования антенны и кабеля имеет место отражение падающей волны (входного напряжения), например, от конца кабеля или другой точки, где его свойство резко меняется. В этом случае вдоль кабеля распространяются в противоположных направлениях падающая и отраженная волны. В тех точках, где фазы обеих волн совпадают, суммарное напряжение максимально (пучность), а в точках, где фазы противоположны, оно минимально (узел).

Коэффициент бегущей волны определяется соотношением:

В идеальном случае КБВ= 1 (когда имеет место режим бегущей волны, т. е. ко входу телевизора передается сигнал максимально возможной мощности, т. к. в кабеле нет отраженных волн). Это возможно при согласовании входных сопротивлений антенны, кабеля и телевизора. В худшем случае (когда U min=0) КБВ=0 (имеет место режим стоячей волны, то есть амплитуды падающей и отраженной волн равны, и энергия вдоль кабеля не передается).

Коэффициент стоячей волны определяется соотношением:

Приемная ненаправленная антенна принимает сигналы со всех направлений. Направленная приемная антенна обладает пространственной избирательностью. Это имеет важное значение, т. к. при малом уровне направленности поля в месте приема такая антенна увеличивает уровень принимаемого сигнала и ослабляет внешние помехи, приходящие с других направлений.

Коэффициент направленного действия приемной антенны представляет собой число, показывающее, во сколько раз мощность, поступающая на вход телевизора при приеме на направленную антенну, больше мощности, которую можно получить при приеме на ненаправленную антенну (при той же напряженности поля).

Свойства направленности антенны характеризуются диаграммой направленности. Диаграмма направленности приемной антенны представляет собой графическое изображение зависимости напряжения сигнала на входе телевизора от угла поворота антенны в соответствующей плоскости. Эта диаграмма характеризует зависимость ЭДС, наведенной в антенне электромагнитным полем, от направления прихода сигнала. Строится она в полярной или прямоугольной системе координат. На рис. 1, 2 представлены диаграммы направленности антенны типа «волновой канал».

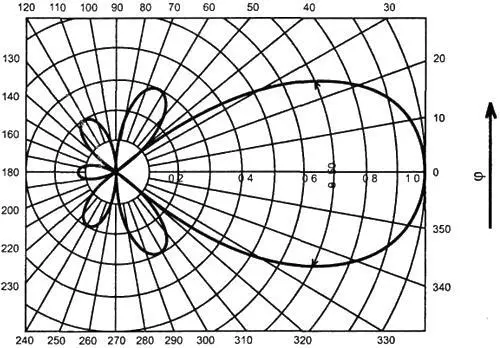

Рис. 1. Диаграмма направленности антенны в полярной системе координат

Диаграммы направленности антенн чаще всего являются многолепестковыми. Лепесток, соответствующий направлению прихода волны при котором в антенне наводится максимальная ЭДС, называется главным. В большинстве случаев диаграмма направленности имеет еще обратный (задний) и боковые лепестки. Для удобства сравнения между собой различных антенн их диаграммы направленности нормируют, т. е. строят в относительных величинах, принимая наибольшую ЭДС за единицу (или за сто процентов).

Основными параметрами диаграммы направленности являются ширина (угол раствора) главного лепестка в горизонтальной и вертикальной плоскостях. По ширине главного лепестка судят о направленных свойствах антенны. Чем эта ширина меньше, тем больше направленность.

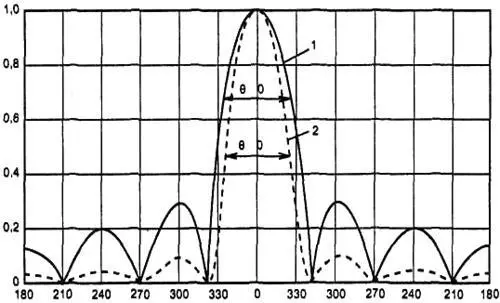

Рис. 2. Диаграмма направленности антенны в прямоугольной системе координат

Уровень боковых и задних лепестков характеризует помехозащищенность антенны. Она определяется с помощью коэффициента защитного действия (КЗД) антенны, под которым понимают отношение мощности, выделяемой антенной на согласованной нагрузке при приеме с заднего или бокового направления, к мощности на той же нагрузке при приеме с главного направления.

Часто коэффициент защитного действия выражают в логарифмических единицах — децибелах:

Направленные свойства антенны характеризуются также коэффициентом направленного действия (КНД) — числом, показывающим, во сколько раз мощность сигнала, поступающего на вход телевизора при приеме на данную направленную антенну, больше мощности, которую можно было бы получить при приеме на ненаправленную или направленную эталонную антенну. В качестве эталонной антенны чаще всего используют полуволновый вибратор (диполь), коэффициент направленного действия которого по отношению к гипотетической ненаправленной антенне равен 1,64 (или 2,15 дБ). КНД характеризует предельно возможный выигрыш по мощности, который может дать антенна благодаря своим направленным свойствам в предположении, что в ней полностью отсутствуют потери. В действительности любая антенна обладает потерями и даваемый ею выигрыш по мощности всегда меньше предельно возможного. Реальный выигрыш антенны по мощности относительно гипотетического изотропного излучателя или полуволнового вибратора характеризуется коэффициентом усиления по мощности К р, который связан с КНД соотношением:
