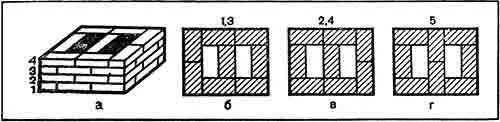

Рис. 86.Кладка трубы при двух спаренных каналах:

а — общий вид трубы; б — кладка нечетных рядов; в — кладка четных рядов; г — кладка пятого ряда

Когда применяют для кладки труб колотый кирпич, то тесаную грань следует располагать наружу, а гладкую — вовнутрь. Это необходимо потому, что при теске кирпича нарушается его структура и на тесаной поверхности образуются мельчайшие трещины, способные легко увеличиваться и разрушаться под действием горячих дымовых газов.

Прежде чем приступить к кладке трубы, следует знать, из каких основных частей она состоит. Насадную трубу всегда устанавливают на печи, то есть на перекрыше, которую не доводят на два-три или более рядов до междуэтажного перекрытия, или на шейке печи, то есть шейке распушки. В шейке печи можно поставить задвижку или, как дополнение, и вьюшку.

Над шейкой печи при подходе к междуэтажному перекрытию кладку уширяют, образуя разделку или распушку толщиной, считая от дыма, 260 или 380 мм. Выкладывают ее в несколько рядов кладки по высоте. Выше распушки по чердачному пространству проходит стояк, то есть ровная часть трубы, которая доводится до самой кровли. Выше кровли выполняют вторую распушку, называемую выдрой, которая нависает на 100 мм над кровлей по всем четырем сторонам. Это нависание обеспечивает отвод стекаемой атмосферной воды на кровлю. Если же этого не сделать, то вода будет стекать по стояку, разрушая его и увлажняя чердачное пространство. Выше выдры кладут шейку трубы такого же сечения по наружным размерам, как и стояк. Дальше кладку уширяют, образуя оголовок. Для предохранения трубы от разрушения над ней устанавливают колпак или флюгарку из кровельной стали, которые, кроме предохранительных функций, еще и улучшают тягу в печах (рис. 87).

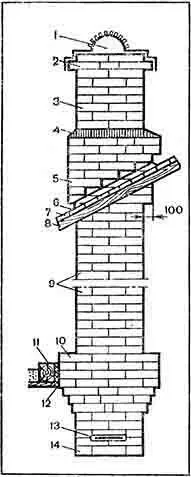

Рис. 87.Труба и ее части:

1 — металлический колпак; 2 — оголовок трубы; 3 — шейка трубы; 4 — цементный раствор; 5 — выдра; 6 — кровля; 7 — обрешетка; 8 — стропила; 9 — стояк трубы; 10 — распушка (разделка); 11 — балка с перекрытием; 12 — изоляция; 13 — дымовая задвижка; 14 — шейка печи

Все выступающие части трубы над кровлей следует покрыть кровельной сталью или обработать цементным раствором, придав ему уклон, обеспечивающий стекание воды. Трубы лучше всего оштукатурить цементно-известковым или цементным раствором и побелить известью. Оштукатуренные трубы служат более длительное время.

Как было сказано выше, сечение каналов дымоходов бывает разным и класть распушку и выдру приходится по-другому, но строго перевязывая швы. Рассмотрим кладку распушки и выдры с каналами разного сечения.

Кладка распушки и выдры с дымовым каналом 140x270 мм(рис. 88). В зависимости от толщины швов размеры канала могут быть на 10 мм меньше. Кладка распушки и выдры рассматривается с таким расчетом, что они по длине и ширине увеличиваются по каждому ряду на 1/ 4кирпича (60–70 мм), что в основном зависит от толщины швов.

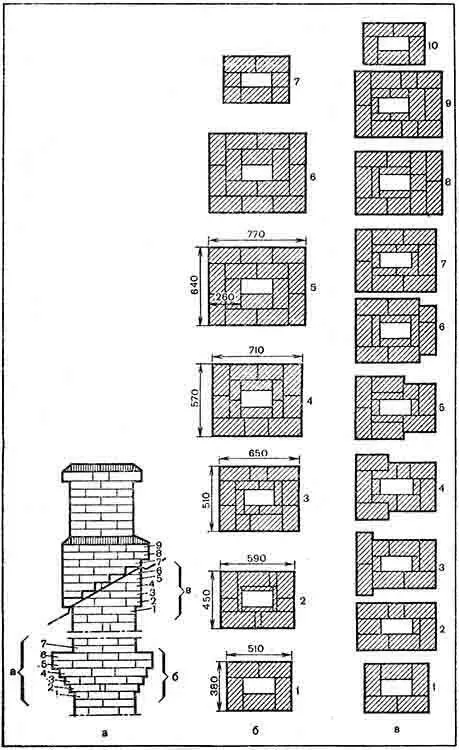

Рис. 88.Кладка распушки и выдры с дымовым каналом 14х27 см:

а — общий вид трубы; б — порядовки распушки; в — порядовки выдры

Кладка распушки начинается на некотором расстоянии от перекрыши печи, на которой обосновывается насадная труба. Это расстояние может состоять из нескольких рядов кладки, часто называмых шейкой печи. В данном случае распушка состоит из шести рядов.

Первый ряд — это шейка трубы, выполненная из пяти кирпичей с размерами дымового канала 140х270 мм и наружными сторонами 510x380 мм.

Второй ряд — это начало распушки с наружными размерами 590x450 мм. Для получения таких размеров в кладку вставляют четверки и половинки кирпича. Внутри распушки для ограничения размеров канала вставляют «пластинки», колотый кирпич толщиной по 30–40 мм. Размер дымового канала во всех рядах кладки распушки остается без изменения.

Третий ряд распушки имеет размеры 650x510 мм. Внутри кладки распушки вставляют «пластинки» кирпича толщиной около 6 см.

Четвертый ряд имеет наружные размеры 710x570 мм. Внутри распушки вставляют кирпичи толщиной 90-100 мм.
