Александр Шепелев - Кладка печей своими руками

Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами необходимо вставить 27´, 28´ и 29´-й ряды.

Отопительная печь (рис. 78) имеет размер: ширину — 1020 мм, длину — 1020, высоту — 2150 мм. На переднюю стенку приходится 1000 ккал/ч, а на остальные — по 950 ккал/ч.

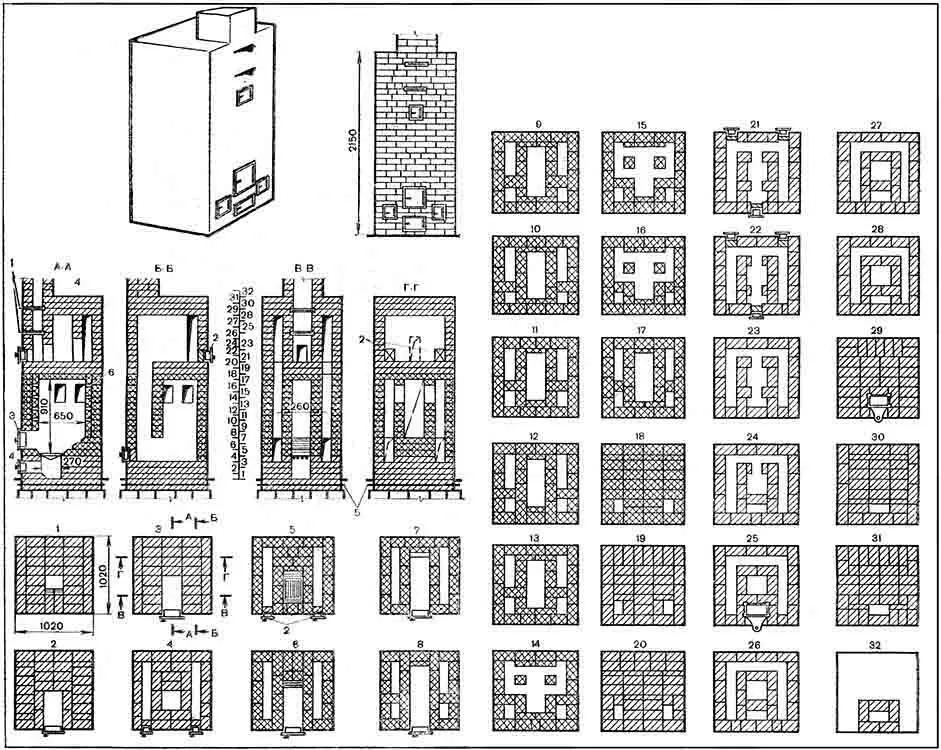

Рис. 78.Отопительная печь, оштукатуренная, с теплоотдачей 3850 ккал/ч:

1 — задвижки; 2 — чистки; 3 — топка; 4 — поддувало; 5 — гидроизоляция; 6 — канал

Материалы: кирпич обыкновенный — 552 штуки; кирпич тугоплавкий — 206 штук; глина обыкновенная — четырнадцать ведер; глина тугоплавкая — 91 кг; песок — тринадцать ведер; колосниковая решетка — 252x300 мм; топочная дверка — 250х205 мм; поддувальная дверка — 250х140 мм; пять прочистных дверок — 130x140 мм; две дымовые задвижки — 240х130 мм; предтопочный лист — 500х700 мм; гидроизоляции (толь) (2 кв. м).

Кладку печи выполняют согласно порядовкам, с тщательной перевязкой швов. Тугоплавкий кирпич можно заменить отборным обыкновенным.

Из разреза А — А видно, что переднюю и заднюю стенки кладут из тугоплавкого кирпича толщиной в 3/ 4(19 см). Один ряд кладки ведут плашмя, другой — на ребро, с утолщенным швом. Если имеется возможность футеровать (облицовывать) топливник тугоплавким кирпичом, то его кладут на ребро. Точно в таком же порядке выполняют стенки из обыкновенного кирпича. Следует помнить, что применение утолщенной кладки из тугоплавкого кирпича связано с высокой температурой в топливнике, быстро разрушающей обычный кирпич.

Практически половину печи кладут из тугоплавкого кирпича. Задвижки ставят в двадцать пятом и двадцать девятом рядах. Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами вставляют еще два ряда кладки двадцать пятого и один двадцать шестого ряда. Трубу выполняют в пять кирпичей с каналом 130x260 мм.

Отопительная печь (рис. 79) имеет размер: ширину — 890 мм, длину — 1140, высоту — 2150 мм. Теплоотдача для каждой стенки не указана.

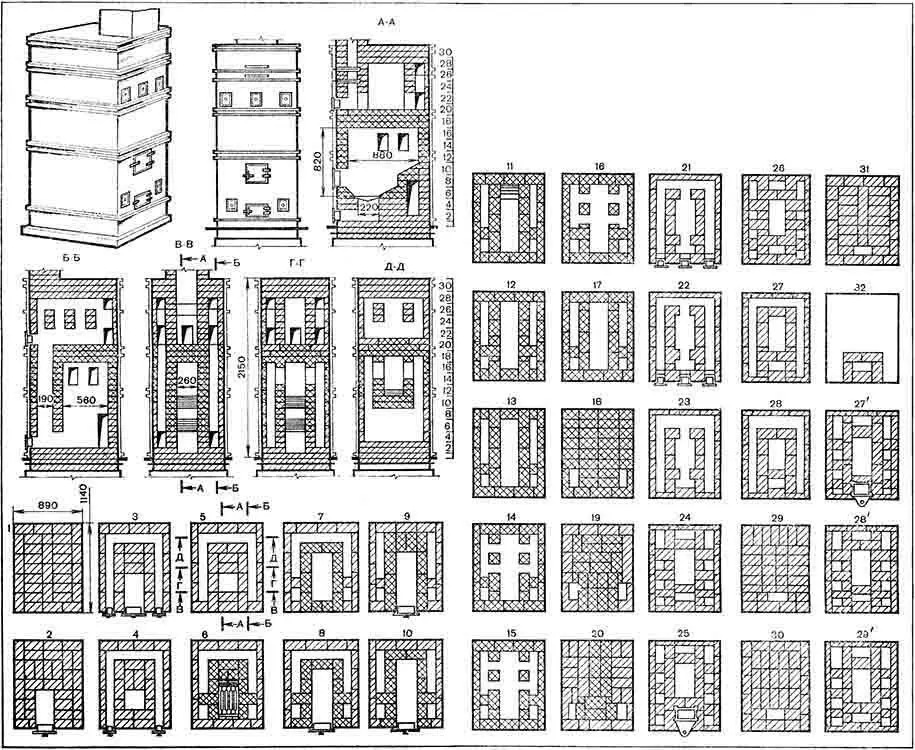

Рис. 79.Отопительная печь в металлическом футляре с теплоотдачей 3920 ккал/ч

Материалы: кирпич обыкновенный — 400 штук; кирпич тугоплавкий — 253 штуки; глина обыкновенная — тринадцать ведер; глина тугоплавкая — 110 кг; песок — двенадцать ведер; топочная дверка — 250x205 мм; поддувальная дверка — 250х140 мм; пять прочистных полудверок — 130х160 мм; две дымовые задвижки — 240x130 мм; колосниковая решетка — 300х252 мм; предтопочный лист — 500х700 мм, кровельная сталь для футляра 10 кв. м, толь 2 кв. м для гидроизоляции.

После изготовления футляра с внутренней и наружной сторон его покрывают огнеупорным лаком. Футляр состоит из нескольких звеньев. Нижнее, или первое, звено делают высотой не более 700 мм. При большей высоте работать в нем при закладке первых рядов очень неудобно. В футляре должны быть тщательно размечены и выполнены места для поддувала, дверок, чисток, задвижек. На внутренней стороне футляра ставят 6-10 кляммер из ленточной стали для крепления футляра к массиву печи. Передние и задние стенки кладут в половину, а боковые — в четверть кирпича.

Первый ряд кладут предварительно и на него надевают футляр или же сперва ставят футляр, а затем выполняют кладку. Кирпич должен прилегать к футляру как можно плотнее и лучше всего на слое глиняного раствора, так как воздушная прослойка между футляром и кладкой сильно снижает теплоотдачу. Кладку ведут согласно порядовкам, со стесыванием кирпича в нужных рядах. Как только будет заполнено кладкой первое звено, на него надевают второе и кладут дальше и т. д. Трубу кладут в пятерик с каналом 260х130 мм. Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами необходимо вставить 27´, 28´ и 29´ ряды.

Отопительная печь (рис. 80) имеет размер: ширину — 1020 мм, длину — 1020, высоту — 2150 мм. Теплоотдача для каждой стенки не указана.

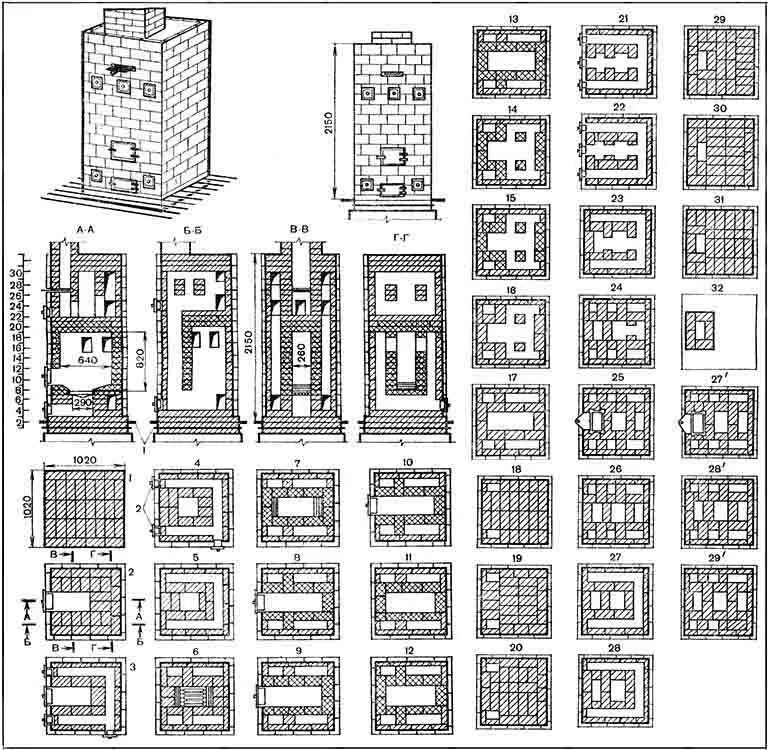

Рис. 80.Отопительная печь изразцовая с теплоотдачей 4150 ккал/ч:

1 — гидроизоляция; 2 — чистки

Материалы: кирпич обыкновенный — 425 штук; кирпич тугоплавкий — 155 штук; глина обыкновенная — четырнадцать ведер; глина тугоплавкая с шамотом — 75 кг; песок — тринадцать ведер; топочная дверка — 250x205 мм; поддувальная дверка — 250х140 мм; шесть прочистных дверок — 130х140 мм; две дымовые задвижки — 240x130 мм; колосниковая решетка — 300х252 мм; предтопочный лист — 500х700 мм; изразцы терракотовые угловые — 52 штуки, то же прямые — 162 штуки, толь для гидроизоляции — 2 кв. м.
