Перед тем как класть печь, сортируют по цвету и размеру изразцы, притачивают отдельные неточности, сортируют кирпич. Прежде всего каждый ряд кладут без раствора, исправляют, разбирают и затем последовательно кладут на растворе. Изразцы крепят в кладке так, как это было описано ранее. Кладку ведут строго по порядовкам, с тщательной перевязкой швов. Трубу кладут в пять кирпичей с каналом 260х130 мм.

Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами вставляют 27´, 28´ и 29´ ряды.

После кладки лицевые поверхности очищают от пыли и грязи, швы между изразцами в зависимости от цвета заполняют белым или подкрашенным гипсовым раствором.

Дымовые трубы служат для отвода продуктов горения и образования тяги в печах. Они делятся на насадные и коренные трубы и стенные каналы или дымоходы.

Насадные трубы устанавливают непосредственно на самой печи, они служат как бы ее продолжением. Лучше их ставить не на печную кладку, а на железобетонную плиту, укладываемую на перекрышу. Толщина плиты должна быть не менее 50 мм и хорошо армирована.

Коренные трубы выполняют в виде отдельного стояка на прочном фундаменте. Они занимают место в помещении и требуют больше кирпича. Их следует применять только тогда, когда невозможно устройство дымоходов или насадных труб. Печи рекомендуется располагать по возможности ближе одна к другой, и конечно, к трубе. В такой трубе делают два-три канала и обязательно один вентиляционный. Категорически запрещается подводить к вентиляционному каналу дымоходы печей.

Стенные дымоходы предусматривают внутри капитальных стен во время их кладки. В исключительных случаях допускается устройство их в наружных стенах, но для этого с внутренней стороны помещения необходимо утолщение в виде пилястры. При этом следует учитывать, что во избежание охлаждения дымохода, который приводит к конденсации паров и ухудшению тяги, от дымохода до наружной поверхности стен должно быть: 2,5 кирпича при стене толщиной в 3 кирпича, 2 кирпича при стене толщиной в 2,5 кирпича и 1,5 кирпича при стене толщиной в 2 кирпича. Чтобы не ослаблять прочность стен, дымоходы нельзя располагать в углах и местах пересечения стен. Если стены из силикатного кирпича, шлакобетона, самана, сырцового кирпича или естественного камня, то дымоходы выполняют из обыкновенного (красного) кирпича толщиной не менее в полкирпича. Стенки и перегородки между дымоходами должны быть также не менее чем в полкирпича.

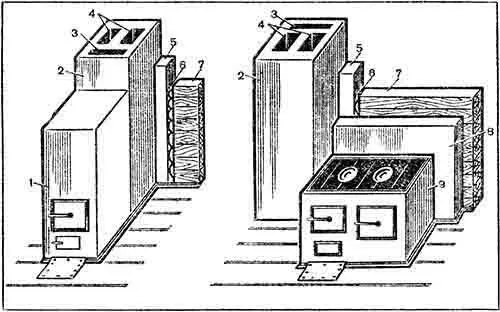

Рис. 81.Коренные трубы с подключенными печами:

1 — печь; 2 — коренная труба; 3 — вентиляционный канал; 4 — дымовые каналы; 5 — разделка; 6 — изоляция из двух слоев войлока, вымоченного в глиняном растворе; 7 — стена; 8 — кирпичная стенка; 9 — плита

На рисунке 81 показаны коренные трубы и присоединение к ним в отдельности печи и плиты — кухонного очага. Если же к одному дымоходу присоединить две печи, и особенно на разных этажах, то возможен перебой тяги верхних печей печами нижнего этажа. В исключительных случаях допустимо присоединение к одному дымоходу двух печей, находящихся на одном этаже. Для этого в общем канале выполняют рассечку, то есть перегородку высотой от 750 до 1000 мм (рис. 82), или присоединяют печи на разных уровнях. Это делают для того, чтобы не получилось встречного движения дымовых газов. При этом надо помнить, что размер общего дымового канала должен быть не менее 140x270 мм.

Рис. 82.Присоединение двух печей к одному дымоходу:

1 — от одной печи; 2 — от другой

Когда коренная труба или стенные дымоходы находятся на некотором расстоянии от печей, то последние подключают к дымоходам с помощью патрубка или перекидного рукава (горизонтального дымового канала), выложенного из кирпича в футляре из кровельной стали длиной не более 2000 мм (рис. 83).

Рис. 83.Перекидной рукав:

1 — угловая сталь; 2 — кирпич; 3 — кровельная сталь; 4 — чистка

Перекидной рукав выполняют на балочках из угловой стали, которые опираются одними концами на стенку с дымоходами или на коренную трубу, другими — на стенку печи. Стенки и дно рукава выкладывают из кирпича на ребро (четверть кирпича), а перекрышу или верх рукава — из двух рядов кладки кирпича плашмя.
