Пятый ряд кладут полностью из целого кирпича.

Шестой ряд такой же, как и пятый, только строго соблюдают перевязку швов. При увеличении высоты распушки пятый и шестой ряды чередуют.

Седьмой ряд — это начало кладки стояка трубы в пять кирпичей. Его доводят на один-два ряда выше уровня кровли, а затем возводят выдру.

Ее кладут на стояке с тщательной перевязкой швов. Эта кладка рассматривается девятью рядами. Каждый ряд выступает вперед на 1/ 4кирпича. В середине, то есть внутри выдры около дымового канала, вставляют кирпичные пластинки такой толщины, чтобы они не уменьшали и не увеличивали размеры канала.

Первый ряд кладут в пять кирпичей. Он является стояком.

Второй ряд увеличивает только кладку по длине с выступом по 1/ 4кирпича на обе стороны, для чего приходится вставлять половину и трехчетверку, а внутри выдры в канале ставить пластинку из кирпича.

Третий ряд кладут так, что его длина остается без изменений, а ширина с одной стороны (нижней части выдры) увеличивается всего на половину кирпича для образования свеса.

Четвертый ряд кладут, как показано. Свес увеличивается и с боковых сторон.

Пятый ряд выполняют, как показано в порядовке.

Шестой ряд выкладывают так, что свес с боковых сторон удлиняется. Его ширина и длина равняются двум кирпичам.

Седьмой ряд полностью завершает кладку свеса по трем сторонам.

Восьмой ряд кладут согласно порядовке и у него выпускают свес с последней четвертой стороны.

Девятый ряд кладут, как восьмой, с тщательным соблюдением перевязки швов.

Десятый ряд показывает кладку шейки трубы в пять кирпичей. Выложив полностью шейку трубы, приступают к оголовку, кладка которого не представляет труда, так как выполняется таким же порядком, как распушка.

В рассмотренном варианте кладки выдры следует обратить внимание на то, что ее правая сторона, начиная со второго ряда, уширяется на четверть кирпича по сравнению с кладкой стояка. Можно этого и не делать, а оставить ее такой же, как стояк. Это будет рассмотрено ниже.

Чтобы обеспечить сток воды с оголовка трубы и выдры и предохранить их от быстрого разрушения, на них наливают цементный раствор, разравнивают его так, чтобы он имел скос, и заглаживают.

Кладка распушки с дымовым каналом 270х270 мм(рис. 89), с толщиной стенок в 380 мм, считая «от дыма», мало чем отличается от ранее рассмотренного варианта. Требуется также тщательная перевязка швов и укладка частей кирпича разной толщины: четверки, половинки, трехчетверки.

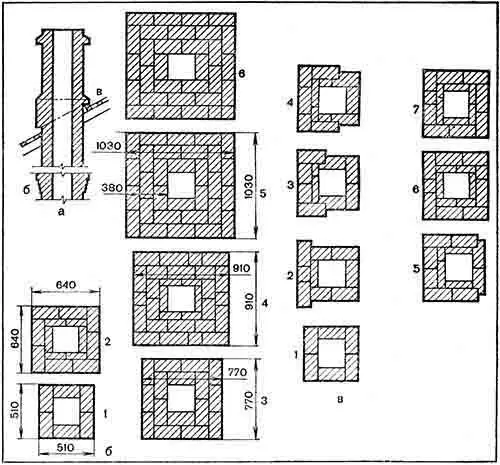

Рис. 89.Кладка распушки и выдры с дымовым каналом 27х27 см:

а — общий вид трубы; б — порядовки распушки; в — порядовки выдры

Первый ряд — это шейка трубы, выполненная из шести кирпичей с наружным размером 510x510 мм, с дымовым каналом 270х270 мм.

Второй ряд — это начало распушки с наружными размерами 640x640 мм. Кладку ведут из целого кирпича, только для внутренней части распушки кирпич приходится колоть по длине на две части.

Третий ряд с наружными размерами 770х770 мм полностью кладут из целого кирпича.

Четвертый ряд с наружными размерами 910x910 мм кладут с применением целого кирпича и его частей.

Пятый ряд с наружными размерами 1030x1030 мм выкладывают из целого кирпича.

Шестой ряд такой же, как и пятый, только перевязка швов другая. При необходимости увеличить по высоте распушку выкладывают поочередно пятый и шестой ряды.

Седьмой ряд похож на первый и является стояком трубы.

Выдрукладут на стояке в шесть кирпичей. Состоит она из семи рядов.

Первый ряд — это стояк трубы, выполненный в шесть кирпичей.

Второй ряд — первый ряд кладки выдры с уширением с одной стороны для образования свеса.

В третьем ряду кирпичи для свеса укладывают с двух боковых сторон.

В четвертом ряду свес на боковых сторонах удлиняют и доводят до полутора кирпичей.

Пятый ряд похож на третий, с длиной свеса с каждой стороны до двух кирпичей.

Шестой ряд полностью заканчивает оформление свеса. Внутри выдры укладывают по 1/ 4кирпича, то есть не уменьшая размеры дымового канала.

Седьмой ряд похож на шестой, только разница в перевязке швов. Толщина свеса при этом становится равной двум рядам кладки. Если требуется увеличить высоту выдры, то последние два ряда чередуют.

Выше выдры кладут шейку трубы в шесть кирпичей, над которой выполняют оголовок.
