Следует указать на то, что при кладке выдр некоторым кирпичам приходится придавать нужную форму, выкалывая их местами.
Из рассмотренных двух примеров кладки распушки и выдры видно, что кладка из кирпича — работа достаточно сложная. Легче всего их выполнить из железобетона.
Для арматуры применяют 5-7-миллиметровую стальную (железную) проволоку из расчета по четыре-пять прутков на каждую сторону плиты. Два прутка арматуры должны обязательно лежать на кирпичной кладке.
Плиту для распушки или выдру можно изготовить на месте их нахождения или отдельно с последующей укладкой. В том и другом случае необходимо сделать опалубку. При изготовлении изделия на месте опалубку крепят как можно прочнее. Ширина каждой стороны опалубки должна быть минимум 250 мм «от дыма», но лучше оставлять 380 мм. Это более надежно. По краям опалубки прибивают бруски или доски так, чтобы они поднимались над опалубкой на нужную толщину плиты (под распушку не менее 50 мм). В канале трубы следует вставить доску или фанеру, чтобы в канал не попал бетон.
Работу выполняют так. Устанавливают и крепят опалубку. Готовят нужное количество арматуры. Приготовляют бетон или цементный раствор. Чтобы бетон или раствор сильно не прилипали к опалубке, ее можно покрасить жидким глиняным раствором. На опалубку накладывают слой бетона или раствора, равный половине толщины будущего изделия, хорошо уплотняют его и укладывают арматуру так, чтобы она находилась от краев плиты не менее 2 см. Затем укладывают оставшийся материал, хорошо уплотняют его и выравнивают (рис. 90). Кладку стояка трубы на плите ведут обычно. Чтобы кирпич прочно не схватился с бетоном, последний по месту его укладки покрывают тонким слоем глиняного раствора или просто кладку ведут на растворе. Опалубку следует снимать не ранее чем через три недели.

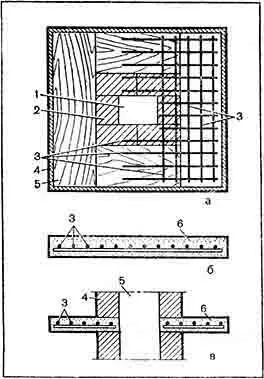

Рис. 90.Изготовление железобетонной выдры:
а — опалубка с расположенной арматурой; б — разрез плиты; в — плита в печной кладке; 1 — дымоход; 2 — печная кладка; 3 — арматура; 4 — бортики; 5 — опалубка; 6 — плита
Изготовленная плита служит опорой для распушки, которую выполняют из кирпича, не связывая ее с кладкой трубы.
Плиту нужных размеров можно изготовить и предварительно, но следует знать, что 1 кв. м плиты толщиной в 10 мм весит около 25 кг.
Чтобы распушка была легче, можно поступить так. Изготовляют четыре плиты такого размера, чтобы облицовать ими (укрепить на глиняном растворе) трубу, и четыре плиты бортовые, установив их по краям поддерживающей плиты, прочно скрепив и промазав все щели. Высота плит должна быть 250–300 мм. Полученный таким образом «ящик» заполняют кирпичной кладкой, топливным шлаком или шлаком, смешанным с глиной, или известью, или песком, или сухой землей без растительных примесей (рис. 91). Намного лучше бортовые ограждения делать из двух половинок. Но можно плиту изготовить сразу с бортами.
Рис. 91.Изготовление распушки с заполнителем:
1 — печная кладка; 2 — железобетонная плита; 3 — бортовая плита; 4 — заполнитель; 5 — облицовочные плиты вокруг трубы; 6 — дымоход
Выдру делают или в виде ровной плиты толщиной 20–30 мм, или плиты с откосами (с уклоном). Плиту хорошо армируют. Она должна нависать над трубой по всем сторонам не менее чем на 100 мм. Внизу выдры обязательно устраивают слезники, то есть желобки глубиной не менее 5 мм, располагая их от краев на 10–15 мм (рис. 92). Они предохранят глиняный раствор от размывания, чердачное перекрытие — от увлажнения.
Рис. 92.Изготовление железобетонной выдры:
а — выдра в плане; б — положение выдры на трубе; 1 — слезник; 2 — выдра; 3 — печная кладка
Кирпичные трубы выше кровли следует оштукатурить цементно-известковым или цементным раствором, а также на 50-100 мм ниже кровли.
Выдру, шейку и оголовок можно сделать из монолитного или сборного железобетона толщиной от 30 до 50 мм.
Еще раз напоминаем, что кирпичные и другие трубы необходимо не реже одного, лучше двух раз в году осматривать и в случае обнаружения дефектов тут же их исправлять.
