В процессе установки их проверяют на вертикальность и горизонтальность всего ряда. Если имеются отклонения, их выравнивают (рис. 94). Вертикальные швы между изразцами должны вплотную примыкать друг к другу без заполнения их раствором. Горизонтальные швы заполняют раствором. Установив первый промежуточный изразец, примыкающий к угловому, его придерживают рукой и заполняют промежуток между румпами раствором, вдавливая в него куски красного кирпича как можно плотнее друг к другу, чтобы между ними не было зазоров. Если будут зазоры (трещины), то в дальнейшем между ними окажется воздух (воздушные мешки), снижающий нагревание облицовки. Между двумя изразцами образуется валик глиняного раствора, удерживающий изразцы на месте. В установленные два изразца через отверстия в румпах ставят штыри из стальной проволоки толщиной 4–5 мм, длиной на 20–30 мм больше высоты румп. Чтобы штыри не могли опуститься вниз, их верхний конец загибают, и они таким образом опираются на румпу. Для более плотного сжатия изразцов друг с другом головки двух соседних штырей обматывают три раза мягкой печной проволокой. В промежуток между румпами в полученную проволочную связку вставляют гвоздь и скручивают ее, сжимая все изразцы друг с другом.

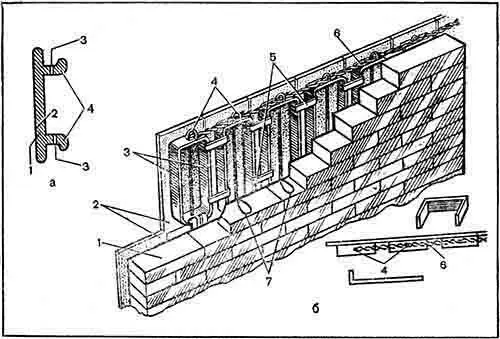

Рис. 94.Облицовка печи изразцами:

а — детали изразца: 1 — пластина; 2 — лицо; 3 — отверстия для штырей; 4 — румпа;

б — крепление изразцов: 1 — кирпич; 2 — изразцы; 3 — румпа; 4 — штыри; 5 — скобы; 6 — проволочная вязка; 7 — петли

Снизу и по боковым сторонам на румпы надевают скобы, изготовленные из пачечной стали толщиной 2 и шириной 15 мм. Заготовки для скоб нарезают по 100 мм. Скобы надежны только тогда, когда они сделаны из достаточно твердой (пружинящей) стали и в процессе надевания на румпы требуются значительные усилия на раздвигание их концов. Если скобы не отвечают этим условиям, то применение их бесполезно.

Для закрепления изразцов в кирпичной кладке печи на каждый штырь необходимо крепить по два куска печной проволоки для образования мочек в виде петли или с концами-усами (вилкой).

Ставят их по две-три штуки на штырь на одном уровне с рядом кладки, то есть против шва для последующего зажима верхними рядами кирпича. Концы проволоки загибают за кладку.

Нижние части румп заполняют без пустот глиняным раствором с укладкой хорошо смоченного в воде щебня из красного кирпича. Щебень из огнеупорного кирпича применять нельзя: он при нагревании расширяется гораздо больше изразцов и может порвать их. Первый ряд печной кладки укладывают вплотную к облицовке, заполняя пустоты глиняным раствором. Против этого ряда к штырям крепят мочки и кладут их на уложенный кирпич для последующего защемления кладкой. Выложив первый ряд, приступают к дальнейшему заполнению пустот в румпах и пространства между ними и выполняют кладку.

В верху румп ставят еще мочки и заделывают их кладкой. Конечно, мочки мешают в работе, если их закрепить заранее. Лучше всего их ставить в процессе кладки.

Выполнив полностью всю облицовку, поверхность печи обтирают, удаляют грязь и глину, приготовляют жидкое гипсовое тесто и смазывают им облицовку, особенно швы. Как только гипс слегка схватится, его удаляют чистой тряпкой, а вместе с ним и прилипшую грязь. Гипс остается только в швах. Если после тряпки протереть печь мягкой бумагой, то изразцы станут еще чище, так как бумага снимет возможно незаметные следы гипса. Оставшийся в швах гипс высыхает и становится белым.

Изразцы кладут одновременно с кладкой печи. По санитарным требованиям, печь должна нагреваться до температуры 70 °C, а облицованная изразцами — до 90 °C, повышая тем самым теплоотдачу печи 1 кв. м на 150 ккал/ч. Это допустимо потому, что пыль с печи легко удаляется и при нагревании последняя не сгорает и не издает запаха.

Печная кладка, выполненная в футлярах, имеет гладкие стенки, газонепроницаема и соответственно очень прочная.

Футляры изготавливают из кровельной стали массой не менее 5 кг в листе для прямоугольных печей и не менее 4 кг — для круглых.

Они состоят из отдельных звеньев (царг) высотой 700 мм, называемых бураками. Чаще всего в футлярах кладут печи в 1/ 4кирпича. Отделанные таким образом печи имеют недостаток. Стальные футляры легко продавливаются, образуя вмятины, и внешний вид печи становится непривлекательным. Особенно это заметно на печах квадратной и прямоугольной формы. Для придания футлярам жесткости применяют гофрированную сталь, которая лучше сохраняет форму.
