Такие трубы часто ставят вместо кирпичных. Они прочны, легки и не имеют швов. Их устанавливают на кирпичной кладке или бетонной плите простого, а лучше специального изготовления, где для трубы делают выемку или муфту.

Площадь отверстия трубы должна соответствовать площади дымового канала печи. Плиту под трубу желательно выполнить из железобетона, квадратной формы, монолитной или сборной, состоящей из двух половинок. По краям плиты устраивают борта нужной высоты для образования распушки. Пространство между трубой и бортами заполняют кирпичом, шлакобетоном, песком, землей и т. д. Установленную трубу следует прочно закрепить на чердаке.

Выдру для такой трубы выполняют квадратной или круглой формы, монолитной или сборной, из двух половинок, которые прочно скрепляют после установки на трубе и хорошо промазывают швы цементным раствором. Под выдрой также устраивают слезник (рис. 93).

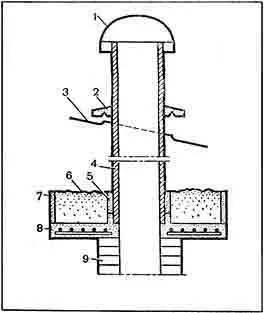

Рис. 93.Асбестоцементная труба:

1 — колпак; 2 — выдра; 3 — кровля; 4 — труба; 5 — облицовка трубы; 6 — заполнитель; 7 — бортовая плита; 8 — плита; 9 — печная кладка

Чтобы выдра прочнее держалась на трубе и не опускалась вниз, под ней ставят цементную муфту или же намазывают раствор толстым слоем только под выдрой. Желательно трубу под штукатурку слегка насечь или сделать рашпилем двух-, трехмиллиметровые запилы. Так же рекомендуется подготовить место и под монолитную выдру. Верх выдры делают с наклоном, а шов между ней и трубой промазывают цементным раствором. На верх трубы лучше всего надеть колпак.

К недостатку асбестоцементных труб можно отнести только то, что они тонкостенны, быстро нагреваются и остывают, а это может привести к образованию конденсата. Поэтому такие трубы как над крышей, так и часть, находящуюся в чердачном пространстве, утепляют.

Способы утепления труб могут быть различны.

Оштукатуривание.Кирпичные трубы осматривают, если надо, ремонтируют, а затем оштукатуривают известково-шлаковым раствором, с небольшой добавкой цемента. Толщина штукатурки — 50–70 мм. Шлак должен быть мелкий, просеянный, не крупнее 5 мм и обязательно промытый. Удержать штукатурку такой толщины тяжело, она часто будет отваливаться. Поэтому трубу надо подготовить, устроив вокруг нее арматуру или натянуть сетку, но так, чтобы сетка и арматура находились в толще штукатурки, то есть они должны отступать от трубы на 20–30 мм. Для армирования применяют проволоку толщиной от 5 до 10 мм, располагая через 10 мм друг от друга и оплетая их тонкой проволокой, располагая ее через 15–20 мм. Перед оштукатуриванием трубу смачивают водой.

Сперва наносят тонкий слой жидкого раствора (обрызг), а затем три — пять слоев тестообразного раствора. Последний слой хорошо разравнивают и затирают. После высыхания возможные трещины разрезают, замазывают и затирают, а затем белят известковой или меловой краской.

Облицовка шлакобетонными плитами.Изготовляют плиты нужной длины, ширины, толщиной 40–50 мм. Для прочности их можно армировать. Облицовывают трубу плитами, закрепляя их проволокой, а швы тщательно промазывают гипсовым раствором.

Облицовка железобетонными плитами.Их изготовляют толщиной до 20–25 мм, хорошо армируя. Размер их должен быть такой, чтобы после установки между ними и трубой было пространство 50–70 мм по всем сторонам. Устанавливают плиты вокруг трубы, скрепляют проволокой, а пространство засыпают сухими несгораемыми теплоизоляционными материалами (шлаком, керамзитом).

Закрытие щитами.Изготовляют деревянный каркас из теса нужной длины, а ширину берут такую, чтобы после установки он находился от наружных стенок трубы на расстоянии 100–120 мм.

Каркас облицовывают шифером и обитой стороной их ставят к трубе, прочно скрепляя между собой. Промазывают швы, а верх под кровлей закрывают плитками из гипса или бетона, также промазав все щели.

Пространство между щитами и трубой можно засыпать несгораемыми теплоизоляционными материалами.

Точно так же утепляют и асбестоцементные трубы.

Независимо от применяемых несгораемых материалов утепленные трубы следует периодически осматривать и тут же исправлять даже самые незначительные дефекты.

При осмотре облицовку, щиты и каркас снимают.
