Очаги (скопления) пор формируются при нарушении режима сварки, применении электродов с некачественным покрытием или загрязненности кромок.

Меры предотвращения пористости содержатся в уже названных причинах, хотя есть и другие. Например, использование обратной полярности при работе на постоянном токе, снижение температуры расплавленного металла сварочной ванны, устранение неметаллических включений в металле и др.

8. Трещины (рис. 99), которые представляют собой наиболее опасные дефекты швов. Они могут быть продольными или поперечными и возникать как в наплавленном, так и в основном металле.

Трещины образуются, когда в металле формируются напряжения в результате неравномерного нагревания и охлаждения, когда происходят усадка и изменения величины зерен металла и их расположения; когда сварка ведется при низкой температуре; когда соединяются в жестко зафиксированных изделиях или конструкциях конструкционные и легированные стали и проч. Трещины подлежат обязательному устранению: их вырубают и повторно заваривают.

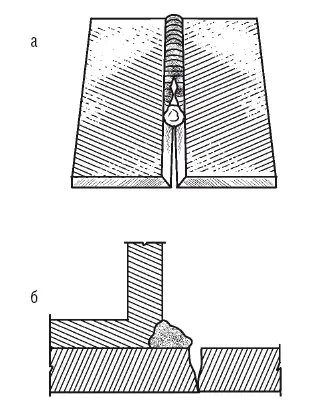

Рис. 99. Трещины: а – в наплавленном металле шва; б – в зоне термического влияния

К группе внутренних дефектов относятся следующие:

1. Трещины. Причины их появления и способы ликвидации такие же, что и при образовании и устранении наружных трещин.

2. Непровары корня шва и кромки (рис. 100). Это серьезный дефект, который выглядит как несплавление электродного металла с основным.

Помимо того, что в зоне непровара прочность шва резко ухудшается, здесь образуются очаги напряжения, снижающие сопротивляемость шва внешним нагрузкам при эксплуатации изделия или конструкции.

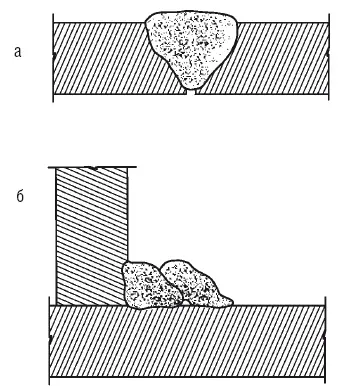

Рис. 100. Непровар: а – корня сварного шва; б – кромки

Причины непровара различны, среди них могут быть недостаточный ток, низкая мощность горелки, несоответствующий прогрев металла при ускоренном манипулировании электродом или горелкой, проникновение в шов шлака или пленки окислов, малый угол скоса кромок, некачественная подготовка кромок к сварке.

Как и в предыдущем случае, непровар аккуратно вырубают, после чего снова заваривают дефектный участок, предварительно выяснив причину непровара;

3. Поры, возникающие при поглощении жидким металлом газов, которые не успели полностью выделиться в процессе работы.

Другая причина порообразования – выкрашивание каплевидных

включений металла и шлака, поскольку мельчайшие капли металла, покрытые пленкой окислов, попав в сварочную ванну, не сплавляются с металлом шва.

Наличие пор приводит к тому, что шов становится проницаемым и разрушается под воздействием газов и жидкостей.

Поры подлежат вырубанию и повторному завариванию, а при газовой сварке – проковке.

4. Шлаковые включения, проникающие в металл при ведении сварки длинной дугой и окислительным пламенем.

Как и поры, они негативно отражаются на сечении шва, снижая его прочность.

Чтобы обеспечить высокое качество и прочность сварных соединений, весь технологический процесс сварки необходимо тщательно отслеживать.

Причем делать это нужно на всех этапах, включая:

✓ предварительный контроль, подразумевающий проверку сварочных материалов (флюсов, электродов, проволоки и проч.), оборудования, инструментов и др.;

✓ операционный контроль, во время которого определяются подготовленность изделий под сварку, ее соответствие стандартам и техническим условиям, качество присадок и состояние

контрольно-измерительной аппаратуры, а также контролируются режимы сварки и соблюдение технологии наложения сварных швов;

✓ контроль уже готовых соединений, который осуществляется после завершения сварочных работ или термической обработки изделия.

Методы контроля выполненных соединений и швов бывают разрушающими и неразрушающими. Они указаны в ГОС Тах и классифицируются на несколько видов:

1) внешний контроль, с помощью которого обнаруживаются наружные дефекты сварных швов (подрезы, трещины, неравномерность швов по высоте и ширине, поры, непровар корня шва и др.). Для этого прибегают к визуальному осмотру, который может

проводить с применением лупы с десяти– или двадцатикратным увеличением (при этом можно заметить волосяные трещины и мельчайшие поры) или без нее. Для проверки размеров сварных швов используют шаблоны и универсальный измерительный инструмент;
