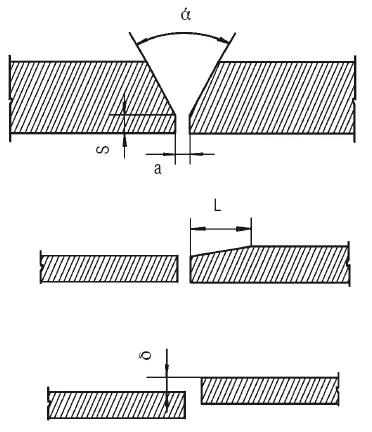

Рис. 89. Элементы подготовки кромо

✓ зазор между соединяемыми кромками (a). От правильности установленного зазора и подобранного режима сварки зависит, насколько полным будет провар по сечению соединения при формировании первого (корневого) слоя шва;

✓ притупление кромок (S), необходимое для того, чтобы придать процессу наложения корневого шва определенную устойчивость. Игнорирование этого требования приводит к пережогу металла при сварке;

✓ длина скоса листа в том случае, если имеется разница по толщине (L). Этот элемент позволяет обеспечивать плавный и постепенный переход от более толстой детали к тонкой, что снижает или устраняет риск концентрации напряжений в сварных конструкциях;

✓ смещение кромок по отношению друг к другу (δ). Поскольку это снижает прочностные характеристики соединения, а также способствует непровару металла и образованию очагов напряжений, ГОСТом 5264–80 установлены допустимые нормы, в частности смещение должно составлять не более 10 % толщины металла (максимум 3 мм).

Таким образом, при подготовке к сварке необходимо выполнить следующие требования:

✓ очистить кромки от загрязнений и коррозии;

✓ снять фаски соответствующего размера (по ГОСТу);

✓ установить зазор в соответствии с ГОСТом, разработанным для того или иного типа соединения.

О некоторых видах кромок уже говорилось ранее (хотя они и рассматривались в другом аспекте) при описании стыковых соединений, но тем не менее необходимо еще раз заострить на этом внимание (рис. 90).

Выбор того или иного вида кромок определяется рядом факторов:

✓ способом сварки;

✓ толщиной металла;

✓ способом соединения изделий, частей и проч.

Для каждого способа сварки разработан отдельный стандарт, в котором указаны форма подготовки кромок, размер шва и допустимые отклонения. Например, ручная дуговая сварка осуществляется по ГОСТу 5264–80, контактная – по ГОСТу 15878–79, электрошлаковая – по ГОСТу 15164–68 и т. д.

Рис. 90. Виды кромок, подготовленных к сварке: а – со скосом обеих кромок; б – со скосом одной кромки; в – с двумя симметричными скосами одной кромки; г – с двумя симметричными скосами двух кромок; д – с криволинейным скосом двух кромок; е – с двумя симметричными криволинейными скосами двух кромок; ж – со скосом одной кромки; з – с двумя симметричными скосами одной кромки

Кроме того, имеется стандарт на графическое обозначение сварного шва, в частности ГОСТ 2.312–72. Для этого используется наклонная линия с односторонней стрелкой (рис. 91), которая указывает участок шва.

Характеристика шва, рекомендованный способ сварки и иная информация представлены над или под горизонтальной полкой, соединенной с наклонной линией-стрелкой. Если шов видимый, т. е. находится на лицевой стороне, то характеристика шва дается над полкой, если невидимый – под ней.

Рис. 91. Графическое обозначение сварных швов

К условным обозначениям сварного шва относятся и дополнительные знаки (рис. 92).

Для различных видов сварки приняты буквенные обозначения:

✓ дуговая сварка – Э, но поскольку этот вид наиболее распространенный, то в чертежах буква может и не указываться;

✓ газовая сварка – Г;

✓ электрошлаковая сварка – Ш;

✓ сварка в среде инертных газов – И;

✓ сварка взрывом – Вз;

✓ плазменная сварка – Пл;

✓ контактная сварка – Кт;

✓ сварка в углекислом газе – У;

✓ сварка трением – Тр;

✓ холодная сварка – Х.

При необходимости (если реализуется несколько способов сварки) перед обозначением той или иной разновидности располагают буквенное обозначение используемого способа сварки:

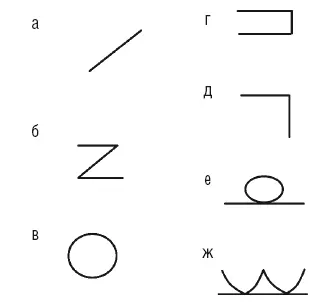

Рис. 92. Дополнительные обозначения сварного шва: а – прерывистый шов с цепной последовательностью участков; б – прерывистый шов с шахматной последовательностью участков; в – шов по замкнутому контуру; г – шов по незамкнутому контуру; д – монтажный шов; е – шов со снятым усилением; ж – шов с плавным переходом к основному металлу
