Евгений Симонов - Строительство дома быстро и дешево

При кладке на растворах с противоморозными добавками кирпич и камень должны быть очищены от снега и наледи. Кладку ведут теми же способами, что и при положительной температуре, соблюдая требования к температуре используемого раствора.

При морозе до -15 °C кладку ведут на растворах с добавкой нитрита натрия (5–10 % массы цемента). Способность к укладке у таких растворов сохраняется при данной температуре в течение 1,5–3 часов.

При морозах до -30 °C в растворы добавляют поташ (5–10 % от массы цемента) и замедлитель схватывания, в качестве которого используется сульфитно-дрожжевая бражка. Такой раствор схватывается очень быстро, поэтому максимальное время использования одной порции — 1 час. Растворы с добавлением поташа не рекомендуется использовать при возведении зданий из силикатного кирпича, так как это вещество способно вызывать коррозию силикатов.

Электропрогрев кладки имеет смысл использовать лишь в некоторых случаях: при малых объемах работ или при кладке наиболее нагруженных простенков и столбов нижних этажей многоэтажных зданий. Для таких работ подходят цементные растворы марки не ниже 50. В процессе работы в швы кладки помещают пластинчатые электроды, которые затем подключаются к электросети напряжением 220–380 В. В армированной кладке столбов в качестве электродов используются стальные сетки. Электрический ток, проходящий через растворные швы, нагревает их до температуры +30… +35 °C, ускоряя тем самым процесс твердения. Электропрогрев кладки продолжают до тех пор, пока раствор не наберет 20 % марочной прочности.

Использование ячеистых бетонных блоков гарантирует теплосбережение, пожаробезопасность и быстрые темпы работ (рис 5.22). Дом из этого материала обойдется дороже деревянного, но дешевле кирпичного.

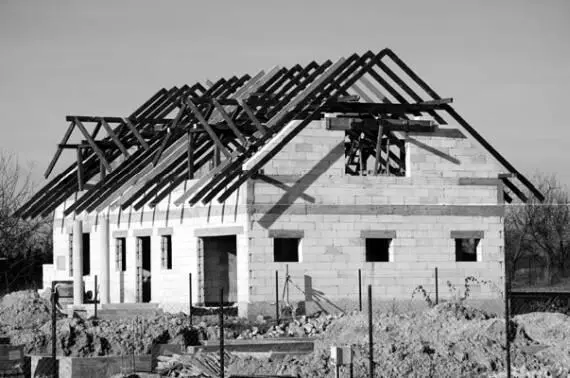

Рис. 5.22. Возведение стен из легких бетонных блоков

В строительстве используют пенобетон, газобетон, газопенобетон.

Пенобетон — легкий строительный материал, его удельный вес — от 300 до 700 кг/м 3. Стандартный блок из ячеистого бетона плотностью 500 кг/м 3и размером 600 × 250 × 400 мм имеет массу до 30 кг и может заменить в ограждающей стене толщиной 400 мм 30 кирпичей, вес которых составляет 180 кг.

Пенобетон не гниет и не стареет; в отличие от сооружений из обычного бетона или кирпича, он «дышит». Данный материал способен регулировать влажность воздуха в помещении, поэтому полностью исключается вероятность появления на нем каких-либо грибковых образований и плесени. Есть у пенобетона еще одна интересная особенность: чем старше он становится, тем большую прочность приобретает.

От газобетона пенобетон выгодно отличается тем, что не впитывает влагу, в то время как газобетон очень гигроскопичен, и если не принять специальных мер, то в доме из газобетона будет пахнуть сыростью, трескаться и отваливаться штукатурка.

Пенобетон изготавливают из смеси цемента, извести, гипса и алюминиевого порошка. Для придания ему дополнительных свойств могут вводиться специальные добавки. Полученную смесь формуют и разрезают на готовые кирпичи-камни.

Большой объем кирпичей из пенобетона и их малый вес означают высокую скорость строительства (табл. 5.5).

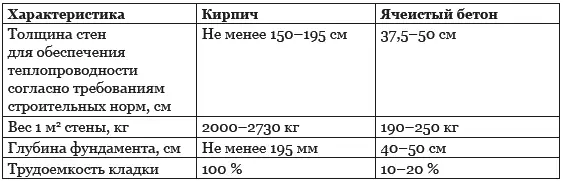

Таблица 5.5. Сравнительная характеристика стеновых материалов

К плюсам пенобетона относится хорошая звукоизоляция (так что если в вашей семье планируется обучение детей музыке, подумайте о пенобетоне). Затраты на отопление в доме из ячеистого бетона ниже на 20–40 % по сравнению с кирпичным домом. При желании можно обойтись без внутренних штукатурных работ — так высока точность геометрических размеров блоков пенобетона. Внутренняя штукатурка стоит очень недешево (от $5 до 10 за м 2), ее исключение позволяет существенно сэкономить.

К недостаткам ячеистого бетона можно отнести его слабую стойкость к механическим воздействиям. Однако в этом есть и положительная сторона. Так, пенобетон легко обрабатывается любым режущим инструментом. Он легко пилится и штрабится (рис. 5.23).

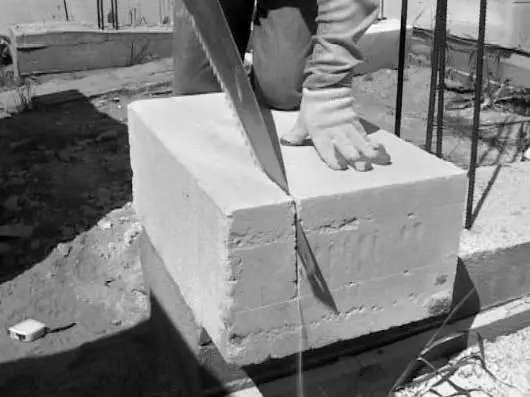

Рис. 5.23. Обработка пенобетона режущим инструментом
