Евгений Симонов - Строительство дома быстро и дешево

Чтобы при минусовой температуре можно было продолжать строительство, используются специальные приемы кладки, в частности применение противоморозных добавок, электропрогрев и кладка замораживанием.

Кладка замораживанием производится на открытом воздухе. Камни не подогреваются, но с них счищается снег и наледь. Раствор перед использованием подогревается. На морозе раствор замерзает и в таком состоянии находится до тех пор, пока температура окружающей среды не повысится (весной или при искусственном обогреве). Однако итоговая прочность кладки не всегда становится такой, как могла бы быть, если бы раствор не был заморожен. Это зависит от вида, марки раствора и температурных условий.

Каменные конструкции при оттаивании имеют склонность к деформированию, так как в этот период раствор сжимается вышележащими слоями кладки. В результате стены дают осадку (до 2 мм на 1 м высоты кладки). Такая осадка не представляет опасности, если она равномерна по всему сечению конструкции. Но и в естественных условиях, и при искусственном отогреве она происходит неравномерно. Поэтому обеспечивать прочность и устойчивость конструкций необходимо как в процессе кладки, так и до оттаивания раствора.

Технология кладки при низких температурах имеет свои особенности. Кирпич, как и другие стеновые материалы, перед укладкой очищают от снега и наледи. Раствор доставляют к месту укладки подогретым либо изготавливают на месте, используя подогретую воду (до 80 °C) или подогретый песок (до 60 °C) (табл. 5.4).

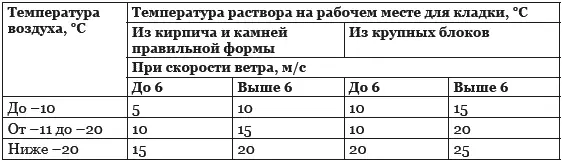

Таблица 5.4. Температура кладочного раствора при низкой температуре воздуха

ВНИМАНИЕ

Если готовый раствор остыл, его нельзя разбавлять горячей водой. Это лишь добавит замерзшему раствору пор, заполненных льдом, и при оттаивании он не наберет необходимой прочности. Если раствор замерз до начала схватывания, его нужно возвратить на растворный узел для переработки.

Раствор наносят небольшими порциями — на два-три кирпича, — чтобы он не успевал смерзнуться. Кирпич и керамические камни укладывают с соблюдением толщины швов, установленной для летней кладки (горизонтальные — 10–15 мм, вертикальные — 8–15 мм). Если работа на какое-то время прерывается, необходимо следить за тем, чтобы вертикальные швы верхних рядов кладки были заполнены раствором. Выложенные конструкции укрывают толем или кирпичом без раствора.

Существуют специальные приемы, позволяющие повысить общую устойчивость кладки:

♠ укладка стальных связей в углах, местах примыкания и пересечения стен;

♠ установка плит междуэтажного перекрытия после завершения кладки этажа и анкеровка их со стенами;

♠ укладка стальных анкеров, связывающих колонны каркаса со стенами производственных зданий;

♠ армирование кирпичных столбов и простенков.

Высоту проемов делают на 5 мм больше, чем при летней кладке, что компенсирует осадку конструкции в результате оттаивания.

До того как раствор начинает оттаивать, следует принять меры, позволяющие разгрузить или усилить конструктивные элементы кладки.

Чтобы разгрузить простенки, в проемах в распор устанавливают стойки на клиньях. По мере осадки конструкции положение стоек можно будет регулировать. Иногда используют металлические стойки с домкратными опорами. Чтобы уменьшить нагрузки от прогонов, под их концы подводят стойки, также опирающиеся на деревянные клинья. Для увеличения несущей способности и обеспечения устойчивости столбов и простенков устанавливают стальные обоймы или инвентарные хомуты из металлических уголков, стянутых болтами. Высокие простенки раскрепляют двусторонними сжимами, а отдельно стоящие стены высотой, более чем в пять раз превышающей их толщину, временно закрепляют с помощью двусторонних подкосов.

Кроме того, следует исключить нагрузки, не предусмотренные проектом, то есть убрать различный мусор и строительные материалы.

Когда кладка начинает оттаивать, временные крепления снимают, но не сразу, а через некоторое время, как минимум через 12 суток. Выполняя кладку замораживанием, следует помнить, что, как только раствор замерзнет, исправить дефекты возможности уже не будет. Необходимо строго контролировать качество работ и максимально быстро исправлять недостатки.

Самые распространенные противоморозные добавки — поташ и нитрит натрия. Хлористые соли кальция и натрия повышают способность кладки впитывать влагу и вызывают появление на ее поверхности высолов. Применяются они чаще всего для кладки подземных бутовых и бутобетонных фундаментов, наружных стен, а также в случаях, когда к отделке поверхности не предъявляется повышенных требований.
