Евгений Симонов - Строительство дома быстро и дешево

Силикатный кирпичпривлекателен по цене, но применять его для строительства не рекомендуется. Морозостойкость у данного материала средняя, стены могут трескаться от холода, поскольку такой кирпич впитывает влагу. Кроме того, большой вес силикатного кирпича приводит к тому, что зданию требуется усиленный фундамент.

Керамический клинкерный модульный кирпичморозо- и влагоустойчив, обладает гладкой поверхностью, бывает белым, серым, светло-серым, красным. Применяется для отделки.

Кирпич глазурованныйбывает различных цветов, применяется для отделки.

Современные кирпичные стены возводятся с использованием наружного или внутреннего утепления. Толщина стены в этом случае определяется не требованиями к теплозащите, а лишь требованиями к механической прочности и обычно составляет 380 мм (в любом климате). Тепловая защита обеспечивается утеплителем. Если утепляющий слой находится внутри, то нужно предотвратить образование конденсата при помощи пароизоляции. Если утепляющий слой расположен снаружи, его защищают сайдингом или штукатуркой.

Внутренние несущие стены часто возводят из полнотелого глиняного или силикатного кирпича. Их толщина должна быть не менее 380 мм, сечение столбов — не менее 38 × 38 см, простенков — не менее 25 × 51 см. Столбы и простенки армируют металлической сеткой из проволоки диаметром 3–6 мм через каждые 3–5 рядов кладки.

Перегородки выкладывают толщиной 12 см (в полкирпича) и даже 6,5 см, то есть кирпич ставится на ребро. В таких случаях кладку тоже армируют проволокой через 2–3 ряда.

Толщина строительного камня соответствует двум кирпичам, уложенным плашмя, с учетом толщины шва между ними. Поверхность граней у камней бывает гладкой и рифленой. Камни бетонные стеновые, как и кирпичи, выпускают сплошными и пустотелыми. Материалом служит тяжелый, облегченный и легкий бетон. Максимальные размеры бетонных стеновых камней — 390 × 190 × 188 мм, а максимальная масса — 35 кг.

Естественные каменные материалы бывают двух видов: камень бутовый и блоки из природного камня.

Бутовый камень (бут) — это куски камня, имеющие неправильную форму, размером не превышающие 500 мм по наибольшему измерению. Максимальная масса бутового камня — 40 кг.

Блокиизготавливаются из известняка, ракушечника, туфа, песчаника и некоторых других горных пород. Блоки вырезают, выпиливают или получают путем распиливания блоков-заготовок и применяют для возведения наружных и внутренних стен, а также фундаментов и стен подвалов.

Использование в строительстве кирпича и камня требует скрепления кладки раствором. Раствор придает кладке прочность, не дает отдельным камням перемещаться, служит препятствием для проникновения воды и воздуха, а также позволяет обеспечить равномерность передачи усилия от одного камня к другому.

Для каменной кладки применяют растворы марок 4, 10, 25, 50, 75, 100, 150 и 200. Увеличение числа означает повышение способности раствора оказывать сопротивление сжатию кладки. Однако следует учитывать, что качественное различие между марками раствора невелико. Особенно важно обращать на это внимание при выполнении кладки из кирпича и камня правильной формы.

Растворы для кладки подразделяются также на тяжелые и легкие — в зависимости от плотности в сухом состоянии. Первые имеют плотность 1500 кг/м 3. К легким относятся растворы, имеющие меньшую плотность.

В тяжелых растворах в качестве заполнителя используется естественный песок из плотных горных пород, чаще всего горный. В легких растворах применяются пески, получаемые при дроблении и просеивании легких горных пород (пемзы, туфа) или искусственных легких материалов схожей структуры — доменных гранулированных или топливных шлаков.

Чаще всего используются растворы, имеющие следующую структуру: вяжущим служит цемент, пластификатором — известь либо глина, а заполнителем — песок, (естественный или искусственный). Отмечу, что именно цементные растворы применяются при возведении особо нагруженных конструкций и конструкций, эксплуатируемых в условиях высокой влажности, а также в армированной кладке (табл. 5.1).

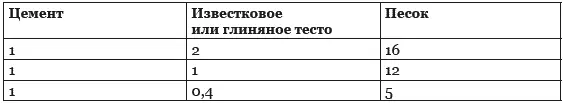

Таблица 5.1. Пропорциональный состав цементно-известковых и цементно-глиняных растворов марок от 10 до 50

Плотность известкового теста — 1400 кг/м 3. Консистенция глиняного теста определяется глубиной погружения в него стандартного конуса на 14–15 см.
