Евгений Симонов - Строительство дома быстро и дешево

Скорость нарастания прочности раствора зависит от вида вяжущих компонентов и условий, в которых происходит твердение (табл. 5.2).

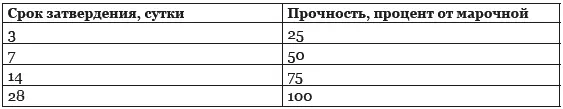

Таблица 5.2. Нарастание прочности раствора на портландцементе при температуре 15 °C

Помимо прочности, важным показателем качества раствора является его технологичность. Признаком качественного раствора служит возможность его укладки на основание (кирпич, камень и т. д.) тонким однородным слоем.

Известковое тесто готовят из погашенной водой извести в виде отдельных кусков (кипелка) или порошка (пушонка). Полученную смесь оставляют на длительный срок — не менее чем на две недели. Чтобы приготовить глиняное тесто, нужно замочить куски глины в воде и оставить на три-пять дней до их полного размокания. Затем следует добавить воду, тесто перемешать, процедить, дать отстояться, а после слить воду. Тесто из глины можно хранить достаточно долго. Раствор для кирпичной кладки следует готовить перед началом работ и использовать в течение двух часов.

Толщина вертикальных швов при кладке — около 1 см. Горизонтальные швы при добавлении в раствор извести или глины делают также толщиной 1 см, а если добавок нет — 1,2 см. Максимальная толщина швов — 1,5 см, минимальная — 0,8 см.

Нижнюю и верхнюю грани кирпича называют постелями, две боковые большего размера — ложками, две боковые меньшего размера — тычками.

В общем случае ложок — камень, уложенный длинной стороной вдоль стены; тычок — камень, уложенный короткой стороной вдоль стены.

Версты — наружные ряды кирпича при кладке. Бывают наружная и внутренняя верста. Забутка — заполнение между верстами.

Ложковый ряд — наружная верста, состоящая из ложков.

Тычковый ряд — наружная верста, укладываемая из тычков.

При кладке «впустошовку» наружные швы на глубину 1–1,5 см не заполняются раствором. Это облегчает последующее оштукатуривание.

При кладке «вподрезку» раствор заполняет швы заподлицо с наружной поверхностью стены.

От перевязки швов (способа укладки кирпичей относительно друг друга) зависит устойчивость и долговечность стены. Наиболее прочный тип кладки — английская перевязка, при которой чередуются тычковые и ложковые ряды. Таким образом, снаружи стены кирпичи ложатся крест-накрест. При фламандской перевязке в одном ряду чередуются и ложковые, и тычковые кирпичи.

Перевязка продольных швов необходима, чтобы предотвратить расслаивание стены по вертикали и более равномерно распределить нагрузку по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

Прочность кладки можно увеличить, если проложить арматурную сетку с ячейками шириной 6–12 см из проволоки диаметром 3–6 мм.

Широкое применение получили различные способы облегченной кладки.

Колодцевая кладка является самой распространенной и экономичной конструкцией для наружной стены. Ее возводят из двух разных стенок шириной в полкирпича, находящихся на расстоянии 14–34 см друг от друга. Стенки соединяются между собой вертикальными и горизонтальными мостиками толщиной в четверть кирпича через каждые 65–120 см по длине стены и через каждые 3–5 рядов по высоте (рис. 5.19).

Образовавшиеся колодцы можно заполнять теплым раствором или легким бетоном, а также легкобетонными вкладышами, в качестве которых могут выступать камни, щебень, песок и керамзит. Утеплитель укладывается слоями толщиной 11–15 см. Засыпные материалы следует поливать раствором через каждые 100–500 мм по высоте. Такая кладка предотвращает воздействие внешней среды на утеплитель, и при этом увеличивается прочность стены.

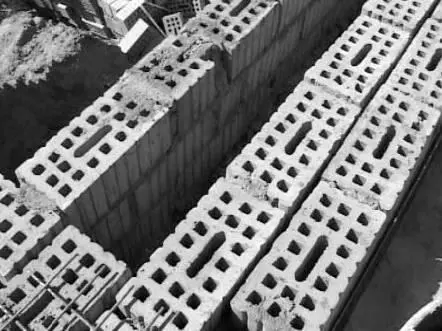

Рис. 5.19. Колодцевая кладка

В последнее время широко используется облегченная кладка с прокладыванием в качестве утеплителя пенополистирольных (пенопластовых) плит (рис. 5.20).

Она представляет собой две параллельные стены толщиной в 0,5 кирпича — одна несущая (250–380 мм), другая облицовочная (120 мм), — связанные через каждые пять ложковых рядов сеткой или прутками арматуры толщиной 6 мм, которые укладывают через каждые 50 см стены по длине. Чтобы прутки арматуры не заржавели, в местах засыпки, где они укладываются, кельмой делают бороздки глубиной и шириной 3–4 см, которые заливают цементным раствором. Прутки должны скрываться в нем полностью или на половину своей толщины. После выведения следующего ряда на арматуру кладут слой раствора такой же толщины. Потом делают еще четыре ряда, засыпают заполнитель или заливают раствор, укладывают прутки и продолжают делать кладку.
