Евгений Симонов - Строительство дома быстро и дешево

Количество кирпича и раствора, необходимое для 1 м 3кирпичной кладки, приводится в табл. 5.3.

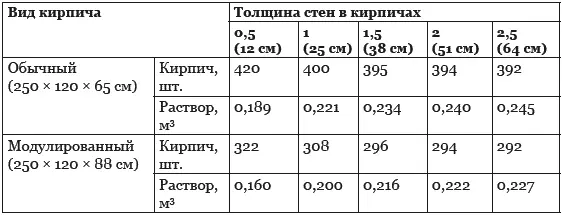

Таблица 5.3. Расход кирпича и раствора на 1 м 3кирпичной кладки

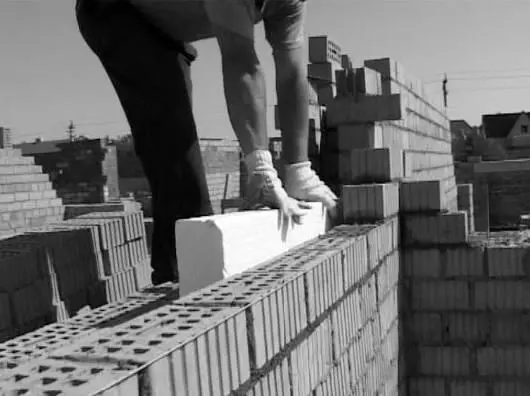

Рис. 5.20. Кладка с прокладыванием в качестве утеплителя пенополистирольных плит

Кладку из кирпича начинают с закрепления порядовок. Порядовка — это рейка длиной 2–3 м с нанесенными делениями, соответствующими толщине горизонтального ряда кладки: 77 мм для обычного кирпича и 100 мм для модулированного (утолщенного). Этот размер состоит из толщины кирпича (65 или 88 мм) и толщины шва (12 мм). К порядовкам крепится шнур-причалка, по которому выверяется горизонтальность рядов кладки (рис. 5.21).

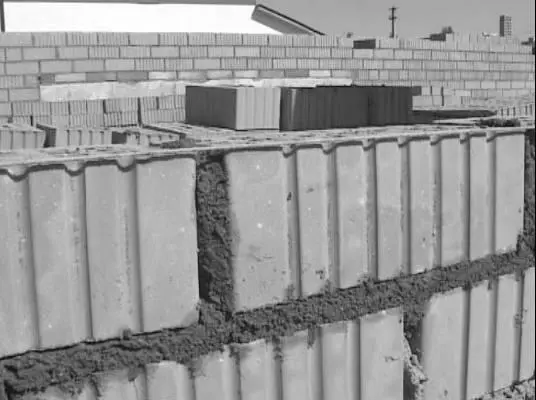

Рис. 5.21. По шнуру-причалке выверяется горизонтальность рядов кирпичной кладки

Порядовки располагают по периметру дома на углах, в местах пересечений и примыканий стен, а также на прямых участках стен на расстоянии 5–6 м одна от другой и выверяют по отвесу и уровню или нивелиру. Шнур-причалку натягивают на каждый ряд на 3–4 мм выше уровня его верха. При кладке протяженных участков сначала через каждые 4–5 м выкладывают маяки — участки кладки высотой пять-шесть рядов. Маяки выкладывают в виде убежной штрабы, то есть плавно сбегающей кладки. Вообще штраба — это участок, который выкладывается перед перерывом в работе.

Кладку очередного ряда начинают с раскладывания (расстилания) раствора. Раствор расстилают «грядкой» толщиной 20–25 мм, шириной 70–80 мм (для ложкового ряда) или 200–220 мм (для тычкового). Это обеспечит толщину шва 10–12 мм. При кладке с заполнением швов «грядка» не доходит до лицевой поверхности стены на 10 мм, при кладке «впустошовку» (шов не заполнен на глубину 10–15 мм, считая от лицевой поверхности стены) — на 20–30 мм. Перед укладкой раствор перемешивается. Уложенный ровным слоем раствор разравнивается кельмой. Окончательное разравнивание проводится в процессе кладки.

Кладку выполняют в такой последовательности. Кирпичи раскладывают на стене, раствор расстилают под наружную версту и укладывают ее. Затем то же самое проделывают для внутренней версты. Если возводится стена с использованием внутреннего утеплителя (пенопласта), его укладывают между выложенными верстами и засыпают керамзитом.

Почему в качестве внутреннего утеплителя для кирпичных стен используется именно пенопласт? Это самый дешевый и эффективный утеплитель. Он на 98 % состоит из воздуха, заключенного в миллиарды микроскопических тонкостенных шариков из вспененного полистирола. Пенопласт, не разрушаясь, выдерживает температуры от -180 до +110 °C. Он обладает высокой химической стойкостью, нейтрален к распространенным агрессивным веществам, таким как солевые растворы, известь, цемент, гипс, ангидрид, щелочи, разведенные и слабые кислоты, мыло, соли, удобрения, битум, силиконовые масла, спирты, клеящие и водорастворимые краски. Пенопласт не растворяется и не набухает в воде, практически не впитывает влагу, долговечен и стоек к гниению. Он не создает питательной среды для грибков и бактерий. Кроме того, пенопласт характеризуется отличными показателями по теплоизоляции.

Каменная кладка в неблагоприятных климатических условиях.

Разнообразие климатических зон предполагает различные неблагоприятные погодные условия, затрудняющие строительство.

Высокие температуры при низкой влажности представляют для строителей определенное неудобство: работать, когда припекает солнце, не слишком хочется, да и существует опасность получить солнечный или тепловой удар. Каменную кладку в таких условиях следует оберегать от пересыхания. Для этого керамический кирпич перед укладкой погружают в воду или смачивают каким-либо другим способом. При перерывах в работе верхний ряд кладки не покрывают раствором, а при возобновлении работы поливают водой. Чтобы защитить кладку от пересыхания, ей нужно устроить укрытие от солнечных лучей.

С отрицательными температурами бороться сложнее — тут укрытием не обойтись. На сей раз главная проблема заключается в точке замерзания воды, которая равняется 0 °C. Как только температура воздуха становится отрицательной, вода, которая используется в качестве связующего элемента раствора, немедленно превращается в лед. Гидратация цемента и твердение раствора в кладке прекращаются. Кроме того, увеличивается объем раствора (примерно на 9 %), он становится рыхлым и менее прочным. Влага из теплого раствора, соприкасаясь с холодной поверхностью камня, образует тонкую пленку из воды или даже льда, и прочного сцепления камня с раствором не происходит. В известковом растворе при замораживании твердение тоже прекращается из-за происходящих физико-химических и химических процессов.
