Для того чтобы дублировать ключи с помощью станка DC-300, нужно выполнить следующие действия.

1. Вставить заготовку ключа в левые тиски так, чтобы ее кончик дошел до упора в тисках.

2. Закрепить оригинальный ключ в правых тисках, продвинув кончик до упора.

3. Повернуть кулачок в положение выреза № 1 (вырез № 1 на любом кулачке соответствует дублированию ключей).

4. Установить направляющую в каждый вырез оригинального ключа. При изготовлении каждого выреза нужно поднимать станину, упирая ее в вырез, и повторять операцию, пока не будет завершено изготовление ключа (рис. 14.16).

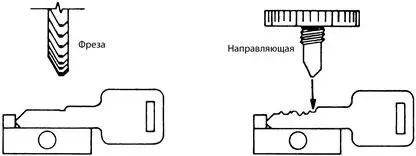

Рис. 14.16.Установить направляющую в каждый вырез на исходном ключе (С разрешения компании Framon Manufacturing Co., Inc.)

Если заготовка и оригинал ключа имеют нижний заплечик, то ключи нужно вставлять в тиски так, чтобы заплечик находился внизу в тисках с правой стороны. В противном случае следует использовать упор для кончика.

На стержень станины можно нанести небольшое количество очищенного масла. Избыток масла следует удалить. Если направляющая требует смазки, то надо снять кулачок, вдавить направляющую в обратном направлении, вытащить стопорное кольцо в задней части направляющего вала и извлечь вал. Смазать детали необходимым количеством масла и собрать установку в обратном порядке.

Плунжер глубины под направляющим валом подпружинен и будет извлечен сам по себе после снятия направляющего вала. После этого стержень можно смазать маслом.

Поставляемый компанией DiMark International станок Borkey 989 Top-Cut (рис. 14.17) позволяет нарезать прямые и изогнутые дорожки, а также изготавливать луночные ключи по образцу или по коду.

Рис. 14.17.Станок Borkey 989 Top-Cut предназначен для нарезания ключей различных типов по коду и для изготовления дубликатов этих ключей (С разрешения компании DiMark International)

Чтобы извлечь фрезу, надо вставить пальцевый пуансон, который есть в комплекте поставки, в отверстие над патроном фрезы. Далее следует, прочно удерживая пальцевый пуансон (рис. 14.18), ослабить нижнюю гайку, повернув ее влево ключом из комплекта поставки. Фреза выпадет из нижней части. Вставить новую фрезу в патрон и вдавить его вверх до упора. Затянуть гайку, поворачивая ее вправо. Необходимо убедиться, что гайка прочно затянута.

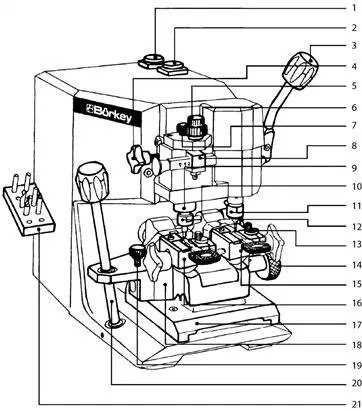

Рис. 14.18.Детали станка Borkey 989 Top-Cut: 1 – выключатель подсветки; 2 – выключатель станка; 3 – рычаг вертикального перемещения каретки (регулировка рычага осуществляется отвинчиванием болта с шестигранным углублением в головке); 4 – устройство фиксации вертикальной каретки; 5 – выставление-копирование глубины (отвинтить фиксирующее устройство 6, винт 5 повернуть вправо для уменьшения глубины выреза или влево для увеличения глубины выреза, зафиксировать винтом 6); 6 – фиксатор устройства выставления глубины; 7 – винт-регулятор (этим винтом надо коснуться оригинального ключа перед нарезанием); 8 – встроенная опора кодового стержня; 9 – встроенная опора щупа; 10 – фиксатор щупа; 11 – цанговый патрон для сверла/фрезы (инструмент: разводной ключ 17 мм, штырь 4 мм); 12 – удерживающий зажим (устройство безопасности для фиксации так называемых ключей «two track»); 13 – зажим-фиксатор поворотной опоры; 14 – штурвал поперечного перемещения каретки; 15 – опора с зажимом для заготовки; 16 – опора с зажимом для образца (оригинального ключа); 17 – вертикальная каретка; 18 – горизонтальная каретка (свободно проворачивается под действием натяжения пружины, натянутая с помощью винта 19, который перемещается поворотом рифленого колесика 14); 19 – фиксирующее устройство поперечного перемещения каретки; 20 – рычаг для горизонтального перемещения каретки; 21 – место для запасных частей (фреза, сверло, щуп) (С разрешения компании DiMark International)

Ключом ослабьте гайку, находящуюся выше направляющей, повернув ее влево на пол-оборота. После этого направляющую можно снять, сместив ее вниз. Вставить новую направляющую в патрон-цангу до упора и затянуть прочно гайку.
