При нарезке ключей Exacta нужно выполнить следующие действия.

1. Установить рычаг (P-15) в крайнее левое отверстие пластины для разметки позиций (P-11).

2. Поставить переключатель глубины (P-10) в крайнее положение по часовой стрелке.

3. Вставить заготовку ключа в каретку (P-18) с той же стороны, с которой находится вставка (P-12), или в соответствии с инструкциями справочника кодов.

4. Установить заготовку ключа одним из трех способов:

– используя в качестве направляющей левый или правый заплечик;

– продвинув кончик ключа до упора на вставке;

– установив заплечик ключа напротив вставки в соответствии с указаниями справочника кодов.

5. Зафиксировать заготовку ключа в каретке, повернув ее рычаг. Следует убедиться, что заготовка выровнена по вставке (P-12). Не прилагайте большие усилия к рычагу, поскольку это может затруднить перемещение каретки.

6. Вернуть направляющую заплечика в положение упора напротив боковой стороны каретки.

7. Установить рычаг установки позиции (P-15) в положение «1» на пластине для разметки позиций.

8. Установить нужную глубину переключателем глубины.

9. Нажать на рычаг (P-20), чтобы сделать вырез.

10. Вернуть переключатель глубины в крайнее положение по часовой стрелке перед началом перемещения рычага в следующую позицию.

11. Установить рычаг выставления позиции в следующие нужные положения и повторить описанную процедуру для всех вырезов.

12. Когда все вырезы будут выполнены, нужно вернуть рычаг установки позиции в крайнее левое положение пластины для разметки позиций.

13. Ослабить крепление рычага каретки и извлечь ключ.

14. Для ключей с вырезами на двух сторонах нужно повторить эту процедуру для второй стороны.

15. Для ключей, которые устанавливаются только с правой стороны: вставив ключ с левой стороны, переместить рычаг установки позиции (P-15) в крайнее правое отверстие пластины (P-11).

Производимый компанией Framon Manufacturing Co., Inc. станок DC-300 (рис. 14.9) создан, прежде всего, для нарезания автомобильных ключей по коду или для их дублирования. Станок оснащен кулачками для выставления глубины и ключами для установки позиций.

Рис. 14.9.Станок Framon DC-300 сконструирован для нарезания автомобильных ключей по коду и для изготовления их дубликатов (С разрешения компании Framon Manufacturing Co., Inc.)

Базовая комплектация станка на момент поставки включает один кулачок и пять ключей для установки позиций. Кулачок № 1 установлен на заводе-изготовителе и имеет глубины для нарезания ключей для 5-пиновых замков Ford, для 10-пластинчатых замков Ford, American Motors, Chrysler и General Motors. Каждый из пяти ключей для установки позиций пронумерован как для идентификации, так и для указания числа позиций вырезов для каждого производителя. В комплект поставки также входит регулируемый торцевой ключ (ключ Аллена) и руководство по эксплуатации.

Станок поставляется с приводом от сети переменного тока 110 В или от источника постоянного тока 12 В.

Режущая головка станка DC-300 опирается на прецизионные необслуживаемые подшипники для обеспечения точности и продолжительного срока эксплуатации. Фрезы изготовлены из инструментальной стали М3 и точно сконфигурированы для большинства автомобильных ключей.

Станина имеет две пары тисков. Левые тиски предназначены для фиксации заготовки. В правых тисках удерживается ключ для установки позиций, когда нарезание осуществляется по коду, и исходный ключ при его дублировании (рис. 14.10 и 14.11).

Все ключи-шаблоны для установки позиций крепят в правых (или направляющих) тисках, а ключи, которые изготавливают по коду или дублируют – в левых тисках (или тисках со стороны фрезы).

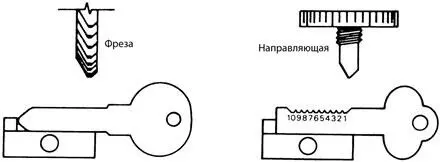

Рис. 14.10.Нарезание ключей по коду с помощью шаблона позиций и заготовки (С разрешения компании Framon Manufacturing Co., Inc.)

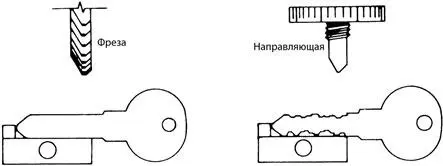

Рис. 14.11.Изготовление дубликата ключа с использованием оригинального ключа и заготовки (С разрешения компании Framon Manufacturing Co., Inc.)
