Билл Филипс - Руководство слесаря по замкам

Если у вас есть комплект станка KD80 для нарезания ключей GM и вы хотите нарезать ключи Chrysler, то нужно заменить блок направляющей и переключатель глубины на те же устройства, но для Chrysler.

Вам также потребуется пластинка для разметки позиций и фреза Chrysler. После того, как установлены нужные детали, можно нарезать ключи для автомобилей Chrysler по процедуре, описанной ранее.

Ключи Ford нарезают с двух сторон лезвия и называют двусторонними. Сначала нарезают одну сторону ключа, а затем другую.

Чтобы зажать в соответствующих тисках двусторонний ключ Ford, установите центральный выступ ключа на верхнюю поверхность тисков и закрепите его тисками. После фрезерования необходимо ослабить тиски и перевернуть заготовку для повторной фиксации. Затем снова установите центральный выступ ключа на верхнюю поверхность губок тисков, как и на первом этапе фрезерования.

Поскольку ключи Ford не имеют заплечиков, то нужно аккуратно совмещать заготовки в тисках по калибру. Для ключей Ford функцию заплечиков выполняет кончик, он и служит для ориентировки.

На станке KD80 предусмотрены два способа совмещения кончиков ключей. Можно использовать сервисный стержень в одном из проемов в тисках, который служит в качестве ограничителя (следует задействовать одну и ту же прорезь на обеих губках) или воспользоваться специальным набором калибров с правой стороны каждой губки тисков. Перед началом фрезерования следует снять сервисный стержень или опустить калибр ключа.

В автомобилях Ford, выпущенных в период с 1965 по 1984 год, установлены пиновые цилиндровые замки, которые имеют пять механизмов секретности и пять вырезов. Обозначения ключей перечислены в кодовых таблицах под номерами от FA000 до FA1863 (зажигание) и от FB000 до FB1863 (вещевой отсек и багажник).

В ключах для некоторых моделей Ford выпуска 1985 и 1986 годов вырезы находятся с одной стороны лезвия. Заготовка, которая нужна для системы с десятью вырезами, несколько длиннее и шире, чем описанная ранее заготовка с пятью вырезами. Хотя эти заготовки внешне похожи, они не взаимозаменяемые.

Быстрый способ измерить заготовки – совместить их кончики и проверить совпадение лезвий по длине. Ключ с десятью вырезами показан на рис. 14.4.

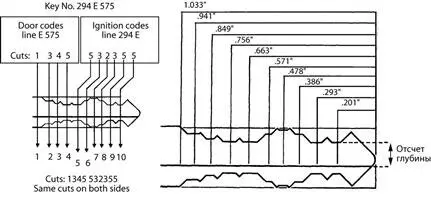

Рис. 14.4.Позиции (слева) и глубина (справа) вырезов, соответствующие коду ключа № 294 E 575: серия вырезов 1, 3, 4, 5 относится к дверному замку, серия вырезов 5, 3, 2, 3, 5, 5 относится к замку зажигания (на обеих сторонах ключа вырезы одинаковые). Стрелками показан отсчет глубины позиций: 1–0,211", 2–0,185", 3–0,159", 4–0,134", 5–0,108" (С разрешения компании Ilco Unican Corp.)

Ключи с десятью вырезами могут управлять одним или двумя дисковыми цилиндрами (в дверном замке или в замке зажигания). В цилиндре замка зажигания используются шесть механизмов секретности в позициях 5, 6, 7, 8, 9 и 10. Эти позиции находятся ближе к кончику ключа. Дверной замок также имеет шесть механизмов секретности в позициях 1, 2, 3, 4, 5 и 6, которые расположены ближе к головке ключа. Заметим, что механизмы секретности в пятой и шестой позициях совпадают в обоих замках.

Система с десятью вырезами применяется в новой серии FC кодовых таблиц, в которых приведены номера от FC100 до 344 (для кодов замков зажигания) и от FC501 до 624 (для кодов дверного замка). В таблице есть пять столбцов, обозначенных A, B, C, D и E. Обозначение ключа состоит из трех чисел, буквы и затем еще трех чисел. Вырезы ключа расположены так, как указано в соответствующих ячейках таблиц.

Чтобы продемонстрировать, как определить комбинацию вырезов, предположим, что у нас есть ключ с номером 294E575. Поскольку в обозначении ключа указана буква «E», следует обратиться к столбцу «E» в таблицах с номерами 294 и 575. В таблице номер 294 надо пройти по столбцу «E» и мы найдем серию цифр 532355, которая представляет собой кодовую комбинацию замка зажигания или фактическую последовательность вырезов в ключе.

После перехода к таблице номер 575 по столбцу «E» определяем номер 1345, который представляет собой комбинацию для дверного замка или код вырезов в ключе. Обе группы чисел вместе окончательно дают серию 1345532355 (см. рис. 14.4).

Далее следует определить направление фрезерования: от головки до кончика (слева направо) или от кончика до головки (справа налево). Это зависит от того, как составлены кодовые таблицы. В заводских таблицах позиции отсчитываются от кончика ключа к головке и первое число в комбинации ключа зажигания соответствует вырезу в первой позиции (которая является самой близкой к кончику ключа). Другие вырезы выполняются вслед за первым. Первая цифра в комбинации дверного замка – это вырез в 7-й позиции, а оставшиеся вырезы выполняют от него последовательно.
