Например, в автомобиле Шевроле 1986 года выпуска указан код замка 1V89. Буква V означает серию номеров для этих автомобилей. Следует искать список серии V, в котором нужно найти код 1V89. Рядом с обозначением 1V89 будет последовательность цифр 322135, которая соответствует кодовой комбинации вырезов ключа.

Существуют два определяющих размера для изготовления ключа по коду: позиция и глубина выреза. Позиция – это место, где расположен вырез на ключе, т. е. расстояние между центрами рядом расположенных вырезов (рис. 14.1). Компонент станка с дешифратором ключа, который определяет место выреза, называется пластиной для разметки позиций.

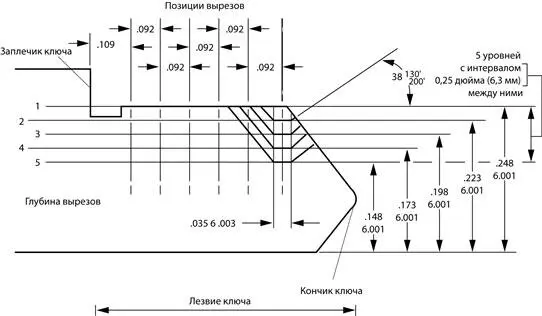

Рис. 14.1.Размеры типичного автомобильного ключа (С разрешения компании Ilco Unican Corp.)

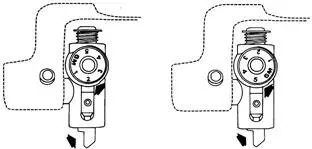

Рис. 14.2.Переключатель глубины выреза (С разрешения компании Ilco Unican Corp.)

Замечание

Позиции определяются слева направо или от головки (заплечиков) ключа (слева) по направлению к кончику (справа).

Глубина показывает, насколько глубоко нужно делать вырез в лезвии ключа. Каждая глубина имеет определенный размер, который отсчитывается от нижней кромки лезвия ключа.

Чтобы упростить обозначение кодов, каждую глубину идентифицируют одним номером. Например, в серии V есть пять глубин, которые определяются номерами 1, 2, 3, 4 и 5. Для ключа 1V89 вырезами являются 322135, т. е. в ключе нет глубины № 4.

В станке с дешифратором глубину задает переключатель глубины (рис. 14.2). Когда он повернут так, что центр цифры «4» находится напротив индексной отметки, значит, в ключе будет сделан вырез на глубину № 4. Поворот переключателя в позицию «5» будет означать вырезание глубины № 5 и т. д.

При определении вырезов следует обратить внимание на порядок, в котором они расположены. В примере с ключом 1V89 вырезами ключей являются 322135. Первая цифра 3, поэтому вырез глубиной № 3 должен быть сделан в первой позиции, которая является ближайшей к заплечику или головке ключа. Второй вырез имеет номер 2, значит, вырез глубиной № 2 должен быть сделан во второй позиции от заплечика или головки ключа. Последний номер в коде – 5, поэтому вырез глубиной № 5 следует сделать в шестой позиции, которая является самой близкой к кончику ключа.

В некоторых таблицах кодов позиции вырезов расположены в обратной последовательности: начинаются от кончика ключа и идут справа налево. Согласно этим таблицам первым номером в кодовой комбинации должен быть вырез в первой позиции от кончика ключа. Следующие вырезы выполняют последовательно с отсчетом от данной точки.

Предположим, вы сделали вырезы в заготовке от головки до кончика, но изготовленный ключ не может открыть замок. Возьмите другую заготовку и сделайте вырезы в обратной последовательности. После этого ключ должен открыть замок. Если это не так, значит, кодовая таблица не соответствует данному замку или кто-то изменил кодовую комбинацию или замок неисправен.

Станок KD80, выпускаемый компанией Ilco Unican Corporation (рис. 14.3), имеет две функции – нарезание ключей по коду и дублирование. Поскольку станок в основном предназначен для изготовления автомобильных ключей, его можно приобрести с комплектом для нарезания ключей для таких автомобилей, как General Motors, Ford и Chrysler.

Варианты поставки станков KD80:

– базовый станок с набором ключей для Крайслера, AVCE-KD80;

– базовый станок с набором ключей с кодами 5 и 10 для Форда, 01100147;

– базовый станок с набором ключей для GM, 074-00010.

Станок KD80 никогда не используется в "чистом виде". Он должен быть оснащен компонентами, которые объединены в специальные наборы для определенного автомобильного бренда. Например, станок KD80 для нарезания замков General Motors поставляется с компонентами, которые специально изготовлены для нарезания ключей GM. Это блок направляющей ключа, пластина для разметки позиций, переключатель глубины и фреза.

При монтаже станка эти компоненты устанавливаются на KD80 для нарезания ключей по коду для автомобилей GM с оригинальными заводскими размерами. В результате ключи, которые нарезаны по коду, не будут ничем отличаться от оригинальных ключей, поставляемых вместе с замком.

Рис. 14.3.Станок KD80 предназначен для нарезания ключей по коду и для изготовления дубликатов ключей (С разрешения компании Ilco Unican Corp.)
