Рис. 15

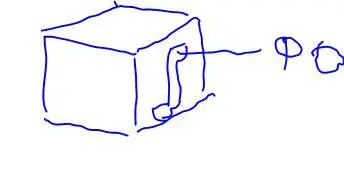

Сбоку, на кабине, устанавливается фигурная отводка, которая воздействует на этажные переключатели. Устанавливают, обычно, на кабинах тихоходных лифтов, со скоростью V<0,75 м/сек.

Грузовой лифт – фигурная отводка:

Рис. 16

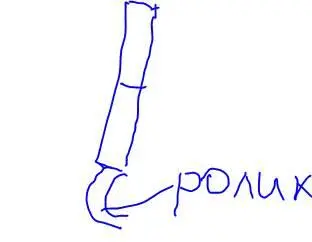

Захватывает, как рука, ролик этажного переключателя и размыкает цепь = остановка кабины или переключение на меньшую скорость.

Датчики и шунты.

На направляющих верхней балки кабины, устанавливают датчик или шунт.

Датчики на кабине, остановка. Шунты на направляющих, отключают кабину. Бывает наоборот.

В скоростных лифтах датчики находятся на направляющих, шунты на кабине.

Состоит из каркаса с набором грузов, чугунных или железобетонных, 4-х башмаков подвески пружинной или полиспастной (в случае грузовых или лифтов большой грузоподъёмности).

Подвеска пружинная, если на кабине она рычажная (балансирная).

Если подвеска полиспастная, будут колёса.

Если шахта расположена над проходами или помещением, где могут находиться люди, то на противовесе устанавливаются ловители.

Предназначено для натяжения каната ограничителя скорости.

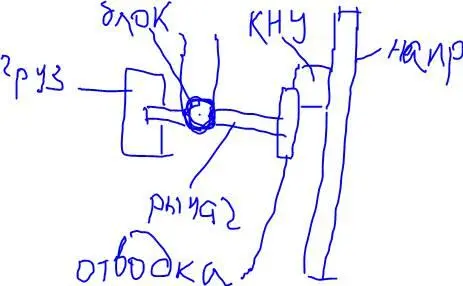

Состоит из рычага и блока. На одном конце рычага находится груз, а, на противоположном конце – отводка, которая действует на КНУ. Другой конец каната блока – к ловителям.

КНУ всё время замкнут в действии. При ослаблении канатов груз стремится вниз. Отводка отходит. Контакт размыкается. Двигатель отключается.

Рис. 17

Направляющие

Предназначены для перемещения кабины и противовеса. Представляют собой прямые элементы, которые, подобно рельсам проложены по всей высоте шахты. Состоят из отрезков стали, 4–5 м длины, которые соединяются встык накладками и болтами.

Направляющие крепятся к элементам шахты.

Требования.

Не допускается смещение направляющих на стыках. Они должны быть строго в параллельном направлении. Прочные, должны выдерживать посадку кабины с грузом на ловители. Материал таврового сечения, уголок.

1. Электродвигатель, (двери кабины, МП, лебёдка).

2. Электротормоз (лебёдка).

3. ЭМО – электромагнитная отводка (шахта, передняя часть крыши кабины, для двери с ручным открыванием).

4. Этажные переключатели (шахта, направляющие шахты, на этажах).

5. Датчики и шунты (шахта, кабина – направляющие шахты, и наоборот).

6. Главный рубильник (МП).

7. Панель управления (МП).

8. Трансформаторы (МП).

9. Аппараты – посты управления лифтом (шахта, кабина).

10. Электрические цепи лифта (шахта сверху до низа цепь управления сигнализацией, МП, кабина).

11. Освещение (тусклый свет в шахте, кабина, приямок, МП).

Электрический ток – упорядоченное, направленное движение электрических зарядов в проводнике.

Вид тока: переменный, постоянный.

Переменный ток – меняет величину и направление в течение времени.

Частота переменного тока – 50Гц.

Постоянный ток – не меняет величину и направление в течение времени.

Материалы: проводники, полупроводники, диэлектрики (изоляторы).

Проводники: металлы, почва, графит и др.

Полупроводники: селен, германий и др.

Диэлектрики – это стекло, фарфор, сухое дерево, специальные сорта резины, пластмасса и др.

Свойства или действия электрического тока:

1. Тепловое свойство – при прохождении электрического тока через проводник, он нагревается. В лифтах используется это свойство.

(в электродвигателях оно отрицательно, в предохранителях, автоматических выключателях – положительно, цепь размыкается).

2. Магнитное. При протекании тока по проводнику, вокруг него образуется магнитное поле. Это действие проявляется в ЭМО (электромагнитной отводке), электродвигателе, реле и др.

3. Электромагнитная индукция. В проводнике, помещённом в переменное магнитное поле, возникает электрический ток. Это индукционный ток.

Параметры электрического тока:
