II. Строительная часть:

1. Машинное помещение.

2. Блочное помещение (встречается редко).

3. Шахта с приямком.

Требования к машинному помещению:

Должно быть сухим t º = (+5) – (+35).

1. Освещено лампой.

2. При входе должна быть свободная площадь, размером 1 (м) х 1 (м).

У входа должна быть табличка «В машинное помещение посторонним вход воспрещён».

3. Дверь в машинное помещение должна быть всегда заперта.

4. Запрещается хранить посторонние предметы и проводить коммуникации, не относящиеся к лифту.

5. Если в машинном помещении оборудование для нескольких лифтов, оно должно быть пронумеровано.

Оборудование в машинном помещении:

1. Лебёдка.

2. Главный рубильник.

3. Панель управления.

4. Трансформаторы.

5. Ограничитель скорости.

6. Концевой выключатель.

Если установлено оборудование нескольких лифтов, то на нём наносят обозначения о принадлежности к определённому лифту.

В блочном помещении устанавливаются отводные блоки, ограничитель скорости, концевой выключатель, выключатель блочного помещения, такие же, как и в МП таблички, замки: автоматический, неавтоматический и другие.

На каждом этаже шахта имеет двери с замками и блокировочными контактами.

Рис. 1

Предназначение шахты – для безопасного перемещения кабины и противовеса и размещения оборудования лифта.

Типы шахт:

1. Глухие.

2. Сетчатые (металло-каркасно-сетчатые)

Размер ячейки сетки 20х20 (мм)

Рис.2

1. Замок.

2. Обшивка металлолистом, металл 1 м.

3. Сетка.

4. Пол.

3. Стеклянно-каркасно-приставные – стеклянные.

Шахта, по высоте, выполняется такой, чтобы при нахождении кабины в крайнем верхнем положении, а противовеса на сжатых буферах (в приямке), расстояние между площадкой на крыше кабины и перекрытием шахты, было не менее 750 мм. И наоборот, при нахождении кабины на сжатых буферах в приямке, а противовеса в верхней части, расстояние между нижней частью кабины и полом приямка должно быть не менее 750 мм.

1. Приямок – часть шахты за нижним уровнем рабочего положения кабины.

Назначение – для ремонта нижней части кабины и размещения оборудования.

Приямки, глубиной до 2 м, имеют лестницы или ступеньки для удобства входа и выхода (обслуживания).

Приямки, глубиной более 2 м, имеют дверь, отдельный вход с замком и блокировочным контактом.

Требования к приямку – должен быть чистый и сухой.

2. Двери шахты

Тип дверей шахты: с ручным открыванием – распашные, с автоматическим открыванием – раздвижные.

А) Двери автоматические (раздвижные).

На них устанавливаются автоматические замки, которые открыть с площадки невозможно без специального ключа – ригельного. Этот ключ, должен быть у обслуживающего персонала. Ригельным ключом лифтёр должен открыть дверь шахты в необходимых случаях.

На верхней балке дверей шахты устанавливаются контакты контроля запирания створок и контакт контроля закрывания створок (ДК). ДК проверяется лифтёрами при обходе.

Б) Двери с ручным открыванием (распашные).

На них устанавливаются автоматические замки, которые открываются электромагнитной отводкой, находящейся на кабине (ЭМО).

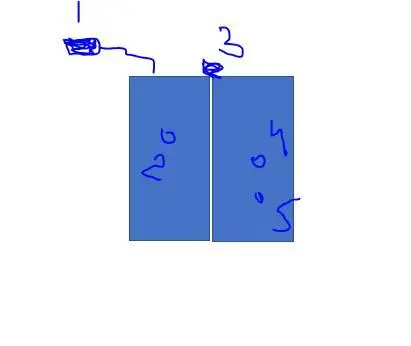

Дверь двустворчатая: 1-ДК – запирания, 2-смотровое отверстие, 3-ДК закрывания, 4-неавтоматический замок, 5-дополнительный замок.

Рис. 3

Дверь одностворчатая – в середине двери замки и контакты.

Рис. 4

Кроме автоматических замков, устанавливают неавтоматические, которые удерживают дверь шахты в закрытом положении, когда кабина находится на этаже.
