Dans la Bourgogne, les rosaces, les personnages symboliques; portail de l'église d'Avallon, Yonne (29). On voit par l'examen de ces exemples appartenant aux XIe et XIIe siècles, que quelle que soit la richesse de la décoration, les moulures, ornements ou figures se renferment dans un épannelage rectangulaire. Jusqu'au XVe siècle, les architectes conservent scrupuleusement ce principe. Ainsi, vers la fin du XIIe siècle et pendant les XIIIe et XIVe siècles, les archivoltes, dans les grands portails des cathédrales du nord, sont presque toujours chargées de figures sculptées chacune dans un claveau; ces figures sont comprises dans l'épannelage des voussoirs; nous en donnons un exemple (30) tiré du portail sud de la cathédrale d'Amiens, XIIIe siècle; A indique la coupe des claveaux avant la sculpture. De même, si l'archivolte se compose de moulures avec ou sans ornements, la forme première du claveau se retrouve (31); porte latérale de l'église Saint-Nazaire de Carcassonne, XIVe siècle.

Au XVe siècle cette méthode change; les archivoltes des portails sont posées avec la moulure ou gorge qui doit recevoir les figures; cette gorge porte seulement les dais et supports des statuettes, et celles-ci sont accrochées après coup au moyen d'un gond scellé dans le fond de la moulure (32); portail de l'église Notre-Dame de Semur; dès lors ces statuettes, sculptées dans l'atelier et adaptées après coup, n'ont plus cette uniformité de saillie, cette unité d'aspect qui, dans les portails des XIIIe et XIVe siècles, fait si bien valoir les lignes des archivoltes et leur laisse une si grande fermeté, malgré la multiplicité des détails dont elles sont chargées.

ARCHIVOLTES DES PORTES. Toutes les portes des époques romane et ogivale étant, sauf quelques exceptions qui appartiennent au Poitou et à la Saintonge, couronnées par un linteau, les archivoltes ne sont que des arcs de décharge qui empêchent le poids des maçonneries de briser ces linteaux. Les moulures qui décorent ces archivoltes subissent les mêmes transformations que celles des portails; le plein cintre persiste dans les archivoltes des portes; on le voit encore employé jusque vers la fin du XIIIe siècle pour les baies d'une dimension médiocre, alors que la courbe en tiers-point domine partout sans mélange. (voy. PORTE)

ARCHIVOLTES DES FENÊTRES. Elles restent plein cintre jusque pendant le XIIIe siècle dans les provinces méridionales et du centre; adoptent la courbe en tiers-point dans l'Île-de-France vers le milieu du XIIe siècle. Dans la Normandie, la Bourgogne, la Picardie et la Champagne, de 1200 à 1220 environ (voy. FENÊTRE). Elles sont généralement, pendant la période ogivale, immédiatement posées sous le formeret des voûtes et se confondent même parfois avec lui; exemples: cathédrales d'Amiens, de Beauvais, de Troyes, de Reims, etc.

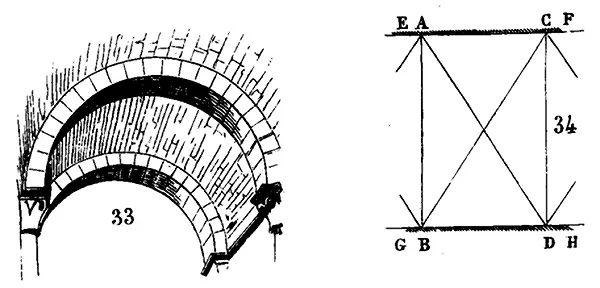

ARC-DOUBLEAU. ARC-OGIVE. ARC-FORMERET. L'arc-doubleau est l'arc qui partant d'une pile à l'autre dans les édifices voûtés, forme comme un nerf saillant sous les berceaux (33), ou sépare deux voûtes d'arêtes. Nous donnons ici le plan d'une voûte d'arête afin de désigner par leurs noms les différents arcs qui la composent (34). Soient EF, GH, les deux murs; AB, CD, sont les arcs-doubleaux; AD, CB, les arcs-ogives; AC, BD, les arcs-formerets.

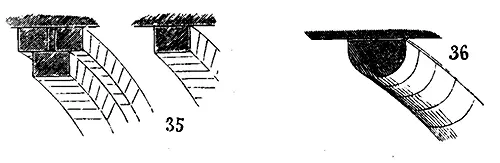

Les voûtes sont construites en berceau jusque vers le commencement du XIIe siècle; les arcs-doubleaux alors se composent d'un ou deux rangs de claveaux le plus souvent sans moulures ni ornements (35). Quelquefois les arcs-doubleaux affectent en coupe la forme d'un demi-cylindre comme dans la crypte de l'église Saint-Eutrope de Saintes (36). Les nefs de la première moitié du XIIe siècle, sont voûtées en berceau ogival, les arcs-doubleaux se composent de deux rangs de claveaux, le second étant orné d'une moulure ou d'un boudin sur ses arêtes (37), cathédrale d'Autun. La nef de l'église de Vézelay, antérieure à cette époque, présente des arcs-doubleaux pleins cintres, les voûtes sont en arête, mais sans arcs-ogives (38).

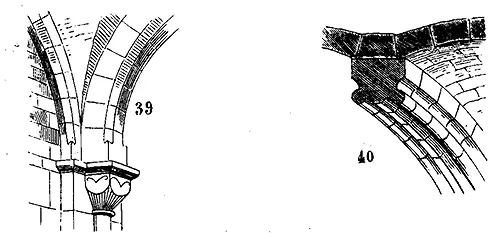

Dans les édifices civils du XIIe siècle, les arcs-doubleaux sont ordinairement simples, quelquefois chanfreinés seulement sur leurs arêtes (39); c'est vers la fin du XIIe siècle que les arcs-doubleaux commencent à se composer d'un faisceau de tores séparés par des gorges, cathédrale de Paris (40), églises de Saint-Julien-le-Pauvre, de Saint-Étienne de Caen, de Bayeux, etc. Mais comme on peut l'observer à la cathédrale de Paris, les arcs-doubleaux sont alors minces, étroits, formés d'un seul rang de claveaux, n'ayant pas beaucoup plus de saillie ou d'épaisseur que les arcs-ogives avec lesquels leurs profils les confondent. Vers le milieu du XIIIe siècle, les arcs-doubleaux prennent deux et même quelquefois trois rangs de claveaux et acquièrent ainsi une beaucoup plus grande résistance que les arcs-ogives, lesquels ne se composent jamais que d'un seul rang de claveaux. Les profils de ces arcs se modifient alors et suivent les changements observés plus haut dans les archivoltes des nefs. Nous donnons ci-contre les coupes des arcs-doubleaux A et des arcs-ogives B de la Sainte-Chapelle du Palais (41); ces formes d'arcs se rencontrent avec quelques variantes sans importance dans tous les édifices de cette époque, tels que les cathédrales d'Amiens, de Beauvais, de Reims, de Troyes, les églises de Saint-Denis, les salles du Palais, la salle synodale de Sens, etc.; les profils de ces arcs se conservent même encore pendant le XIVe siècle, plus maigres, plus refouillés, plus recherchés comme détails de moulures.

Mais au XVe siècle, les tores avec ou sans arêtes saillantes, sont abandonnés pour adopter les formes prismatiques, anguleuses, avec de grandes gorges. Les arcs-doubleaux et les arcs-ogives se détachent de la voûte (42); la saillie la plus forte de leurs profils dépasse la largeur de l'extrados, et ceci était motivé par la méthode employée pour construire les remplissages des voûtes. Ces saillies servaient à poser les courbes en bois nécessaires à la pose des rangs de moellons formant ces remplissages (voy. VOÛTE). Il faut remarquer ici que jamais les arcs-ogives, les arcs-doubleaux ni les formerets ne se relient avec les moellons des remplissages, ils ne font que porter leur retombée comme le feraient des cintres en bois; c'est là une règle dont les constructeurs des édifices romans ou gothiques ne se départent pas, car elle est impérieusement imposée par la nature même de la construction de ces sortes de voûtes (voy. VOÛTE). C'est pendant le XVe siècle que les arcs-doubleaux et les arcs-ogives, aussi bien que les archivoltes, viennent pénétrer les piles qui les portent en supprimant les chapiteaux. Quelquefois les profils de ces arcs se prolongent sur les piles jusqu'aux bases, où ils viennent mourir sur les parements cylindriques ou prismatiques de ces piles, passant ainsi de la ligne verticale à la courbe, sans arrêts, sans transitions. Ces pénétrations sont toujours exécutées avec une entente parfaite du trait (voy. PÉNÉTRATIONS, PROJECTIONS).
