Первые геостационарные спутники связи имели один луч, который охватывал примерно 1/3 земной поверхности и назывался точечным лучом. Однако по мере удешевления, уменьшения размеров и энергоемкости микроэлектронных элементов, стали появляться более сложные стратегии. Стало возможно оборудовать каждый спутник несколькими антеннами и несколькими транспондерами. Каждый нисходящий луч сфокусировали на небольшой территории; таким образом, смогли осуществить одновременную передачу нескольких сигналов. Обычно эти так называемые пятнаимеют форму овала и могут иметь относительно малые размеры — порядка нескольких сотен километров. Американский спутник связи охватывает широким лучом 48 штатов, а также имеет два узких луча для Аляски и Гавайских островов.

Новым витком развития спутников связи стало создание недорогих терминалов со сверхмалой апертурой — VSAT(Very Small Aperture Terminal) (Abramson, 2000). У этих небольших станций имеется антенна диаметром всего один метр (сравните с 10-метровой антенной GEO), их выходная мощность составляет примерно 1 Вт. Скорость работы в направлении Земля — спутник обычно составляет до 1 Мбит/с, зато связь спутник — Земля можно поддерживать до нескольких мегабит в секунду. Спутниковое широковещательное телевидение использует эту технологию для односторонней передачи сигнала.

Многим микростанциям VSAT не хватает мощности для того, чтобы связываться друг с другом (через спутник, разумеется). Для решения этой проблемы устанавли-

ваются специальные наземные концентраторы с большой мощной антенной. Концентратор (хаб, ретранслятор) распределяет трафик между несколькими VSAT, как показано на рис. 2.14. В таком режиме либо приемник, либо передатчик обязательно имеет большую антенну и мощный усилитель. Недостатком такой системы является наличие задержек. Достоинством — низкая цена за полноценную систему для конечного пользователя.

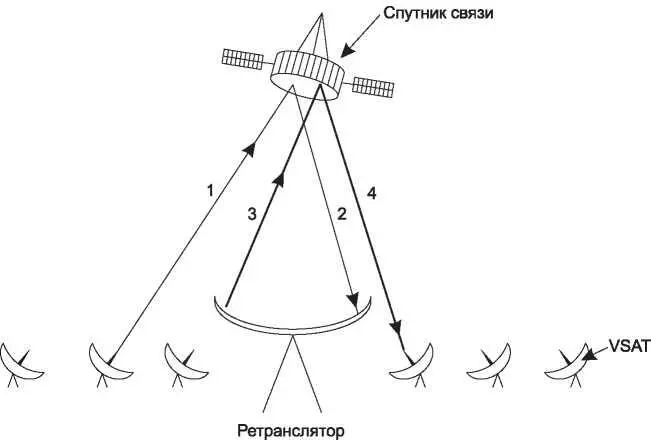

Рис. 2.14. Микростанция VSAT и наземный концентратор

Системы VSAT имеют большие перспективы использования в сельской местности. Об этом как-то не очень часто вспоминают, но половина населения земного шара живет минимум в часе ходьбы от ближайшего телефона. Протянуть телефонные линии ко всем селам и деревням не по карману большинству стран так называемого «третьего мира». Однако средств на установку тарелки VSAT, питающейся от солнечной батареи, может хватить не только у администрации региона, но и у частных лиц. Таким образом, VSAT — это технология, которая может позволить организовать связь в любой точке планеты.

Спутники связи обладают рядом свойств, которые радикально отличают их от любых наземных систем связи между абонентами. Во-первых, несмотря на предельно высокую скорость распространения сигнала (собственно, она практически равна скорости света — 300 000 км/с), расстояния между наземными приемо-передающими устройствами и спутниками таковы, что в технологии GEO задержки оказываются весьма значительными. В зависимости от взаимного расположения пользователя, наземной станции и спутника, время передачи может составлять 250-300 мс. Обычно оно составляет 270 мс (соответственно, в два раза больше — 540 мс — в системах VSAT, работающих через концентратор).

Для сравнения, сигнал в наземных микроволновых системах связи имеет задержку распространения примерно 3 мкс/км, а коаксиальный кабель и оптоволокно имеют задержку порядка 5 мкс/км. Разность задержек здесь объясняется тем, что в твердых телах сигнал распространяется медленнее, чем в воздухе.

Еще одним важным свойством спутников является то, что они — исключительно широковещательное средство передачи данных. На отправку сообщения сотням абонентов, находящихся в зоне следа спутника, не затрачивается никаких дополнительных ресурсов по сравнению с отправкой сообщения одному из них. Для некоторых применений это свойство очень полезно. Например, можно представить себе кэширование на спутнике популярных веб-страниц, что резко повысит скорость их загрузки на сотни компьютеров, находящихся довольно далеко друг от друга. Конечно, широковещание симулируется обычными двухточечными сетями, однако спутниковое вещание в этом случае обходится значительно дешевле. С другой стороны, с точки зрения конфиденциальности данных, спутники — это прямо-таки беда: кто угодно может прослушивать абсолютно все. Здесь на защиту тех, кому важен ограниченный доступ к информации, встает криптография.
