Спутники Iridium вращаются по околоземной круговой полярной орбите на высоте 750 км. Они составляют ожерелье, ориентированное вдоль линий долготы (по одному спутнику на 32° долготы). Шесть таких ожерелий опоясывают Землю, как показано на рис. 2.15. У каждого спутника максимум 48 ячеек (пятен от лучей сигналов), а полоса пропускания вмещает 3840 каналов. Некоторые каналы используются пейджинговыми компаниями и для навигации, остальные — для передачи данных и речи.

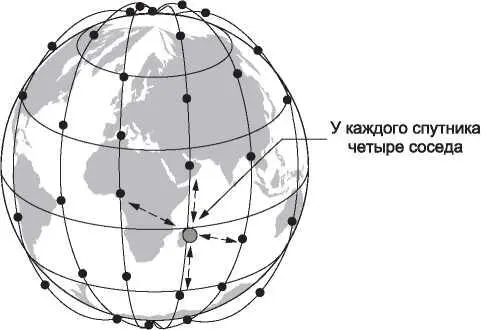

Рис. 2.15.Шесть ожерелий Земли из спутников Iridium

Шесть ожерелий позволяют покрыть всю поверхность Земли, как видно на рисунке. Интересным свойством Iridium является то, что в этой системе обмен данными между очень удаленными друг от друга абонентами происходит в космосе, как показано на рис. 2.16, а. Абонент на Северном полюсе напрямую связывается со спутником, который находится над ним. У каждого спутника четыре соседа, с которыми он может обмениваться данными: два в том же ожерелье (см. рис. 2.15) и два в соседних. Спутники передают голосовые данные по этой сетке, и в результате речь первого абонента достигает второго абонента на Южном полюсе.

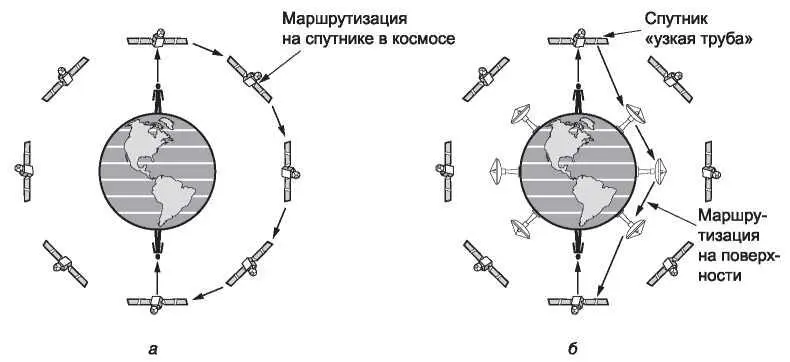

Рис. 2.16.Пересылка данных в космосе (а); пересылка данных наземными станциями (б)

Globalstar

Альтернативой проекту Iridium является система Globalstar. Она построен на 48 низкоорбитальных спутниках, но имеет иную схему ретрансляции сигналов. Если

в Iridium в качестве маршрутизаторов используются сами спутники, передающие по цепочке сигнал (что требует наличия на них довольно сложного оборудования), то в Globalstar применяется обычный принцип «узкой трубы». Допустим, звонок приходит на спутник с Северного полюса (рис. 2.16, б). Принятый сигнал отправляется обратно на Землю и захватывается крупной наземной приемопередающей станцией рядом с домиком Санта-Клауса. Маршрутизация производится между такими станциями, разбросанными по всему миру. Наземная цель сигнала — ближайший ко второму абоненту наземный маршрутизатор. Через находящийся рядом с ним спутник вызов поступает к абоненту. Преимуществом такой схемы является то, что наиболее сложное оборудование устанавливается на поверхности Земли, а здесь работать с ним гораздо проще, чем на орбите. К тому же использование мощных наземных антенн позволяет принимать слабый сигнал со спутника; значит, можно уменьшить потребную мощность телефонов. В результате телефоны передают сигналы с мощностью всего несколько милливатт, и наземные антенны получают очень слабый сигнал, даже после его усиления спутником. Тем не менее такой мощности хватает для нормальной работы.

За год в космос запускается около 20 спутников, включая спутники-гиганты, весящие более 5000 кг. Организации, которые не могут позволить себе огромных бюджетных трат, используют крошечные спутники. Для того чтобы сделать исследование космического пространства более доступным, академики из Калифорнийского политехнического института и Стэнфорда в 1999 году придумали стандарт миниатюрных спутников и подходящей пусковой установки, значительно снижающие стоимость запуска спутника (Nugent и др., 2008). CubeSat — это спутник, представляющий собой куб со стороной 10 см. Каждый такой спутник весит не более одного килограмма, а стоимость его запуска не превышает 40 000 долларов. Пусковая установка прикрепляется к летательным аппаратам, которые отправляются в коммерческие полеты. Фактически пусковая установка — это труба, вмещающая до трех миниатюрных спутников. На орбиту они выстреливаются при помощи пружины. Уже запущено около 20 спутников CubeSat, и еще очень много проектов находятся в активной разработке. Большинство таких спутников общаются с наземными станциями в диапазонах УВЧ (UHF) и ОВЧ (VHF).

2.4.4. Спутники против оптоволокна

Такое сравнение не только уместно, но и поучительно. Всего лишь 25 лет назад люди смогли осознать, что будущее телекоммуникационных систем — за спутниками связи. В конце концов, телефонная система не особо менялась последние 100 лет, и похоже, что не изменится и еще через 100 лет. Такая стабильность вызвана, в том числе, и мощной регулятивной средой, которая обязывала телефонные компании предоставлять качественный сервис за разумные деньги и взамен предлагала гарантированную прибыль за счет инвестиций. Для тех, кому требовалось передавать не только речь, но и данные, сделали модемы на 1200 бит/с. Собственно, это все, что долгое время предоставляла телефонная система.
