Дальнейший прогресс в создании коммуникаций с помощью небесных тел на этом приостановился до запуска первого спутника связи. Ключевым отличием искусственной «луны» являлось то, что на спутнике было установлено оборудование, позволяющее усилить входящий сигнал перед отправкой его обратно на Землю. Это превратило космическую связь из забавного курьеза в мощную технологию.

Спутникам связи присущи определенные свойства, делающие их чрезвычайно привлекательными для самых разных областей применения. Проще всего представить себе спутник связи в виде своего рода огромного микроволнового повторителя, висящего в небе. Он включает в себя несколько транспондеров, каждый из которых настроен на определенную часть частотного спектра. Транспондеры усиливают сигналы и преобразуют их на новую частоту, чтобы при отправке на Землю отраженный сигнал не накладывался на прямой. Такой режим работы называется «узкая труба» (bent pipe). Можно добавить цифровую обработку, для того чтобы по отдельности манипулировать или перенаправлять потоки данных в доступном диапазоне. Кроме того, спутник может получать и пересылать дальше цифровую информацию. Такой способ восстановления сигнала улучшает общую производительность по сравнению с «узкой трубой», так как спутник не увеличивает количество шума в восходящем сигнале. Нисходящий луч может быть как широким, покрывающим огромные пространства на Земле, так и узким, который можно принять в области, ограниченной лишь несколькими сотнями километров.

В соответствии с законом Кеплера, период обращения спутника равен радиусу орбиты в степени 3/2. Таким образом, чем выше орбита, тем дольше период. Вблизи поверхности Земли период обращения вокруг нее составляет примерно 90 минут. Следовательно, спутники, расположенные на малой высоте, слишком быстро исчезают из вида приемо-передающих устройств, расположенных на Земле, поэтому необходимо организовывать непрерывные зоны покрытия и устанавливать для их отслеживания наземные антенны. На высоте 35 800 км период составляет 24 часа. А на высоте 384 000 км спутник будет обходить Землю целый месяц, в чем может убедиться любой желающий, наблюдая за Луной.

Конечно, период обращения спутника очень важно иметь в виду, но это не единственный критерий, по которому определяют, где его разместить. Необходимо принимать во внимание так называемые пояса Ван Аллена (Van Allen belts) — области скопления частиц с большим зарядом, находящихся в зоне действия магнитного поля Земли. Любой спутник, попав в такой пояс, довольно быстро будет уничтожен этими частицами. В результате учета этих факторов были выделены три зоны, в которых можно безопасно размещать искусственные спутники. Они изображены на рис. 2.13. Из этого же рисунка можно узнать о некоторых из их свойств. Мы вкратце рассмотрим спутники, размещаемые в каждой из этих трех зон.

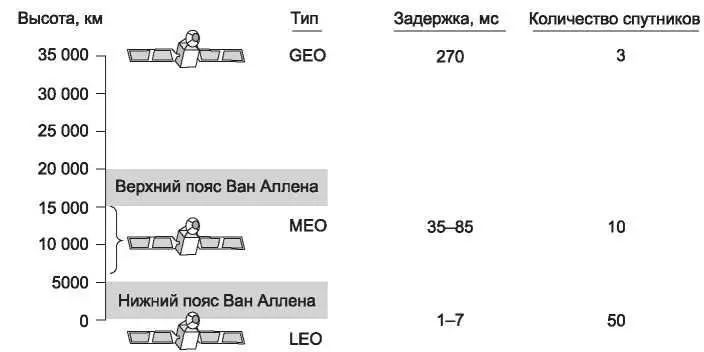

Рис. 2.13.Спутники связи и их свойства: высота орбиты, задержка, число спутников, необходимое для покрытия всей поверхности земного шара

2.4.1. Геостационарные спутники

В 1945 году писатель-фантаст Артур С. Кларк (Arthur S. Clarke) подсчитал, что спутник, расположенный на высоте 35 800 км на круговой экваториальной орбите, будет оставаться неподвижным относительно Земли. А значит, следить за ним будет гораздо проще (Clarke, 1945). Он развил свою мысль и описал целую коммуникационную систему, использующую такие (пилотируемые) геостационарные спутники. Он описал орбиты, солнечные батареи, радиочастоты и даже процедуры связи. К сожалению, в конце концов он пришел к неутешительному выводу, что такие спутники вряд ли будут иметь практическое значение, потому что на их борту невозможно разместить энергоемкие, хрупкие ламповые усилители. В связи с этим, Кларк не стал больше развивать свою идею, хотя и написал несколько фантастических рассказов о подобных искусственных спутниках.

Положение вещей изменило изобретение транзистора, и вот в июле 1962 года производится запуск первого в мире спутника связи Telstar.

С тех пор спутники связи стали многомиллиардным бизнесом и единственным прибыльным делом, связанным с космическими технологиями. Про спутники, вращающиеся на большой высоте, говорят, что они расположены на геостационарной орбите(GEO, Geostationary Earth Orbit).

Современные технологии таковы, что расположение спутников чаще, чем через каждые два градуса в 360-градусной экваториальной плоскости, является нерациональным. В противном случае возможна интерференция сигналов. Итак, если на каждые два градуса приходится один спутник, то всего их в экваториальной плоскости можно разместить 360/2 = 180. Сто восемьдесят спутников могут одновременно находиться в небе и вращаться в одной и той же плоскости на одной и той же высоте. Тем не менее у каждого транспондера есть возможность работы на разных частотах и с разной поляризацией, что позволяет увеличить максимальную пропускную способность всей системы.
