Длина волны, мкм

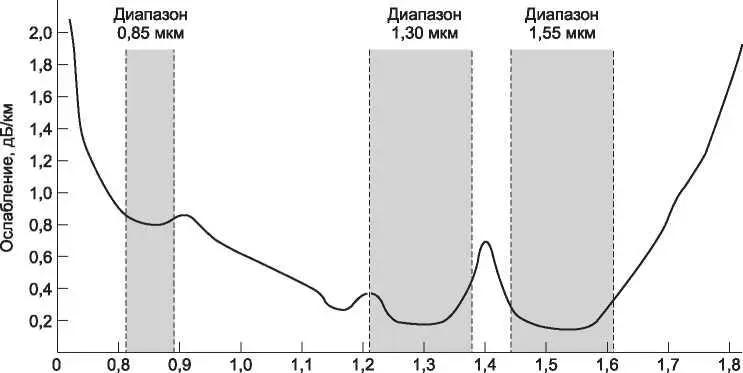

Рис. 2.6.Ослабление света в инфракрасной области спектра при прохождении через оптическое волокно

В системах связи используются три диапазона длин волн: 0,85, 1,30 и 1,55 мкм. Все три диапазона обладают полосой пропускания от 25 000 до 30 000 ГГц. Первым стал применяться диапазон с центром 0,85 мкм. Он обладает более высоким ослаблением, поэтому используется для передачи на короткие расстояния. Однако его преимуществом является то, что для этой длины волны лазеры и электроника могут быть сделаны из одного и того же материала (арсенида галлия). У двух остальных диапазонов показатели по ослаблению лучше (менее 5 % потерь на километр). В настоящее время широко используется диапазон 1,55 мкм и волоконные усилители с добавкой эрбия, которые работают прямо в оптическом домене.

Световые импульсы удлиняются по мере их продвижения по волокну. Это удлинение называется световой дисперсией. Величина удлинения зависит от длины волны. Чтобы не допустить перекрывания соседних расширяющихся импульсов, можно увеличить расстояние между ними, однако при этом придется уменьшить скорость передачи. К счастью, было обнаружено, что эффект дисперсии можно предотвратить, если придавать импульсам специальную форму, а именно обратной величины от гиперболического косинуса. В этом случае будет возможно посылать импульсы на тысячи километров без искажения формы. Такие импульсы называются уединенными волнами или солитонами. Значительная часть исследователей намерена перейти от лабораторных исследований уединенных волн к их промышленному использованию.

Оптоволоконные кабели

Структура оптоволоконного кабеля схожа с описанной выше структурой коаксиального провода. Разница состоит лишь в том, что в первом нет экранирующей сетки. На рис. 2.7, а показана отдельная оптоволоконная жила. В центре ее располагается стеклянная сердцевина, по которой распространяется свет. В многомодовом оптоволокне диаметр сердечника составляет 50 мкм, что примерно равно толщине человеческого волоса. Сердечник в одномодовом волокне имеет диаметр от 8 до 10 мкм.

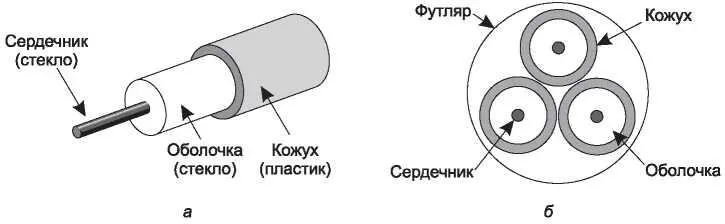

Рис. 2.7. Вид одиночного волокна сбоку (а); поперечное сечение трехжильного кабеля (б)

Сердечник покрыт слоем стекла с более низким, чем у сердечника, коэффициентом преломления. Он предназначен для более надежного предотвращения выхода света за пределы сердечника. Внешним слоем служит пластиковая оболочка, защищающая остекление. Оптоволоконные жилы обычно группируются в пучки, защищенные внешней оболочкой. На рис. 2.7, б показан трехжильный кабель.

Обычно кабели кладутся в грунт на глубину около метра, где их могут случайно повредить грызуны или экскаватор. У побережья трансокеанические кабели укладываются в траншеи специальным механизмом. На большой глубине их обычно просто кладут на дно, где их могут зацепить рыболовные траулеры или перегрызть акулы.

Соединение отрезков кабеля может осуществляться тремя способами. Во-первых, на конец кабеля может прикрепляться специальный разъем, с помощью которого кабель вставляется в оптическую розетку. Подобное соединение приводит к потере 10-20 % силы света, зато оно позволяет легко изменить конфигурацию системы.

Во-вторых, они могут механически сращиваться — два аккуратно отрезанных конца кабеля укладываются рядом друг с другом и зажимаются специальной муфтой. Улучшение прохождения света достигается выравниванием концов кабеля. При этом через соединение пропускается свет, и задачей является добиться максимального соответствия мощности выходного сигнала мощности входного. Одно механическое сращивание кабелей занимает у опытного монтажника сетей около 5 минут и дает в результате потерю 10 % мощности света.

В-третьих, два куска кабеля могут быть сплавлены вместе. Сплавное соединение почти так же хорошо, как и сплошной кабель, но даже при таком методе происходит небольшое уменьшение мощности света.

Во всех трех типах соединений в точке соединения могут возникнуть отражения, и отраженный свет может интерферировать с сигналом.

Для передачи сигнала по оптоволоконному кабелю могут использоваться два типа источника света: светоизлучающие диоды (LED, Light Emitting Diode) и полупроводниковые лазеры. Они обладают различными свойствами, как показано в табл. 2.2. Их длина волны может быть настроена при помощи интерферометров Фабри—Перо (Fabry—Perot) или Маха—Цандера (Mach—Zehnder), устанавливаемых между источником и кабелем. Интерферометры Фабри—Перо представляют собой простые резонансные углубления, состоящие из двух параллельных зеркал. Свет падает перпендикулярно зеркалам, углубление отбирает те длины волн, которые укладываются в его размер целое число раз. Интерферометры Маха—Цандера разделяют свет на два луча, которые проходят различное расстояние и снова соединяются на выходе. Синфазными на выходе интерферометра окажутся лучи строго определенной длины.
