Оптоволокно используется для пересылки информации на очень большие расстояния по сетевым магистральным соединениям, внутри высокоскоростных локальных сетей (хотя пока что ему не удается достаточно далеко уйти вперед от медных проводов) и для высокоэффективного доступа в Интернет, например, по технологии FTTH (Fiber to the Home — волокно прямо к дому). Оптоволоконная система передачи данных состоит из трех основных компонентов: источника света, носителя, по которому распространяется световой сигнал, и приемника сигнала, или детектора. Световой импульс принимают за единицу, а отсутствие импульса — за ноль. Свет распространяется в сверхтонком стеклянном волокне. При попадании на него света детектор генерирует электрический импульс. Присоединив к одному концу оптического волокна источник света, а к другому — детектор, мы получим однонаправленную систему передачи данных. Система принимает электрические сигналы и преобразует их в световые импульсы, передающиеся по волокну. На другой стороне происходит обратное преобразование в электрические сигналы.

Такая передающая система была бы бесполезна, если бы свет по дороге рассеивался и терял свою мощность. Однако в данном случае используется один интересный физический закон. Когда луч света переходит из одной среды в другую, например из стекла (расплавленного и застывшего кварца) в воздух, луч отклоняется (эффект рефракции или преломления) на границе стекло-воздух, как показано на рис. 2.5, а. Здесь мы видим, что луч света падает под углом а1, выходя под углом р гСоотношение углов падения и отражения зависит от свойств смежных сред (в частности, от их коэффициентов преломления). Если угол падения превосходит некоторую критическую величину, луч света целиком отражается обратно в стекло, а в воздух ничего не проходит. Таким образом, луч света, падающий на границу сред под углом, превышающим критический, оказывается запертым внутри волокна, как показано на рис. 2.5, б, и может быть передан на большое расстояние почти без потерь.

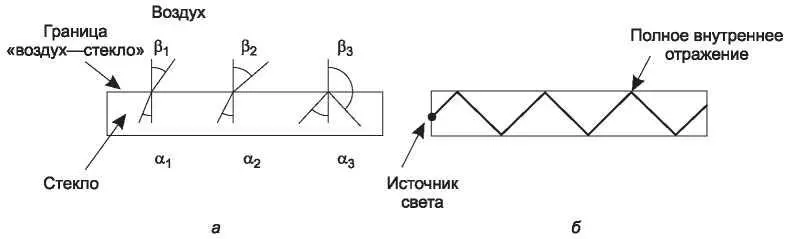

Рис. 2.5. Три примера преломления луча света, падающего под разными углами, на границе кварцевого волокна и воздуха (а); луч света, пойманный полным внутренним отражением (б)

На рис. 2.5, б показан только один пойманный луч света, однако поскольку любой луч света с углом падения, превышающим критический, будет отражаться от стенок волокна, то и множество лучей будет одновременно отражаться под различными углами. Про каждый луч говорят, что он обладает некоторой модой, а оптическое волокно, обладающее свойством передавать сразу несколько лучей, называется многомодовым.

Однако если уменьшить диаметр волокна до нескольких длин волн света, то волокно начинает действовать подобно волноводу, и свет может двигаться только по прямой линии, без отражений от стенок волокна. Такое волокно называется одномодовым. Оно стоит дороже, но может использоваться при передаче данных на большие расстояния. Сегодняшние одномодовые волоконные линии могут работать со скоростью 100 Гбит/с на расстоянии до 100 км. В лабораториях были достигнуты и более высокие скорости, правда, на меньших дистанциях.

Прохождение света по волокну

Оптическое волокно изготавливается из стекла, которое, в свою очередь, производится из песка — недорогого необработанного материала, доступного в неограниченных количествах. Изготовление стекла было известно уже в древнем Египте, однако, чтобы свет мог проникнуть сквозь стекло, его толщина не должна превышать 1 мм, чего в то время было невозможно достичь. Стекло, достаточно прозрачное, чтобы его можно было использовать в окнах зданий, было изобретено в эпоху Возрождения. Для современных оптических кабелей применяется настолько прозрачное стекло, что если бы океаны вместо воды состояли из него, то дно океана было бы так же ясно видно, как поверхность суши с борта самолета в ясный день.

Ослабление силы света при прохождении через стекло зависит от длины волны (а также от некоторых физических свойств стекла). Оно определяется в виде отношения мощности входного сигнала к мощности выходного сигнала. Для стекла, используемого в оптическом волокне, зависимость ослабления от длины волны показана на рис. 2.6 в децибелах на километр длины волокна. Например, ослаблению мощности в два раза соответствует на графике 10 lg 2 = 3 дБ. На графике изображена ближняя инфракрасная часть спектра, используемая на практике. Видимый свет имеет несколько более короткие длины волн — от 0,4 до 0,7 мкм (1 мкм или 1 микрон равен 10 -6метра). Приверженцы точных наименований сказали бы, что длина волны измеряется в нанометрах — в данном случае речь о диапазоне от 400 до 700 нм, — однако мы будем использовать более привычные термины.
