2.2.2. Витая пара

Хотя скорость передачи данных с помощью магнитных лент отличная, однако величина задержки при такой передаче очень велика. Время передачи измеряется минутами или часами, а не миллисекундами. Для многих приложений требуется мгновенная реакция удаленной системы (в подключенном режиме). Одним из первых и до сих пор часто применяемых средств передачи является витая пара. Этот носитель состоит из двух изолированных медных проводов, обычный диаметр которых составляет 1 мм. Провода свиваются один вокруг другого в виде спирали, чем-то напоминая молекулу ДНК. Это позволяет уменьшить электромагнитное взаимодействие нескольких расположенных рядом витых пар. (Два параллельных провода образуют простейшую антенну, витая пара — нет.) Сигнал обычно передается в виде разницы потенциалов в двух проводах, составляющих пару. Это обеспечивает лучшую устойчивость к внешнему шуму, так как шум одинаково влияет на оба провода, и, таким образом, разница потенциалов остается неизменной.

Самым распространенным применением витой пары является телефонная линия. Почти все телефоны соединяются с телефонными компаниями при помощи этого носителя. По витой паре передаются не только телефонные звонки; доступ в Интернет по технологии ADSL также осуществляется через витую пару. Витая пара может передавать сигнал без ослабления мощности на расстояние, составляющее несколько километров. На более дальних расстояниях из-за ослабевания сигнала требуются повторители. Большое количество витых пар, тянущихся на большое расстояние в одном направлении, объединяются в кабель, на который надевается защитное покрытие. Если бы пары проводов, находящиеся внутри таких кабелей, не были свиты, то сигналы, проходящие по ним, накладывались бы друг на друга. Телефонные кабели диаметром несколько сантиметров можно видеть протянутыми на столбах.

Витые пары могут использоваться для передачи как аналоговых, так и цифровых данных. Полоса пропускания зависит от диаметра и длины провода, но в большинстве случаев на расстоянии до нескольких километров может быть достигнута скорость несколько мегабит в секунду. Благодаря довольно высокой пропускной способности и небольшой цене витые пары широко распространены и, скорее всего, будут популярны и в будущем.

Витые пары применяются в нескольких вариантах. В офисных зданиях наиболее распространена витая пара категории 5 или «Cat 5». Витая пара категории 5 состоит из двух изолированных проводов, свитых друг с другом. Четыре такие пары обычно помещаются вместе в пластиковую оболочку. Подобная схема показана на рис. 2.2.

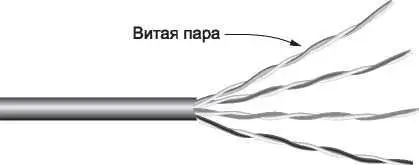

Рис. 2.2. Кабель UTP категории 5 с четырьмя витыми парами

В сетях разных стандартов витая пара используется по-разному. Например, в 100-мегабитной сети Ethernet данные передаются по двум (из четырех) парам, по одной паре в каждом направлении.

Для того чтобы достичь более высокой скорости, в 1-гигабитных сетях Ethernet данные передаются по всем четырем парам одновременно в обоих направлениях. Во избежание ошибок принимающее устройство должно уметь отделять сигнал, передаваемый локально.

Немного сухой терминологии. Линии, по которым данные могут одновременно передаваться в обе стороны, как на улице с двухсторонним движением, называются дуплексными. А те линии, по которым данные в каждый момент времени могут пересылаться лишь в одном направлении, как на дороге с реверсивным движением, называются полудуплексными. Третья категория — это дороги с односторонним движением — линии, по которым передача сигнала возможна только в одну сторону. Они называются симплексными.

Возвращаясь к витой паре, на смену витой паре третьей категории пришла витая пара категории 5. У витой пары пятой категории такой же разъем, но число витков на метр длины проводов больше, чем у кабеля третьей категории. Большее число витков обеспечивает лучшее качество передачи сигнала на большие расстояние и уменьшает наводки. Таким образом, витая пара категории 5 лучше подходит для высокоскоростной компьютерной связи, особенно для 100-мегабитных и 1-гигабитных сетей Ethernet.

Новым стандартом станут, вероятно, кабели категорий 6 или даже 7. Жесткие спецификации этих категорий обеспечивают обработку сигналов с большой полосой пропускания. Некоторые кабели категории 6 и выше предназначены для сигналов с частотой 500 МГц; их можно использовать в 10-гигабитных сетях, развертывание которых планируется в ближайшем будущем.
