С историей изобретения метода перестройки частоты связан один курьез. Одним из его изобретателей была австрийская секс-богиня Хэди Ламмар (Hedy Lammar) — первая женщина, снявшаяся в кино в обнаженном виде (это был чешский фильм 1933 года под названием Extase). Ее первый муж занимался производством оружия и как-то раз рассказал Хэди, как легко блокируются радиосигналы управления торпедами. Когда вдруг обнаружилось, что он продает вооружение гитлеровской армии, Хэди была вне себя. Она переоделась горничной и сбежала из дома. Поехала в Голливуд, где продолжила свою актерскую карьеру. А в свободное от работы время взяла и изобрела метод перестройки частоты. Хэди мечтала хоть чем-нибудь помочь союзным войскам. В ее схеме использовалось 88 частот, по числу клавиш (и частот) на пианино. Вместе со своим другом, композитором Джорджем Антейлом (George Antheil), они запатентовали свое изобретение (патент № 2 292 387). К сожалению, Хэди не удалось убедить военно-морской флот США в том, что метод перестройки частот может иметь какое-то практическое значение, поэтому никаких гонораров за изобретение получено не было. Только через много лет после окончания срока действия патента метод передачи данных, придуманный киноактрисой и композитором, стал популярен.

Еще один метод, использующий широкую полосу частот, называется расширенным спектром с прямой последовательностью. Кодовая последовательность применяется для распределения сигнала данных по более широкой полосе частот. Этот метод широко используется в коммерческих системах, так как позволяет эффективно передавать несколько сигналов внутри одной полосы частот. Сигналам можно присваивать разные коды; этот метод называется CDMA (Code Division Multiple Access,

кодовое разделение каналов с множественным доступом). О нем мы поговорим чуть позже в этой главе. На рис. 2.9 показано, как данный метод отличается от метода с перестройкой частоты. Кстати, он лежит в основе мобильных телефонных сетей 3G, а также используется в системах GPS (Global Positioning System, глобальная система определения координат). Даже без назначения кодов расширенный спектр с прямой последовательностью, так же как и расширенный спектр с перестройкой частоты, устойчив к сосредоточенным помехам и многолучевому замиранию, так как теряется при этом только часть сигнала. Именно поэтому он применяется в старых беспроводных сетях 802.11b. Занимательную и подробную историю средств связи с расширенным спектром см. в книге (Scholtz, 1982).

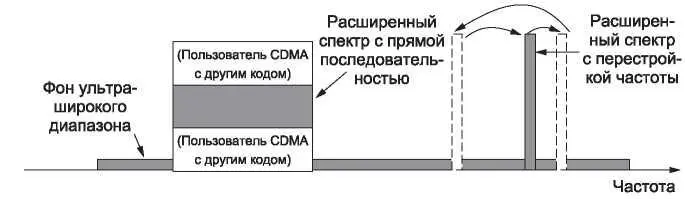

Рис. 2.9.Расширенный спектр и передача данных по сверхширокой полосе пропускания

Третий метод передачи данных в широкой полосе называется UWB-коммуникациейили коммуникацией в ультрашироком диапазоне. Для пересылки информации отправляется последовательность коротких импульсов, изменяющих свое положение. Большое количество коротких импульсов формирует сигнал, распределенный по очень широкой полосе частот. Полоса пропускания UWB-коммуникации составляет минимум 500 МГц или минимум 20 % от значения центральной частоты соответствующей полосы частот. Рисунок 2.9 также иллюстрирует UWB-коммуникацию. С такой полосой пропускания возможна передача данных на очень высоких скоростях. А распределение по широкому диапазону частот позволяет сигналу выдерживать значительное количество относительно сильных помех со стороны других узкополосных сигналов. Также важно, что так как при передаче данных на короткое расстояние UWB-передатчик излучает на каждой конкретной частоте сигнал малой мощности, он не создает серьезных помех для этих узкополосных радиосигналов. Можно сказать, что по отношению к другим сигналам UWB-передача остается фоновой. Благодаря такому мирному существованию на свет появился новый вид сетей — PAN, Personal Area Network. Скорость передачи данных в персональной сети — до 1 Гбит/с. Нельзя сказать, однако, что это стало несомненным коммерческим успехом. UWB-коммуникацию можно применять для получения изображений объектов, находящихся за твердой преградой (земля, стены, тела людей или животных), а также в системах точного определения местоположения.

Теперь рассмотрим использование различных частей электромагнитного спектра, показанного на рис. 2.8, начиная с радиосвязи. Если не указано иное, будем предполагать, что передача данных осуществляется в узкой полосе частот.

2.3.2. Радиосвязь
