Какими бы мощными ни были компоненты, от них не будет проку, если нет места, куда их устанавливать, и блока питания. Я решил, что для моей системы подойдет Apevia X-Telstar, корпус добротной конструкции с легко загружаемыми отсеками для накопителей (цена при прямых поставках 80 долл.). Кроме того, на мой взгляд, он смотрится весьма элегантно – именно так, по моему мнению, и должен выглядеть первоклассный корпус для компьютера. И раз уж у меня набралось несколько довольно энергоемких компонентов, я выбрал для них добротный и надежный 650-Вт блок питания Corsair TX650. Мне приходилось прежде использовать эту модель в различных сборках, и я знаю, что этот блок обеспечит питание всех применяемых мною высокоуровневых аппаратных средств.

Компьютер, на котором будет запускаться столь мощный графический пакет, как Adobe CS4, нельзя назвать дешевым.

• Процессор: 3,2-ГГц Intel Core i7 965 Extreme, реальная розничная цена 1075 долл.

• Графическая плата: NVIDIA Quadro CX, реальная розничная цена 1500 долл.

• Корпус: Apevia X-Telstar, реальная розничная цена 80 долл.

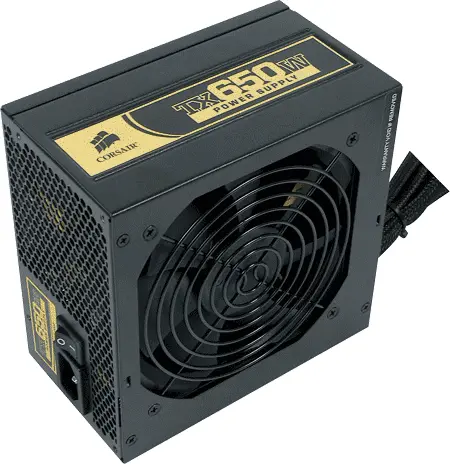

• Блок питания: Corsair TX650, реальная розничная цена 100 долл.

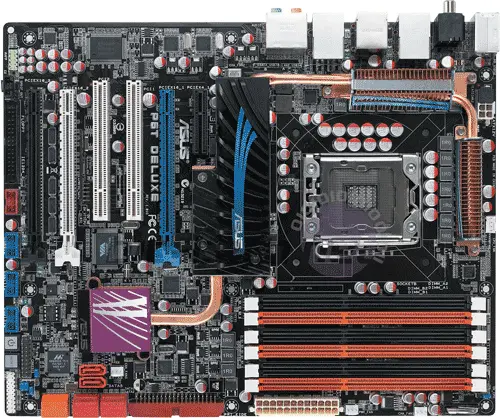

• Системная плата: ASUS P6T, реальная розничная цена 240 долл.

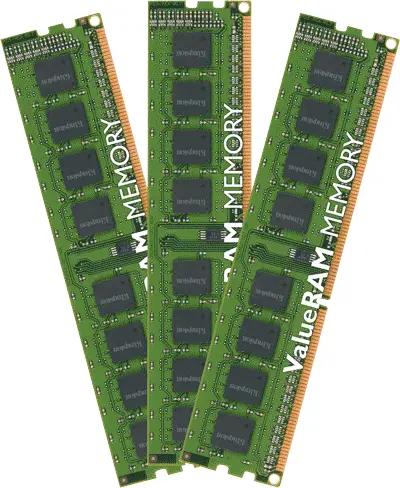

• Память: Kingston DDR3 (KVR1333D3N9K2/4G), цена при прямых поставках 69 долл. за два 2-Гбайт модуля.

• НЖМД: 150-Гбайт 3,5-дюйм WD VelociRaptor (готовый к установке на объединительной панели) WD1500HLFS, реальная розничная цена 150 долл.

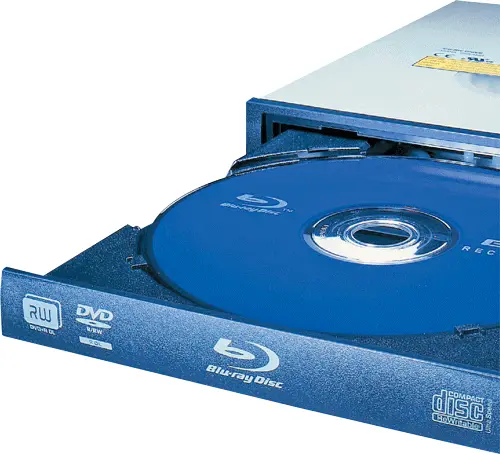

• Оптический накопитель: Lite-On BD (DH-4B1s), реальная розничная цена 230 долл.

• ОС: 64-разрядная Windows Vista Ultimate, цена при прямых поставках 319,95 долл.

Итак, я приобрел самые высококачественные компоненты на общую сумму около 4000 долл. Теперь мне предстояло собрать их в одну систему. Ниже следуют пошаговые инструкции для выполнения этого процесса.

Шаг 1.Удалите винты, удерживающие боковую панель корпуса, и положите корпус на бок. X-Telstar – добротный стальной корпус с несколькими отсеками для накопителей и полезным светодиодным экраном на передней панели. Удачное конструкторское решение – сдвижная панель – позволяет работать с системной платой вне корпуса, а затем легко задвигать ее внутрь.

Прежде чем установить охладитель ЦП, наложите небольшое количество термопасты на корпус процессорного модуля.

Шаг 2.Установите блок питания в верхней части шасси и закрепите с помощью четырех винтов. Проследите, чтобы устройство не было установлено вверх ногами.

Шаг 3.Выдвиньте панель системной платы и привинтите вертикальные установочные стойки для нее.

Шаг 4.Прежде чем устанавливать системную плату, нужно прикрепить к ее обратной стороне пластину охладителя ЦП. Осторожно переверните плату и совместите пластину с четырьмя отверстиями вокруг гнезда для ЦП.

Шаг 5.Установите системную плату на стойки. Опуская плату, придерживайте заднюю пластину. Когда плата займет нужное положение, привинтите ее к стойкам.

Шаг 6.Теперь можно установить ЦП. Сначала освободите рычажок гнезда, чуть сдвинув его в сторону, затем поднимите его под углом 90°. Теперь поднимите крышку гнезда и вставьте процессор. Совместите золотой треугольник на ЦП с верхним правым углом гнезда, но не вставляйте ЦП с силой. Когда процессор займет нужную позицию, опустите рычаг и верните его в исходное положение, тем самым надежно фиксируя ЦП.

Шаг 7.Прежде чем установить охладитель ЦП, наложите небольшое количество термопасты на ИС процессора и затем равномерно размажьте ее (я делал это с помощью визитной карточки). Термопаста хорошо проводит тепло и усиливает эффект охлаждения, заполняя небольшие зазоры между ЦП и поверхностью теплоотвода.

Шаг 8.Теперь все готово к установке охладителя ЦП, но сначала проверьте, имеется ли защитный пластик на контактной пластине. Об этом легко забыть, как убедился один мой коллега на горьком опыте. Если пластина покрыта защитным пластиком, обязательно удалите его. Установите охладитель над ЦП и осторожно привинтите его к задней пластине, которую вы прикрепили к обратной стороне системной платы при выполнении шага 4. Установите панель ввода-вывода в задней части корпуса. Когда вы установите системную плату, вам нужно будет совместить ее с заглушкой.
