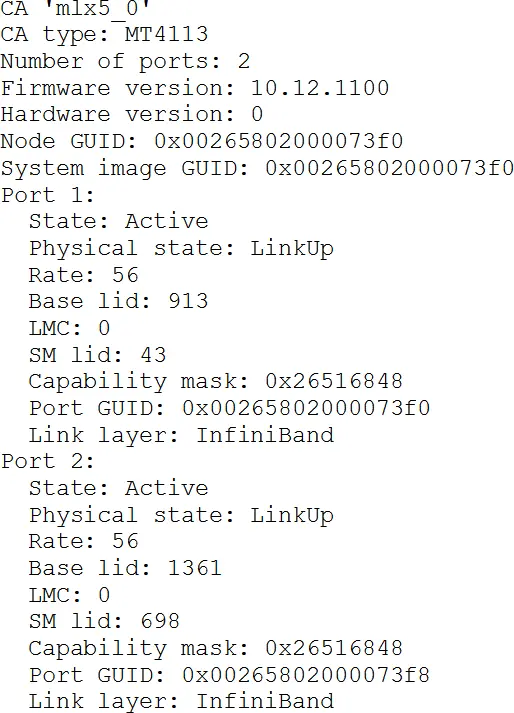

Команда ibstatпоказывает состояние всех портов на всех адаптерах InfiniBand, установленных на узле, где она запущена

Сначала выводится информация по адаптеру: его имя ( mlx5_0), тип адаптера (название модели), количество портов, версии встроенного программного (firmware) и аппаратного обеспечения, а также идентификаторы Node GUID и System Image GUID.

Для каждого порта в строке Link layerвыводится тип подключения: InfiiniBand или Ethernet. Некоторые адаптеры InfiniBand позволяют подключаться как к сети InfiniBand, так и к Ethernet. Тип подключения определяется установленным трансивером. Строка Port GUIDпоказывает GUID порта. Base lid– первый LID, присвоенный данному порту. Всего порту присвоено, как говорилось выше, 2LMC подряд идущих LID. SM lid– LID порта, на котором работает менеджер данной подсети. Rate – скорость передачи данных, на которой работает порт (56 в данном случае – это режим 4x FDR).

Physical state– состояние физического уровня передачи данных. Нормальное состояние – LinkUp. Также может быть Disabled, Polling(в это состояние порт переходит после включения), Configuration(согласование режимов работы с другой стороной связи), Recovery(восстановление после сбоя связи). Есть и другие состояния, но их появление означает серьёзный сбой в работе оборудования, и мы их здесь описывать не будем.

State– состояние канального уровня передачи данных. Active – состояние нормального функционирования, возможна передача любых типов данных. Down– передача данных невозможна (физический уровень ещё не перешёл в состояние LinkUp). Initialize– состояние, в которое канальный уровень переходит сразу после того, как физический уровень перешёл в состояние LinkUp. В этом состоянии возможны приём и передача только пакетов управления подсетью (SMP, Subnet Management Packets). В этом состоянии менеджер подсети должен настроить порт (задать LID и прочие параметры) и перевести порт в состояние Active. Есть и другие состояния, но порт не должен находиться в них долгое время, поэтому мы опустим их описания.

Capability mask– набор флагов, описывающих поддерживаемые портом режимы работы (скорости и т. п.).

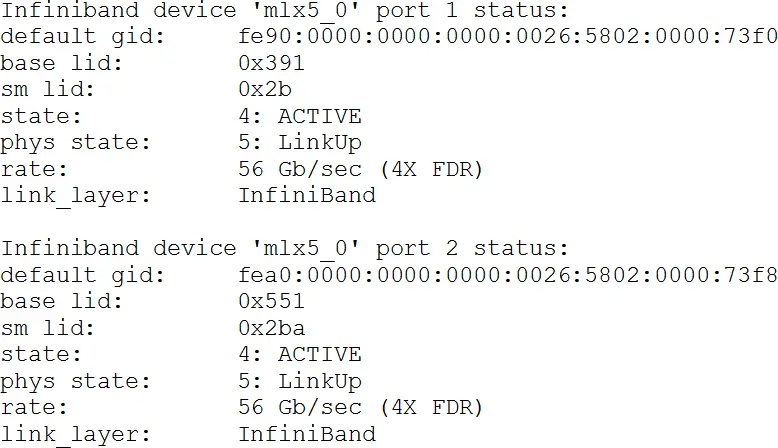

Команда ibstatusтакже выводит информацию обо всех портах, но немного в другом формате, и выдаёт частично отличающийся набор данных:

Обратите внимание, что информация о базовом LID и LID менеджера подсети дана в шестнадцатеричном виде. Более подробно дана информация о скорости, на которой работает порт. Ещё добавлена строка default gid, в которой указан GID для данного порта.

Иногда нужно узнать, какой машине назначен конкретный LID. Для этого можно применить утилиту smpquery. Вообще эта утилита предназначена для посылки пакетов управления подсетью SMP (Subnet Management Packet) и выдачи ответов в понятной человеку форме. В нашем случае нам нужен запрос описания узла (node description). Вот пример выдачи команды smpquery nodedesc 914(запрос описания узла с LID 914):

Узел ответил, что LID 914назначен адаптеру HCA-1 вычислительного узла с именем n51001.

При помощи smpqueryдоступна информация о том узле, которому адресован запрос. В то же время менеджер подсети имеет информацию обо всех узлах подсети. Запросить информацию у менеджера подсети можно при помощи утилиты saquery. Информацию об узле подсети с LID 914можно запросить командой saquery 914. Вот пример выдачи такой команды:

В последней строке указано описание узла, включающее имя хоста. Также приводится дополнительная информация. Ещё раз обращаем внимание, что команда smpdumpпозволяет запрашивать информацию об узле в сети InfiniBand у самого этого узла, а команда saquery– у менеджера подсети. Если результаты этих запросов различаются или если команда saqueryвыдаёт ошибку – это свидетельство того, что имеются проблемы с менеджером подсети. Ещё две полезные утилиты при диагностике сетей InfiniBand – утилиты ibnetdiscoverи ibdiagnet. Утилита ibnetdiscoverпытается обнаружить все компоненты подсети: конечные узлы, коммутаторы, маршрутизаторы и связи между ними, и выводит информацию обо всех найденных компонентах. Утилита ibdiagnetтакже пытается найти все компоненты подсети, но кроме этого она ещё и пытается обнаружить ошибки в конфигурации подсети, такие как совпадающие GUID, скорости портов и т. п.
